0908-4-15-20-75-14-11-0

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: Connector Headers and PCB Receptacles 焊盘 2A 通孔安装 8.509mm(长度)
供应商型号: 575-0908415207514
供应商: Mouser
标准整包数: 1

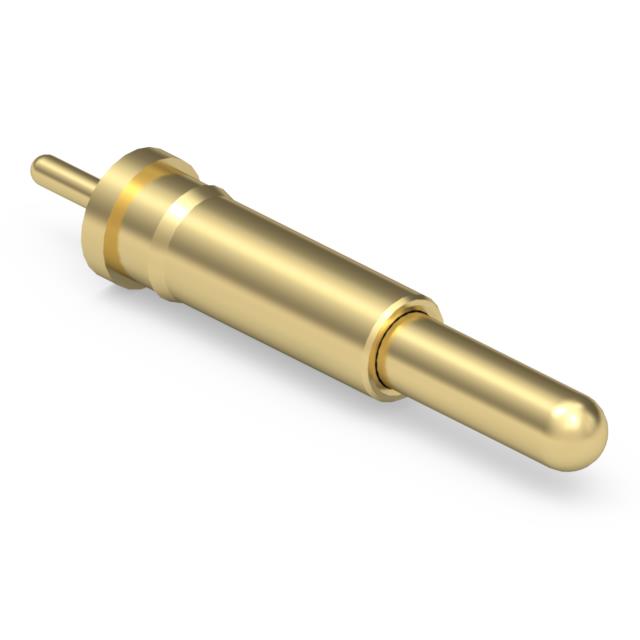

MILL-MAX 圆形连接器 0908-4-15-20-75-14-11-0

0908-4-15-20-75-14-11-0概述

    Mill-Max Spring-loaded Connectors Minimize Noise

    产品简介


    Mill-Max Spring-loaded Connectors 是一种设计用于各种恶劣环境下的连接解决方案。这些连接器主要用于提供稳定的电气连接,在震动和冲击环境下保持良好的性能。它们广泛应用于需要高可靠性的领域,如电信设备、医疗仪器、汽车电子、工业自动化系统等。

    技术参数


    Mill-Max Spring-loaded Connect器的主要技术规格如下:
    - 材料:触点和基座由铜合金制成,并镀上20微英寸金,厚度100微英寸镍;弹簧采用镀10微英寸金的铍铜。
    - 机械性能:
    - 初始高度处弹簧力:25克
    - 半行程时弹簧力(B/2):60克
    - 全行程时弹簧力(B):95克
    - 耐久性:至少100万次循环
    - 平面度:单排最多10个引脚,双排最多20个引脚(更高的引脚数需联系技术支持)
    - 电气性能:
    - 电压额定值:100VRMS/150VDC
    - 电流额定值:连续2A,峰值3A
    - 接触电阻:最大20毫欧姆
    - 绝缘电阻:最小10000兆欧姆
    - 绝缘强度:最小700VRMS
    - 电容:最大1皮法拉

    产品特点和优势


    - 最高连续性:通过精密加工的金镀组件和低电阻弹簧确保一致的电气路径。
    - 最高稳定性:经过50G冲击和10G振动测试,无>1μs >1.15V的信号尖峰。
    - 最高耐久性:可承受高达100万次循环,仍保持电气静默。
    - 广泛的应用范围:六种不同系列的单排和双排装配,适用于0.100英寸安装网格,提供多种接触风格和不同的安装方式。

    应用案例和使用建议


    Mill-Max Spring-loaded Connectors 可以在多种应用场景中使用,包括:
    - 电缆终端
    - 移动仪器充电基座
    - PCB连接
    - 内部电池连接
    例如,在电信设备中,这些连接器可以用于固定设备与移动部件之间的连接,确保在强烈震动下不会产生干扰信号。对于电池连接应用,它们提供了可靠的电源传输,减少了因接触不良导致的电力中断问题。

    兼容性和支持


    Mill-Max Spring-loaded Connectors 可以与大多数常见的电子元件和设备兼容。它们设计用于表面贴装工艺,适用于多种电路板安装方式,包括手动放置和自动放置。此外,厂商还提供全面的技术支持和维护服务,确保用户能够充分发挥产品的性能。

    常见问题与解决方案


    - 问题:在使用过程中发现接触电阻过高。
    - 解决方案:检查安装孔是否正确匹配,并确保连接器清洁无尘。

    - 问题:振动和冲击影响连接可靠性。
    - 解决方案:确保连接器安装牢固,适当选择合适的弹簧型号以适应特定的环境条件。

    总结和推荐


    总体而言,Mill-Max Spring-loaded Connectors 是一款在高要求环境中表现出色的产品。它具有极高的连续性、稳定性和耐久性,适用于各种复杂的工业和消费电子应用。如果您的项目需要可靠的电气连接,并且在极端环境条件下运行,我们强烈推荐使用Mill-Max Spring-loaded Connectors。

0908-4-15-20-75-14-11-0参数

参数
外壳材料 -
针脚数 -
触头镀层 - 配接 -
类型 Connector Headers and PCB Receptacles
颜色 -
端接 焊盘
额定电流 2A
长*宽*高 8.509mm(长度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0908-4-15-20-75-14-11-0厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

0908-4-15-20-75-14-11-0数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 0908-4-15-20-75-14-11-0 0908-4-15-20-75-14-11-0数据手册

0908-4-15-20-75-14-11-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.966 ¥ 8.1627
10+ $ 0.82 ¥ 6.9286
100+ $ 0.704 ¥ 5.9488
500+ $ 0.5659 ¥ 4.782
1000+ $ 0.5033 ¥ 4.2527
2500+ $ 0.4558 ¥ 3.8512
5000+ $ 0.4274 ¥ 3.6111
10000+ $ 0.4064 ¥ 3.4337
库存: 36761
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.16
