851-11-016-40-001000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: 插座 16pin 3A 金 黑色 支架安装,贴片安装
供应商型号: Q-851-11-016-40-001000
供应商: 期货订购
标准整包数: 1

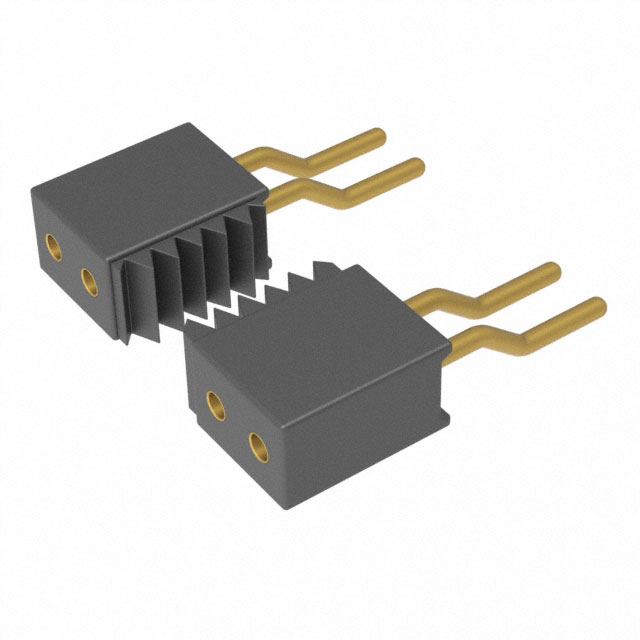

MILL-MAX 圆形连接器 851-11-016-40-001000

851-11-016-40-001000概述

    Mill-Max 850, 851, 852, 853系列插拔连接器技术手册

    产品简介


    Mill-Max Mfg. Corp. 提供的Series 850, 851, 852, 853插拔连接器是高性能的板对板和线对板连接解决方案。这些连接器提供单行和双行配置,适用于多种工业和消费电子应用。Series 850和851为单行和双行直角插针式连接器,而Series 852和853则是相应的直角插座式连接器。

    技术参数


    - 型号:850-XX-0 -20-001000(单行右角度插针)
    - 型号:852-XX- -20-001000(双行右角度插针)
    - 型号:851-XX-0 -20-001000(单行右角度插座)
    - 型号:853-XX- -20-001000(双行右角度插座)
    - 针数范围:
    - 单行:01-50
    - 双行:002-100
    - 接触材料:Hi-Rel,3-指簧铍铜(BeCu),额定电流3安培
    - 绝缘材料:高温热塑塑料
    - 插针直径:0.015”-0.021”
    - 接头尺寸:0.050英寸栅格
    - 镀层选项:金(10 µ”、30 µ”)、锡铅(200 µ”)、纯锡(200 µ”)

    产品特点和优势


    - 高可靠性:使用Hi-Rel,3-指簧铍铜接触器,保证长时间稳定运行。
    - 广泛的温度适应性:采用适合所有焊接操作的高温热塑塑料。
    - 紧凑设计:0.050英寸栅格设计使其适合空间受限的应用场合。
    - 多功能性:提供单行和双行版本,满足不同需求。

    应用案例和使用建议


    - 应用场景:广泛应用于消费电子、医疗设备、工业控制、通信设备等领域。
    - 使用建议:确保正确选择镀层类型以适应不同的应用环境。例如,在高频环境下建议使用金镀层以减少接触电阻。

    兼容性和支持


    - 兼容性:850和852系列的插针与Mill-Max #4006-1和#4006-2相兼容,851和853系列的插座与#4890-1和#4890-2相兼容。
    - 厂商支持:Mill-Max提供详尽的技术支持文档和技术服务热线,以便用户解决问题。

    常见问题与解决方案


    - 问题:插针安装不牢固
    - 解决方案:确保安装过程中正确使用合适的工具,并遵循手册中的指导步骤。
    - 问题:接触电阻过高
    - 解决方案:检查镀层是否符合应用要求,并确保清洁和无尘环境进行安装。

    总结和推荐


    综上所述,Mill-Max的Series 850, 851, 852, 853插拔连接器以其高可靠性、广泛的温度适应性和紧凑的设计,在众多应用领域表现出色。其多种镀层选项也为用户提供了灵活的选择。我们强烈推荐这些连接器用于需要可靠、高性能互连解决方案的场合。无论是消费电子还是工业控制,Mill-Max的产品都是值得信赖的选择。

851-11-016-40-001000参数

参数
端接 -
额定电流 3A
外壳材料 -
针脚数 16pin
触头镀层 - 配接
类型 插座
颜色 黑色
安装方式 支架安装,贴片安装
零件状态 在售
包装方式 散装

851-11-016-40-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

851-11-016-40-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 851-11-016-40-001000 851-11-016-40-001000数据手册

851-11-016-40-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 5.3562 ¥ 44.4564
库存: 100000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 44456.4
