852-10-016-30-001000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: Header,Push-Pull 焊盘 16pin 金 黑色 SMD,P=1.27mm 贴片安装 10.54mm(长度)*5.89mm(高度)
供应商型号: Q-852-10-016-30-001000
供应商: 期货订购
标准整包数: 1

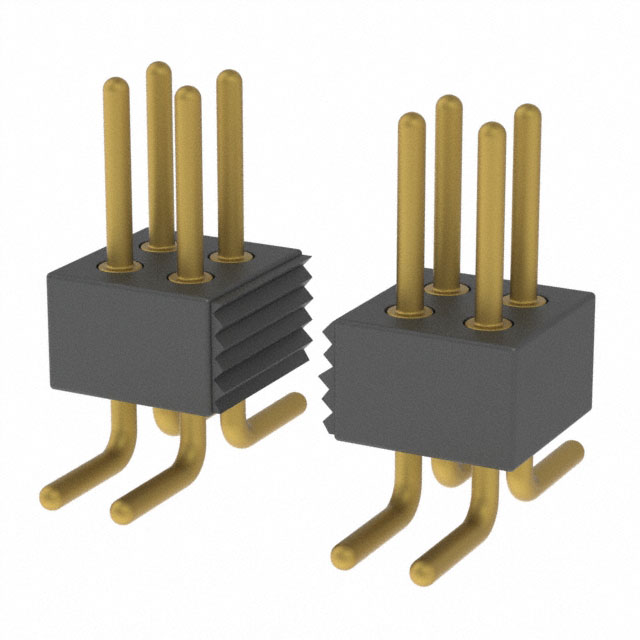

MILL-MAX 圆形连接器 852-10-016-30-001000

852-10-016-30-001000概述

    Mill-Max Interconnect Header 技术手册概述

    1. 产品简介


    Mill-Max Interconnect Header(产品编号:852-10-016-30-001000)是一款表面贴装插头,适用于多种电子应用。该产品具备独特的双排结构和镀金针脚,主要用于电子组件之间的互连。它广泛应用于计算机主板、工业控制系统、通信设备以及各类消费电子产品中。

    2. 技术参数


    - 型号: 852-10-016-30-001000
    - 类型: 表面贴装插头
    - 引脚直径: 0.41 mm (.016")
    - 引脚材质: 黄铜合金 (UNS C36000)
    - 引脚硬度: 80-90 岩氏硬度B
    - 引脚密度: 每英寸 0.307 磅
    - 绝缘体材料: 尼龙 46 (Stanyl TE250F6 或 TE250F9)
    - 耐热温度: 290°C (554°F) @ 264 psi
    - 镀层: 10 微英寸金 + 100 微英寸镍
    - 合规性: RoHS 和 REACH 符合

    3. 产品特点和优势


    - 高可靠性: 黄铜合金插针确保了优异的机械强度和抗腐蚀性能。
    - 高温适应性: 尼龙 46 绝缘体可在高达 290°C 的温度下稳定工作。
    - 双排设计: 提高了连接密度和可靠性。
    - 表面镀金: 采用 10 微英寸金 + 100 微英寸镍镀层,增强了电接触可靠性和抗老化能力。

    4. 应用案例和使用建议


    - 应用案例: 这种插头常用于工业控制系统的主控板上,以实现可靠的信号传输。
    - 使用建议: 在焊接过程中,建议使用低于 230°C 的预热温度以避免尼龙材料变形。此外,为了防止电磁干扰,可以考虑添加屏蔽措施。

    5. 兼容性和支持


    - 兼容性: 此插头可与其他符合相同标准的连接器兼容,例如 Mill-Max 的其他系列。
    - 支持和维护: Mill-Max 提供详细的技术文档和售后支持,包括质量认证证书和符合 RoHS 和 REACH 标准的声明。

    6. 常见问题与解决方案


    - 问题1: 插头与电路板焊接时出现虚焊现象。
    - 解决方案: 检查焊接温度是否合适,并确保焊点清洁无污染。

    - 问题2: 使用一段时间后接触不良。
    - 解决方案: 清理接触面,并重新进行焊接。检查是否需要更换新的插头。

    7. 总结和推荐


    总体而言,Mill-Max Interconnect Header 是一款高性能、可靠且易用的产品,特别适合需要高度稳定连接的应用场景。其在高温环境下表现出色,具有良好的机械强度和电性能。因此,我们强烈推荐在关键的电子互连应用中使用这款产品。

852-10-016-30-001000参数

参数
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
端接 焊盘
额定电流 -
外壳材料 -
针脚数 16pin
长*宽*高 10.54mm(长度)*5.89mm(高度)
通用封装 SMD,P=1.27mm
安装方式 贴片安装
零件状态 在售
包装方式 散装

852-10-016-30-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

852-10-016-30-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 852-10-016-30-001000 852-10-016-30-001000数据手册

852-10-016-30-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
