350-10-110-00-107000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: Header,Push-Pull 焊盘 10pin Polychlorinated Terphenyl 金 黑色 SMD,P=2.54mm 贴片安装 25.4mm(长度)*2.54mm(高度)
供应商型号: H-350-10-110-00-107000
供应商: Heilind
标准整包数: 20
MILL-MAX 圆形连接器 350-10-110-00-107000

350-10-110-00-107000概述

    Mill-Max Interconnect Header 350-10-110-00-107000 技术手册解析

    产品简介

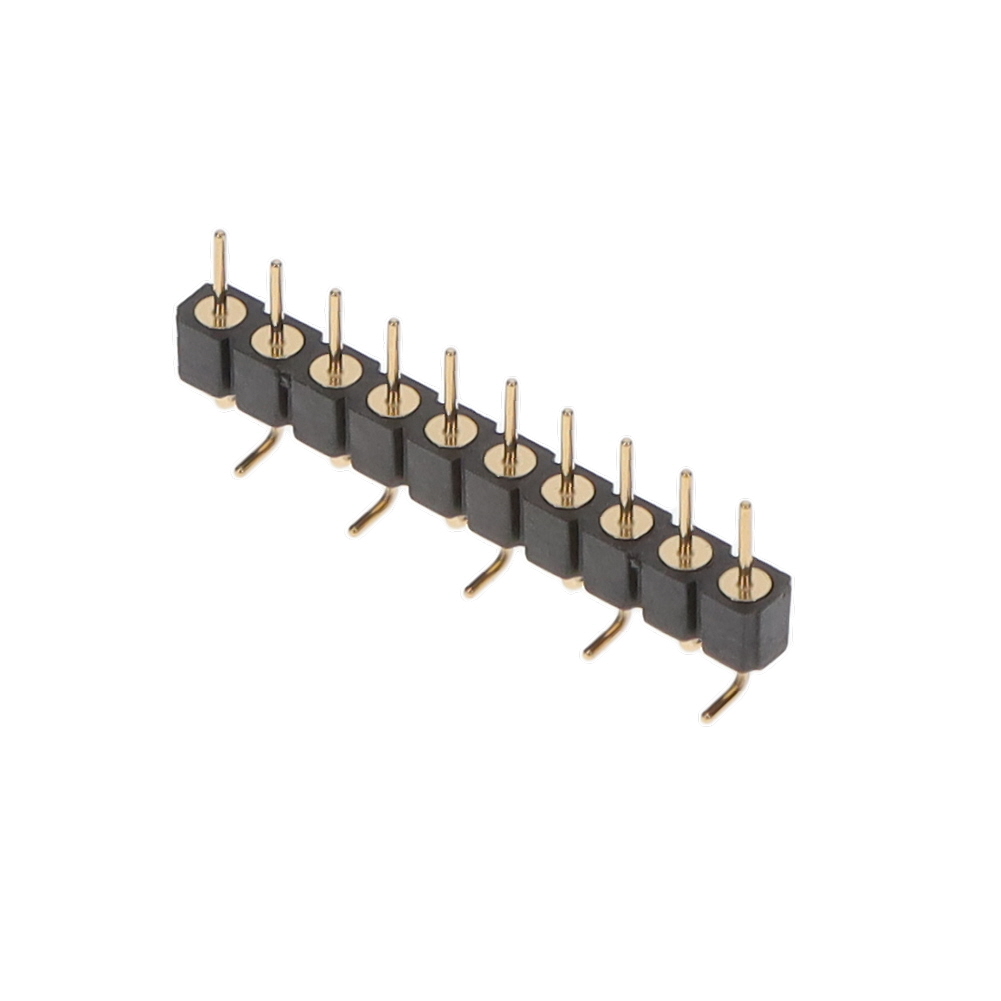

    Mill-Max Interconnect Header 350-10-110-00-107000 是一款引脚连接器,主要用于电路板上的表面贴装(Surface Mount)工艺。这种连接器采用单排直角设计,适合广泛的应用领域,如消费电子产品、工业控制设备、通信设备及医疗设备等。本产品通过表面安装的方式,为工程师提供了一种可靠的连接解决方案。

    技术参数


    | 参数 | 描述 |

    | 产品编号 | 350-10-110-00-107000 |
    | 引脚间距 | 0.100英寸网格 |
    | 引脚数量 | 10个引脚 |
    | 针材料 | 不锈钢合金(UNS C36000) |
    | 绝缘体材料 | 聚酯(PCT)(Thermx CG933,黑色) |
    | 额定电压 | 100 VRMS / 150 VDC |
    | 绝缘电阻 | ≥10,000兆欧 |
    | 载流能力 | N/A |
    | 环境温度范围 | -55°C至+250°C |
    | 工作湿度范围 | N/A |

    产品特点和优势


    - 高可靠性:采用不锈钢合金针材料和高温聚酯绝缘体,保证长期可靠性能。
    - 适应性强:具有良好的温度适应性和绝缘性能,适用于不同环境下的电气连接。
    - 符合标准:RoHS 和 REACH 认证,确保无害化生产,满足环保要求。
    - 兼容性好:兼容多种焊接工艺,包括含铅和无铅焊料。

    应用案例和使用建议


    该连接器广泛应用于需要高度可靠连接的场合。例如,在医疗设备中用于传感器之间的连接,在通信设备中用于电路板之间的信号传输。此外,这种连接器也可用于消费电子产品,如智能手机和笔记本电脑内部连接器。
    使用建议:
    - 在焊接过程中,尽量使用自动焊接设备以提高焊接精度和一致性。
    - 为防止氧化,建议使用惰性气体保护焊接过程。
    - 安装时注意保持连接器引脚的垂直度,避免扭曲。

    兼容性和支持


    Mill-Max公司提供了全面的技术支持和服务,包括产品选型指导、样品提供和技术咨询等。此外,该产品可以与市场上常见的多种焊接设备和电路板进行兼容,易于集成到现有系统中。

    常见问题与解决方案


    1. 问题:焊接过程中出现引脚短路。
    - 解决方法:使用助焊剂清洗焊接区域,确保焊接质量。
    2. 问题:绝缘体破损导致电气性能下降。
    - 解决方法:检查安装过程中的物理损伤,必要时更换新的连接器。
    3. 问题:接触不良导致信号传输不稳定。
    - 解决方法:重新焊接或调整焊接参数,确保焊点充分且均匀。

    总结和推荐


    总体而言,Mill-Max 350-10-110-00-107000 引脚连接器是一款性能卓越、稳定性高的产品,具备出色的耐温性和抗腐蚀性,特别适用于需要高可靠性的电路连接。我们强烈推荐此产品用于各种电气连接需求。
    希望上述分析对您的选择有所帮助!如果您有任何疑问或需要更多技术支持,请随时联系我们的专业团队。

350-10-110-00-107000参数

参数
针脚数 10pin
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
端接 焊盘
额定电流 -
外壳材料 Polychlorinated Terphenyl
长*宽*高 25.4mm(长度)*2.54mm(高度)
通用封装 SMD,P=2.54mm
安装方式 贴片安装
零件状态 在售
包装方式 管装

350-10-110-00-107000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

350-10-110-00-107000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 350-10-110-00-107000 350-10-110-00-107000数据手册

350-10-110-00-107000封装设计

查看详情并下载
Symbol
Footprint
3D Model
