350-40-103-00-001000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: Header,Push-Pull 焊盘 3pin 锡 黑色 通孔安装
供应商型号: 575-3504010300001000
供应商: Mouser
标准整包数: 1
MILL-MAX 圆形连接器 350-40-103-00-001000

350-40-103-00-001000概述


    产品简介

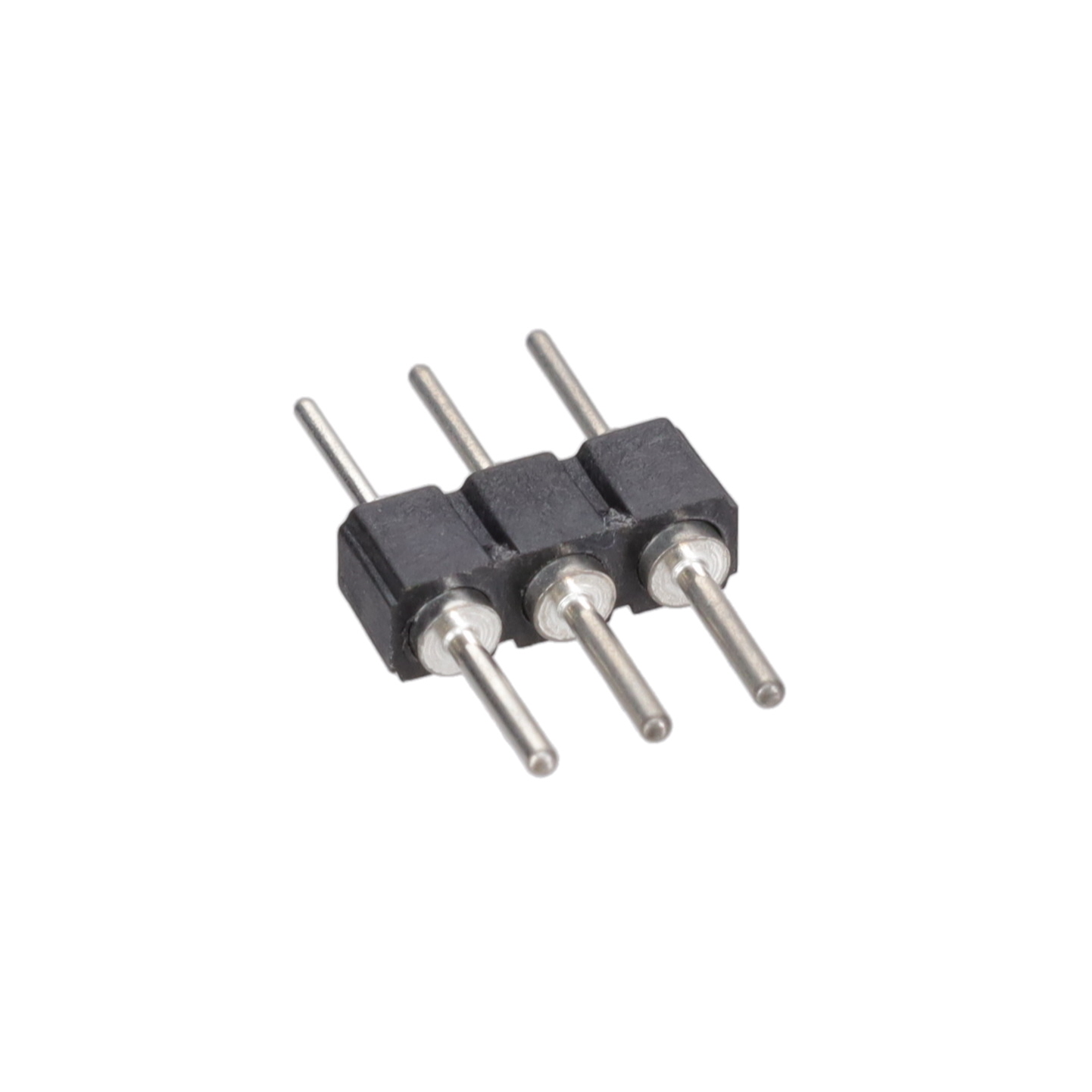

    本产品为Mill-Max公司生产的350-40-103-00-001000型号的互连接头(Interconnect Header),适用于通过焊接方式将电子元件连接到电路板上。该互连接头采用.100网格设计,具有直插式针脚结构,每个针脚直径为.025英寸,并且配备了焊接尾部。这些互连接头采用单排排列,提供通孔安装方式。外壳镀层采用了200微英寸的哑光锡镀层(Tin)覆盖在100微英寸镍镀层(Nickel)之上,确保良好的电气接触和物理耐用性。本产品完全符合RoHS标准,保证无铅和其他有害物质。

    技术参数


    | 参数 | 值 |

    | 产品编号 | 350-40-103-00-001000 |
    | 针脚直径 | .025英寸 |
    | 插针材料 | 黄铜合金(UNS C36000) |
    | 电镀 | 锡(Tin)+镍(Nickel) |
    | 绝缘材料 | 聚酯(PCT) |
    | 工作电压 | 100 VRMS/150 VDC |
    | 绝缘电阻 | 10,000兆欧姆(最小值) |
    | 热变形温度 | 276°C (529°F) @ 66 psi |
    | 工作温度范围 | -55°C至+125°C |

    产品特点和优势


    1. 高可靠性:该接头的黄铜合金插针经过专门的热处理,确保良好的机械性能和导电性。
    2. 兼容性好:适用于广泛的电路板焊接工艺,包括传统的回流焊和无铅回流焊。
    3. RoHS合规:完全符合欧盟的RoHS标准,不含铅、汞、镉、六价铬等有害物质,适用于各种环保要求较高的场合。
    4. 耐高温绝缘材料:采用聚酯材料作为绝缘体,具有出色的耐高温性能,确保长期稳定的电气性能。

    应用案例和使用建议


    该互连接头广泛应用于各种工业自动化设备、医疗设备、通信设备等领域。例如,在自动化生产线中,这些接头可以用于连接传感器和控制板之间的信号传输。建议在选择合适的电路板和焊接工艺时考虑其工作温度范围和绝缘性能,以确保最佳的应用效果。

    兼容性和支持


    该互连接头适用于各种标准的电路板焊接工艺,如传统的回流焊和无铅回流焊。制造商提供了详尽的技术支持文档和质量认证证书,以确保客户在采购和使用过程中的无忧体验。此外,如果客户在使用过程中遇到任何问题,制造商还提供了快速响应的支持服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 针脚损坏 | 检查并更换损坏的针脚 |
    | 连接不稳定 | 重新焊接,并确保焊接温度和时间符合要求 |
    | 导电性能下降 | 检查是否有污染物或灰尘导致的接触不良 |

    总结和推荐


    综上所述,350-40-103-00-001000型号的互连接头具有高度可靠的机械和电气性能,符合RoHS标准,拥有良好的耐温性和稳定性。在自动化设备和医疗设备等领域有广泛的应用前景。建议对温度和电气性能有较高要求的场景使用。我们强烈推荐这款互连接头,特别是对于那些需要高性能和可靠性的应用。

350-40-103-00-001000参数

参数
颜色 黑色
端接 焊盘
额定电流 -
外壳材料 -
针脚数 3pin
触头镀层 - 配接
类型 Header,Push-Pull
安装方式 通孔安装
零件状态 在售
包装方式 管装

350-40-103-00-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

350-40-103-00-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 350-40-103-00-001000 350-40-103-00-001000数据手册

350-40-103-00-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
