0907-3-15-20-75-14-11-0

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: Connector Headers and PCB Receptacles 焊盘 2A 贴片安装 8.001mm(长度)*1.83mm(高度)
供应商型号: 575-907311
供应商: Mouser
标准整包数: 1
MILL-MAX 圆形连接器 0907-3-15-20-75-14-11-0

0907-3-15-20-75-14-11-0概述

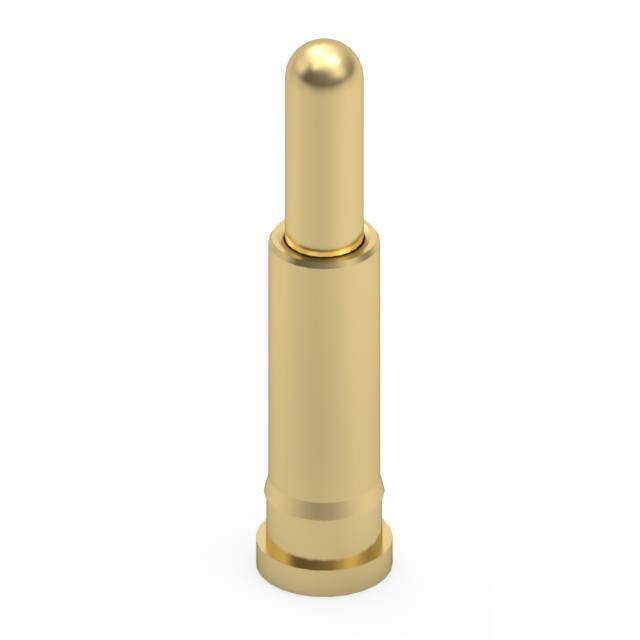

    Mill-Max Spring-loaded Connectors

    产品简介


    Mill-Max 弹簧加载连接器是一种专为高振动和高冲击环境设计的可靠电子连接器。这些连接器主要用于保持稳定的电气连接,确保在各种恶劣条件下的正常运作。它们广泛应用于各种电子设备,如便携式仪器、充电基座、电路板连接等场景。

    技术参数


    - 材料:
    - 连接器基座和活塞:镀金(20µ”)和镍(100µ”)的铜合金
    - 弹簧:镀金铍铜(10µ”)
    - 绝缘体:高耐温热塑性塑料,符合UL94 V-0标准
    - 机械性能:
    - 初始高度时弹簧力:25克
    - 中间行程时弹簧力:60克
    - 满行程时弹簧力:95克
    - 耐用性:最少1,000,000次循环
    - 电气性能:
    - 电压额定值:100Vrms/150Vdc
    - 电流额定值:连续2安培,峰值3安培
    - 接触电阻:最大20mΩ
    - 绝缘电阻:最小10,000MΩ
    - 介电强度:最小700Vrms
    - 容量:最大1pF

    产品特点和优势


    1. 最高连续性:精密加工的镀金部件和低电阻弹簧保证了一致的电气路径。
    2. 最高稳定性:通过严格的测试,可以承受至少50G的冲击和10G的振动,无超过1μs和1.15V的尖峰。
    3. 最高耐久性:经过1,000,000次循环后仍能保持电气静默。
    4. 多种样式选择:提供单排和双排组装件,支持表面贴装和通孔安装方式,适用于不同的应用场景。

    应用案例和使用建议


    Mill-Max 弹簧加载连接器在多种应用场景中表现出色。例如,在便携式仪器的充电底座中,它能够保持稳定的电源连接,减少因振动引起的信号干扰。在电路板连接方面,它可以用于内部电池连接,确保在高振动环境中仍然保持可靠的电气连接。建议在高冲击和高振动环境中使用时,尽量采用表面贴装的方式以增强稳定性。

    兼容性和支持


    Mill-Max 弹簧加载连接器支持表面贴装和通孔安装两种方式,并且提供多种高度和接触风格的选择,以适应不同的电路板设计。厂商提供详细的技术支持和维护信息,确保客户在使用过程中能够获得及时的帮助。

    常见问题与解决方案


    - 问题:在高振动环境下出现信号不稳定。
    - 解决办法:确保连接器正确安装并紧固,尽可能使用表面贴装方式以增加稳定性。
    - 问题:在高温环境下电气性能下降。
    - 解决办法:使用符合UL94 V-0标准的绝缘体,确保材料在高温下仍能保持稳定。

    总结和推荐


    Mill-Max 弹簧加载连接器以其高可靠性、耐用性和适用性脱颖而出。它特别适合于高振动和高冲击的应用场景。总体来说,这款产品在工业和便携式设备中具有很高的应用价值,强烈推荐给需要高性能连接器的用户。

0907-3-15-20-75-14-11-0参数

参数
针脚数 -
触头镀层 - 配接 -
类型 Connector Headers and PCB Receptacles
颜色 -
端接 焊盘
额定电流 2A
外壳材料 -
长*宽*高 8.001mm(长度)*1.83mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装

0907-3-15-20-75-14-11-0厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

0907-3-15-20-75-14-11-0数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 0907-3-15-20-75-14-11-0 0907-3-15-20-75-14-11-0数据手册

0907-3-15-20-75-14-11-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.8855 ¥ 7.4825
10+ $ 0.7579 ¥ 6.4038
100+ $ 0.6512 ¥ 5.5026
500+ $ 0.5227 ¥ 4.417
1000+ $ 0.4644 ¥ 3.9242
2500+ $ 0.4212 ¥ 3.5591
5000+ $ 0.3959 ¥ 3.3449
10000+ $ 0.3759 ¥ 3.1764
库存: 17841
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.48
