800-10-049-61-001000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: Header,Push-Pull 焊盘 49pin Polychlorinated Terphenyl 金 黑色 通孔安装 124.46mm(长度)*2.54mm(高度)
供应商型号: Q-800-10-049-61-001000
供应商: 期货订购
标准整包数: 1

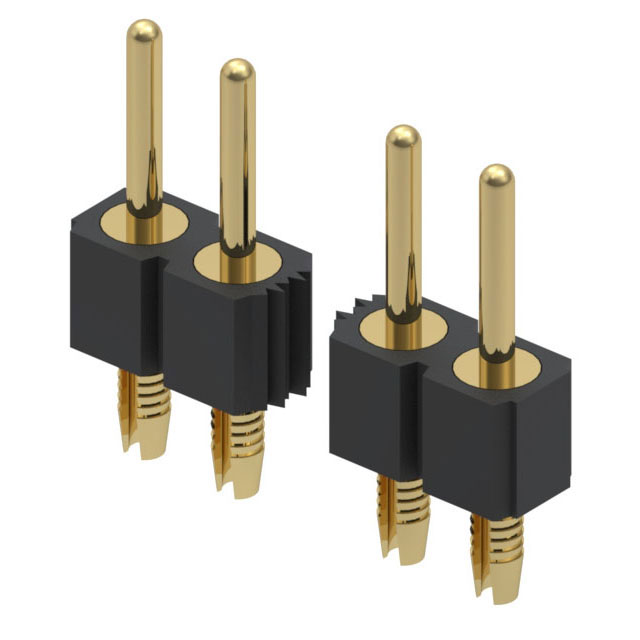

MILL-MAX 圆形连接器 800-10-049-61-001000

800-10-049-61-001000概述


    产品简介


    本产品是一款连接器插头(Interconnect Header),采用直针设计,具有0.100英寸网格间距。该插头采用无焊接压接尾部设计,确保了良好的电气连接性能。它适用于单排插孔,可通过通孔安装。镀层采用10微英寸金覆盖100微英寸镍,以增强导电性和耐腐蚀性。

    技术参数


    - 型号编号: 800-10-049-61-001000
    - 插针材质: 铜锌合金(UNS C36000),含铅3%-4%
    - 镀层: 10微英寸金覆盖100微英寸镍
    - 插针数量: 49
    - 插针直径: 0.030英寸
    - 绝缘材料: 聚酯(Thermx CG933,黑色)
    - 绝缘等级: 100 VRMS/150 VDC
    - 绝缘电阻: 最小10,000兆欧
    - 耐热温度: 529°F(276°C)@ 66 psi
    - 耐电压: 最小1000 VRMS(700 VRMS系列117收缩DIP)

    产品特点和优势


    这款连接器插头的主要特点是其采用高导电性的铜锌合金作为插针材料,同时具备优良的耐热和耐电压性能。其无焊接压接尾部设计确保了插头的稳定性,避免了焊接过程中可能引起的损坏。镀层设计也提升了产品的长期可靠性,使其适用于多种复杂的工作环境。

    应用案例和使用建议


    应用案例
    此连接器插头广泛应用于各类电子产品中,如工业自动化控制系统、汽车电子设备和医疗仪器等。特别是在高温环境下,该连接器能够保持稳定的电气性能,确保系统可靠运行。
    使用建议
    建议在使用过程中,注意插头与插座的匹配性,确保正确安装以防止接触不良。此外,在进行高温焊接操作时,需要根据材料的耐热温度进行调整,以保证连接器的使用寿命。

    兼容性和支持


    此连接器插头可与其他标准插孔配合使用,提供了广泛的兼容性。制造商Mill-Max提供了详细的技术文档和支持服务,包括产品认证和质量问题解决,以确保用户能够顺利使用并维护产品。

    常见问题与解决方案


    1. 问题: 插针断裂
    - 解决方案: 确保插针插入时施力均匀,避免用力过猛导致断裂。选择合适的工具进行安装,如专用插针压接工具。
    2. 问题: 接触不良
    - 解决方案: 检查插头与插座之间的清洁度,确保无灰尘或其他杂质影响接触效果。定期清理插座内的杂物,保持良好的接触状态。

    总结和推荐


    综上所述,该连接器插头以其优良的导电性、耐热性和稳定性,在各种苛刻环境下表现出色。其广泛的应用领域和优秀的性能使其成为众多电子设备的理想选择。建议在选择连接器时考虑其综合性能,以满足特定应用需求。

800-10-049-61-001000参数

参数
端接 焊盘
额定电流 -
外壳材料 Polychlorinated Terphenyl
针脚数 49pin
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
长*宽*高 124.46mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
