449-10-208-00-560000

产品分类: 圆形连接器
厂牌: MILL-MAX

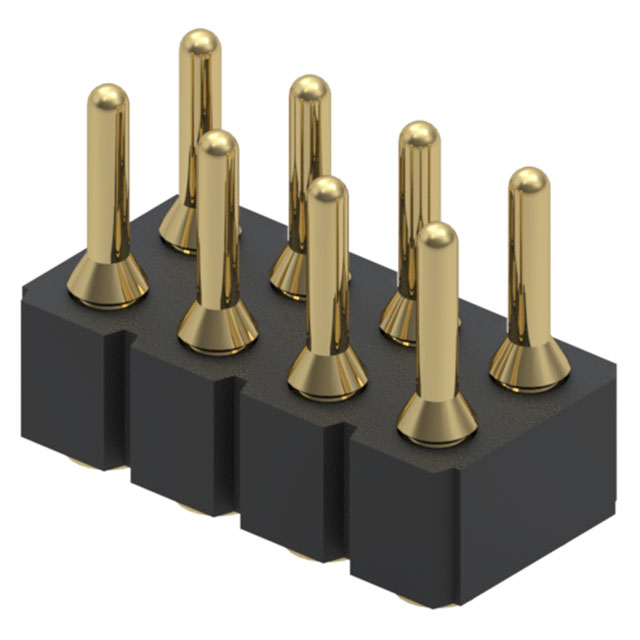

产品描述: Header,Push-Pull 焊盘 8pin Polychlorinated Terphenyl 金 黑色 贴片安装 20.32mm(长度)*5.08mm(高度)
供应商型号: Q-449-10-208-00-560000
供应商: 期货订购
标准整包数: 1
MILL-MAX 圆形连接器 449-10-208-00-560000

449-10-208-00-560000概述

    Mill-Max Interconnect Header 技术手册解析

    产品简介


    Mill-Max Interconnect Header(型号:449-10-208-00-560000) 是一款专为表面贴装设计的电子互连元器件,主要用于高可靠性电路连接。该产品属于针式插座连接器系列,采用双排结构,支持表面安装技术(SMT),广泛应用于消费电子、工业控制、通信设备及汽车电子等领域。
    主要功能包括:
    - 实现高效、稳定的电连接;
    - 支持高密度布线;
    - 具备优异的耐热性和绝缘性能。

    技术参数


    | 参数名称 | 技术规格 |

    | 产品编号 | 449-10-208-00-560000 |
    | 产品类型 | 表面贴装针式插座 |
    | 插针间距 | 0.30" (7.62 mm) |
    | 插针材质 | 高品质铜合金 |
    | 绝缘材料 | 聚酯 (PCT),品牌:Thermx,等级CG-933 |
    | 额定电压 | 100 VRMS / 150 VDC |
    | 绝缘电阻 | ≥10,000 MΩ |
    | 耐热温度 | 529°F (276°C) @ 66 psi |
    | 插拔寿命 | >500次循环 |
    | 镀层类型 | 10μ"金镀层(100μ"镍底层) |
    | PIN 数量 | 双排设计,具体数量根据订单配置 |
    | RoHS 合规性 | 符合 RoHS 指令要求 |

    产品特点和优势


    1. 卓越的绝缘性能:采用 PCT 聚酯材料,具有高耐热性和良好的绝缘能力,在恶劣环境下仍能保持稳定。
    2. 可靠镀层工艺:10μ"金镀层配合 100μ"镍底层,提供优异的导电性和抗腐蚀性。
    3. 高适用性:支持高达 529°F 的工作温度,适合多种焊接工艺,包括铅基和无铅焊料。
    4. 环保设计:符合 RoHS、REACH 和冲突矿物法规,确保绿色环保合规性。
    5. 高精度制造:尺寸公差严格控制,保证连接稳定性和一致性。

    应用案例和使用建议


    Mill-Max Interconnect Header(型号:449-10-208-00-560000)适用于需要高密度连接和紧凑空间的场合,例如:
    - 工业控制模块:用于自动化设备中的信号传输;
    - 消费电子产品:智能手机、平板电脑的接口连接;
    - 通信设备:路由器、交换机的 PCB 连接。
    使用建议:
    1. 确保插针插入时的对准角度和力度适中,避免损坏连接器。
    2. 使用适当的焊接工艺,建议温度低于 446°F 以保护绝缘材料。
    3. 定期检查连接状态,确保长期可靠运行。

    兼容性和支持


    Mill-Max Interconnect Header 支持主流表面贴装工艺,与市面上大多数 PCB 材料和 SMT 设备兼容。此外,Mill-Max 提供详尽的技术支持和售后服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针接触不良 | 检查焊接质量,确保正确对齐并重新焊接 |
    | 绝缘性能下降 | 避免长时间暴露于超过耐温范围的环境中 |
    | 插拔力异常 | 更换全新产品,检查镀层完整性 |

    总结和推荐


    Mill-Max Interconnect Header(型号:449-10-208-00-560000)凭借其出色的性能参数和稳定性,是高性能连接器市场的优质选择。它不仅满足现代电子产品的严格要求,还充分考虑了环保和合规性。无论是在工业、消费还是通信领域,这款产品都展现了极高的性价比和技术优势。
    推荐指数:★★★★★
    此款连接器非常值得在需要高可靠性和稳定性的项目中使用,尤其对于对温度和电气性能有较高要求的应用场景。

449-10-208-00-560000参数

参数
针脚数 8pin
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
端接 焊盘
额定电流 -
外壳材料 Polychlorinated Terphenyl
长*宽*高 20.32mm(长度)*5.08mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装

449-10-208-00-560000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

449-10-208-00-560000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 449-10-208-00-560000 449-10-208-00-560000数据手册

449-10-208-00-560000封装设计

查看详情并下载
Symbol
Footprint
3D Model
