801-93-030-10-002000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: 插座 30pin 4.5A 金 黑色 支架安装,通孔安装
供应商型号: Q-801-93-030-10-002000
供应商: 期货订购
标准整包数: 6

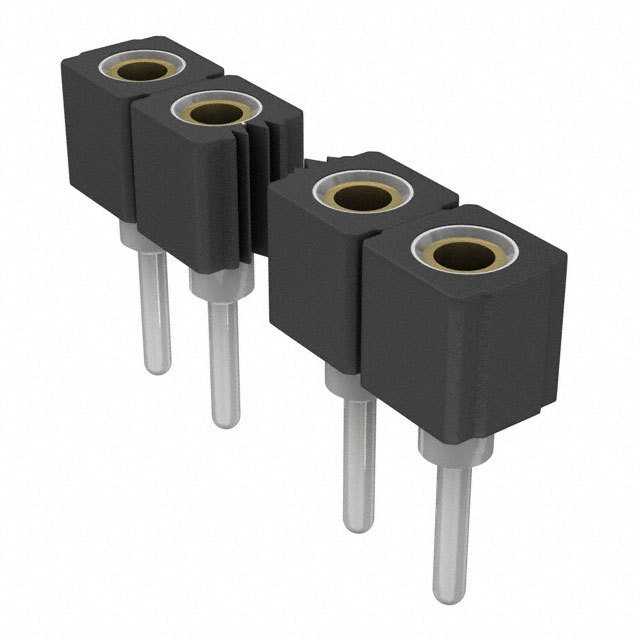

MILL-MAX 圆形连接器 801-93-030-10-002000

801-93-030-10-002000概述


    产品简介


    本产品为Mill-Max公司的互连插座(Interconnect Socket),编号为801-93-030-10-002000。它属于单排直插式低轮廓连接器,适用于通过引脚直径在0.025至0.037英寸之间且横截面为0.025平方英寸的直立式接线柱。这种连接器主要用于需要高可靠性和优良电气性能的应用场合,常见于消费电子产品、工业控制系统和电信设备等领域。

    技术参数


    - 接触类型:标准六指接触器(#47)
    - 电流承载能力:4.5安培
    - 壳体镀层:200微英寸锡铅合金(93%锡+7%铅)镀层覆盖100微英寸镍镀层
    - 内部接触镀层:30微英寸金镀层覆盖50微英寸镍镀层
    - 针数:30
    - 额定电压:100 VRMS/150 VDC
    - 绝缘电阻:10,000兆欧姆最小
    - 电介质强度:1000 VRMS最小
    - 使用温度范围:-55°C至+125°C
    - 材料耐热温度(ASTM D 648):529°F (276°C) @ 66 psi

    产品特点和优势


    1. 高强度材料:接触部分采用铍铜合金,具有良好的机械性能和高硬度。
    2. 高温稳定性:在连续使用温度达到150°C的情况下仍能保持稳定的电气性能。
    3. 优异的电气性能:具有较高的电气导电率和较低的接触电阻。
    4. 高可靠性:多指接触设计提高了连接的稳定性和耐用性。
    5. 广泛的适用性:能够在极端环境条件下工作,如低温和高温。

    应用案例和使用建议


    应用案例
    该产品广泛应用于消费电子产品、工业控制系统和电信设备中。例如,在汽车电子系统中,它可以用于传感器连接;在通信设备中,可以用于板对板连接。
    使用建议
    - 在使用过程中应注意确保接线柱和插针之间的正确对齐,以防止接触不良。
    - 定期检查和清洁插座,以确保长期可靠的连接性能。
    - 在进行焊接操作时,应选择适合该材料的焊接工艺,并控制焊接温度不超过材料的耐热极限。

    兼容性和支持


    该产品支持与一系列标准的电子元器件和设备兼容,包括其他品牌的插座和插针。制造商提供了详细的技术文档和售后服务,用户可以通过技术支持获取更多帮助。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 连接不稳定 | 检查接线柱和插针的对齐情况,并确保正确的安装和焊接。 |
    | 电气性能下降 | 清洁插座和插针,必要时更换损坏部件。 |

    总结和推荐


    该互连插座产品以其优良的机械性能和电气性能在多种应用场景中表现出色。其稳定的工作温度范围和广泛的兼容性使其成为众多领域的理想选择。对于需要高可靠性的电子设备,这款产品值得推荐。

801-93-030-10-002000参数

参数
针脚数 30pin
触头镀层 - 配接
类型 插座
颜色 黑色
端接 -
额定电流 4.5A
外壳材料 -
安装方式 支架安装,通孔安装
零件状态 在售

801-93-030-10-002000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

801-93-030-10-002000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 801-93-030-10-002000 801-93-030-10-002000数据手册

801-93-030-10-002000封装设计

查看详情并下载
Symbol
Footprint
3D Model
