335-10-127-00-160000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: Header,Push-Pull 焊盘 27pin Polychlorinated Terphenyl 金 黑色 通孔安装 68.58mm(长度)*2.54mm(高度)
供应商型号: Q-335-10-127-00-160000
供应商: 期货订购
标准整包数: 1
MILL-MAX 圆形连接器 335-10-127-00-160000

335-10-127-00-160000概述


    产品简介

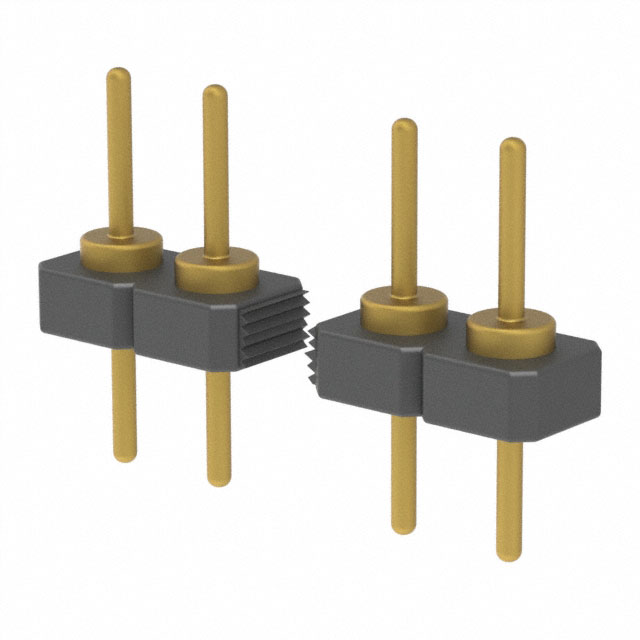

    Mill-Max 335-10-127-00-160000 互连排针
    Mill-Max 335-10-127-00-160000 是一种用于电子设备中的互连排针(Interconnect Header)。它采用了直插式引脚设计,适用于0.100英寸网格布局。每个引脚具有0.018英寸的头部,并配有焊锡尾端,这使得安装和焊接变得简便。该产品采用单行穿孔设计,并且外壳电镀为10微英寸金覆盖100微英寸镍,提供良好的导电性和抗腐蚀性能。主要应用于各类电子产品中,如电路板连接、传感器接口、通信设备等领域。

    技术参数


    - 型号: Mill-Max 335-10-127-00-160000
    - 产品编号: 335-10-127-00-160000
    - 描述: 互连排针
    - 引脚间距: 0.100英寸
    - 引脚头部尺寸: 0.018英寸
    - 引脚材料: 黄铜合金(UNS C36000),符合ASTM B 16标准
    - 外壳电镀: 10微英寸金覆盖100微英寸镍
    - 绝缘材料: 聚酯(Thermx CG933,黑色)
    - 绝缘材料性能:
    - 额定电压: 100 VRMS/150 VDC
    - 绝缘电阻: 最小10,000兆欧
    - 热变形温度: 529°F (276°C) @ 66 psi
    - 击穿电压: 最小1000 VRMS (700 VRMS对于系列117收缩DIP)
    - 认证: 符合RoHS标准

    产品特点和优势


    Mill-Max 335-10-127-00-160000 的主要优势在于其高可靠性、良好的电气特性和机械强度。黄铜合金(UNS C36000)的引脚不仅具备良好的机械强度,而且在热稳定性方面表现出色。此外,外壳电镀为金覆盖镍,确保了优异的导电性和耐腐蚀性。聚酯绝缘材料(Thermx CG933)具有高绝缘电阻和高热变形温度,使得该产品能够在较高温度下稳定工作。这些特性使其成为高性能电子设备的理想选择。

    应用案例和使用建议


    该产品广泛应用于各种电路板连接、传感器接口及通信设备中。例如,在智能家居设备中,可以通过这种互连排针实现多个模块间的可靠连接。建议在安装时确保所有引脚完全插入并焊接牢固,以保证良好的电气接触。同时,建议在高温环境下使用时注意材料的热稳定性,确保长期可靠的性能。

    兼容性和支持


    Mill-Max 335-10-127-00-160000 与其他标准电子元件高度兼容,可广泛应用于多种不同类型的电路板和设备中。Mill-Max公司提供了全面的技术支持和售后服务,包括产品使用指导、故障排查和技术咨询,帮助客户确保产品的最佳性能和可靠性。

    常见问题与解决方案


    - 问题: 引脚焊接不牢固。
    - 解决方案: 确保焊接前清洁引脚表面,并适当增加焊接时间以确保完全熔化焊料。

    - 问题: 连接不稳定。
    - 解决方案: 检查是否所有引脚完全插入,并重新焊接以确保良好的电气接触。

    总结和推荐


    Mill-Max 335-10-127-00-160000 作为一种高性能互连排针,凭借其优良的材料特性和设计,在众多应用领域中表现出色。通过严格的质量控制和认证标准,确保其在高温、高湿度等复杂环境中仍能保持稳定的性能。因此,我们强烈推荐此产品用于需要高可靠性的电子设备中。

335-10-127-00-160000参数

参数
类型 Header,Push-Pull
颜色 黑色
端接 焊盘
额定电流 -
外壳材料 Polychlorinated Terphenyl
针脚数 27pin
触头镀层 - 配接
长*宽*高 68.58mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

335-10-127-00-160000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

335-10-127-00-160000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 335-10-127-00-160000 335-10-127-00-160000数据手册

335-10-127-00-160000封装设计

查看详情并下载
Symbol
Footprint
3D Model
