802-10-064-61-001000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: Header,Push-Pull 焊盘 64pin Thermoplastic 金 黑色 通孔安装 81.28mm(长度)
供应商型号: Q-802-10-064-61-001000
供应商: 期货订购
标准整包数: 6
MILL-MAX 圆形连接器 802-10-064-61-001000

802-10-064-61-001000概述

    Mill-Max 802 & 803系列互连器件技术手册

    产品简介

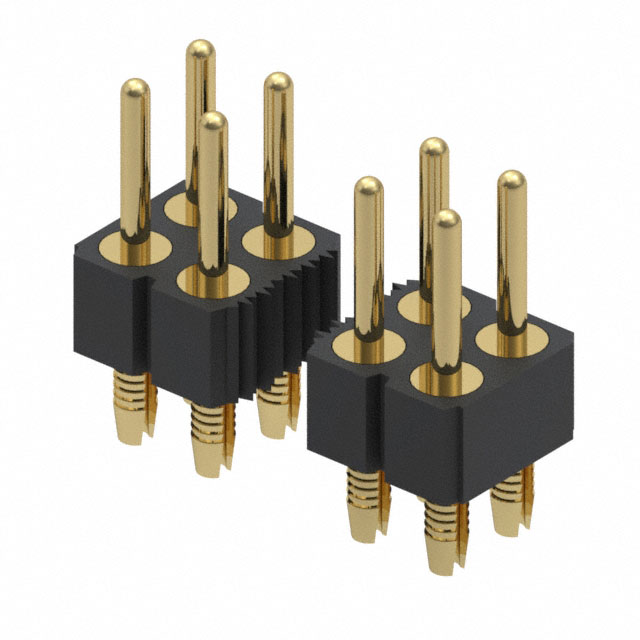

    Mill-Max制造公司的802和803系列互连器件是用于电路板之间连接的理想选择。这些双排组件采用了独特的压接尾针设计,适用于各种电子应用。主要应用于计算机、通信设备、工业控制及消费电子等领域,确保高可靠性和耐用性。

    技术参数


    - 产品类型: 双排压接尾针互连器件
    - 额定电压: 未明确提及,通常适用于低电压电路
    - 电流承载能力: 系列803的接触件(插座)可承载4.5安培
    - 插针直径: 0.030英寸
    - 接触件材质: 镍金或镀锡铅合金
    - 工作温度范围: 未明确提及,但适合标准环境温度下使用
    - 适用板厚: 系列802适用于0.060英寸至0.100英寸,系列803适用于0.090英寸至0.130英寸
    - 绝缘材料: 高温热塑性塑料

    产品特点和优势


    - 独特的压接尾针设计: 尾针可以与0.040英寸+/-0.003英寸孔径的板子完美匹配,且不会损伤内层结构,具有专利保护。
    - 多种尺寸和型号: 可选的接触件和套筒型号适用于不同的电路板厚度,以满足不同应用需求。
    - 高性能接触件: 采用6指铍铜材料,保证高电流承载能力和耐久性。
    - 环保认证: 所有型号均符合RoHS-2标准,无铅环保。

    应用案例和使用建议


    这些互连器件常用于工业控制系统和消费电子产品中。例如,在一个工业控制系统中,802系列可以用作主板和扩展板之间的连接,而803系列可以作为信号传输的连接器。使用建议:
    - 在安装时确保所有插针正确对齐,避免插拔过度导致损坏。
    - 定期检查连接点,确保良好接触。

    兼容性和支持


    这些互连器件可与其他标准尺寸的电路板和连接器兼容。厂商提供详细的订购信息和产品手册,以帮助用户正确选择和使用这些器件。此外,Mill-Max公司还提供了全面的技术支持和售后服务,以确保客户的应用顺利进行。

    常见问题与解决方案


    - 问题1: 插针无法顺利插入
    - 解决方案: 检查孔径是否符合标准,确保所有插针正确对齐。
    - 问题2: 接触不良
    - 解决方案: 清洁插针和插座,检查是否有异物或污垢阻碍接触。

    总结和推荐


    Mill-Max 802和803系列互连器件以其高可靠性、稳定性和广泛的适用性,成为众多电子应用中的理想选择。其独特的设计和优秀的性能使其在市场上具有很强的竞争优势。对于需要高可靠连接的场合,强烈推荐使用这些产品。

802-10-064-61-001000参数

参数
针脚数 64pin
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
端接 焊盘
额定电流 -
外壳材料 Thermoplastic
长*宽*高 81.28mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

802-10-064-61-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

802-10-064-61-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 802-10-064-61-001000 802-10-064-61-001000数据手册

802-10-064-61-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
