850-10-020-30-001000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: Header,Push-Pull 焊盘 20pin 金 黑色 贴片安装 25.4mm(长度)*2.21mm(高度)
供应商型号: Q-850-10-020-30-001000
供应商: 期货订购
标准整包数: 1
MILL-MAX 圆形连接器 850-10-020-30-001000

850-10-020-30-001000概述


    产品简介

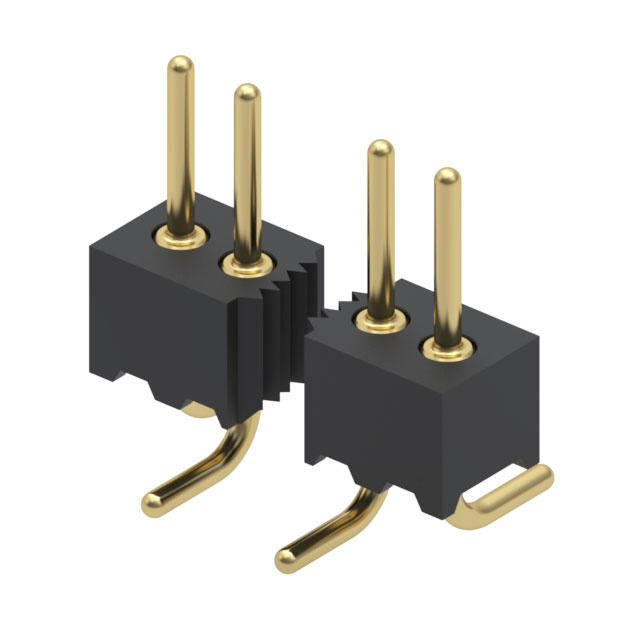

    本产品是一款由Mill-Max制造的0.050英寸网格表面贴装引脚座连接器(Interconnect Header)。型号为850-10-020-30-001000,采用单排鹅翼式设计,并且是左弯头连接器。这种连接器适用于表面贴装技术(SMT),适合于多种电气和电子设备中使用。它主要用于提供高密度互连,适用于需要紧凑空间布局的应用场合。

    技术参数


    - 产品编号: 850-10-020-30-001000
    - 插针材料: 铜锌合金(Brass Alloy),化学成分为Cu 61.5%,Zn 35.4%,Pb 3.1%
    - 绝缘体材料: 尼龙46(Stanyl TE250F6 {30%玻璃} 或 TE250F9 {45%玻璃},黑色)
    - 额定温度: 554°F(290°C)@ 264 psi(用于耐高温应用)
    - 镀层类型: 10 μ" 金覆盖在 100 μ" 镍上的壳体镀层
    - 引脚数量: 20个
    - 包装方式: 松散式插针
    - RoHS合规: 符合欧盟RoHS指令要求
    - 兼容标准: 符合ASTM B16、ASTM D648标准

    产品特点和优势


    - 高强度材料: 铜锌合金提供了出色的机械强度和导电性能。
    - 优良的耐温性能: 绝缘体材料尼龙46具有优异的热稳定性和耐高温性,适合高温焊接和回流焊工艺。
    - 高密度互连: 采用0.050英寸网格设计,提供高效的空间利用率。
    - 环保认证: RoHS和REACH合规,确保产品对环境友好。
    - 表面处理: 金镍复合镀层提高了抗腐蚀性能和电气接触可靠性。

    应用案例和使用建议


    该产品可以广泛应用于工业自动化设备、通信系统、汽车电子等领域。具体应用场景如工业控制面板、信号传输线路、传感器接口等。建议在安装时遵循正确的焊接工艺,以保证电气连接的可靠性。由于产品的高温耐受能力,适用于需要回流焊的复杂装配过程。

    兼容性和支持


    - 兼容性: 与大多数常见的表面贴装技术设备兼容。
    - 支持: Mill-Max提供详细的技术文档和支持服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    1. 问题: 插针松动。
    - 解决方法: 确保正确安装并使用适当的焊接工艺。

    2. 问题: 导电性能不佳。
    - 解决方法: 检查引脚是否清洁且焊接良好,必要时进行重焊。

    总结和推荐


    综上所述,这款Mill-Max制造的0.050英寸网格表面贴装引脚座连接器在各方面表现优异。它具有优良的材料属性、可靠的电气连接性能和良好的高温稳定性。特别适合于对空间和性能有较高要求的应用场合。强烈推荐使用此产品来提升您项目的整体质量和可靠性。

850-10-020-30-001000参数

参数
外壳材料 -
针脚数 20pin
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
端接 焊盘
额定电流 -
长*宽*高 25.4mm(长度)*2.21mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装

850-10-020-30-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

850-10-020-30-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 850-10-020-30-001000 850-10-020-30-001000数据手册

850-10-020-30-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
