800-10-007-10-002000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: 接头 7pin 金 黑色 通孔安装 17.8mm*2.54mm*3.18mm
供应商型号: ED7564-07-ND
供应商: Digi-Key
标准整包数: 1

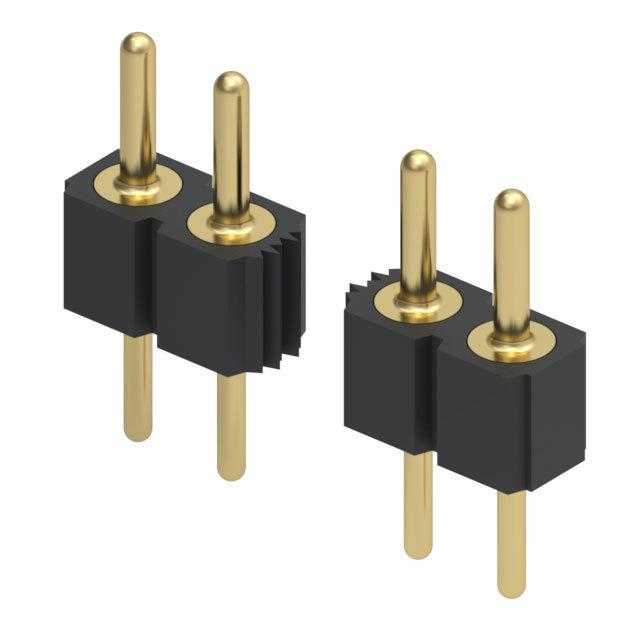

MILL-MAX 圆形连接器 800-10-007-10-002000

800-10-007-10-002000概述

    Mill-Max 系列800/801/802/803低轮廓连接器技术手册

    1. 产品简介


    Mill-Max公司推出的系列800、801、802和803低轮廓连接器是一系列针对高密度电子组装应用设计的产品。这些连接器主要用于实现信号传输和电源分配,在工业控制、医疗设备、通信系统和消费电子等领域有着广泛应用。

    2. 技术参数


    - 尺寸规格:采用2.54mm(0.76mm直径)间距,提供单排和双排配置。
    - 接触材料:系列801和803的插孔采用高可靠性镀金铍铜接触件,额定电流为4.5A,可接受0.76mm直径和0.64mm方形插针。
    - 绝缘材料:高耐温热塑性材料,适用于所有焊接操作。
    - 工作温度范围:根据手册中的电气、机械和环境数据(见第264页),绝缘材料的工作温度范围一般为-40°C至+105°C。
    - 电性能:系列800和802的单排和双排插针头采用MM#5016插针;系列801和803的单排和双排插座采用MM#1303插套。

    3. 产品特点和优势


    系列800/801/802/803低轮廓连接器具备以下优势:
    - 低轮廓设计:降低板上高度,减少空间占用,适用于紧凑型设备设计。
    - 高可靠性:采用镀金铍铜接触件,确保长期稳定工作。
    - 多样化的选择:提供单排和双排配置,以及多种数量和镀层选项,以适应不同应用需求。

    4. 应用案例和使用建议


    - 工业控制:在自动化控制系统中,低轮廓设计可以有效利用空间,提高系统集成度。
    - 医疗设备:在医疗设备中,高可靠性要求使得这种连接器成为理想的选择,特别是在精密测量和信号传输方面。
    - 使用建议:建议在设计时考虑连接器的布局和焊接过程,确保正确的安装方向和良好的焊接质量,以避免接触不良或损坏。

    5. 兼容性和支持


    - 兼容性:本系列产品与其他标准2.54mm间距的连接器具有良好的互换性。
    - 支持:Mill-Max公司提供全面的技术支持和售后服务,包括产品选型、安装指导和技术咨询等。

    6. 常见问题与解决方案


    - 问题1:接触电阻不稳定
    - 解决方案:确保焊接过程中焊点干净、无杂质,必要时重新焊接。

    - 问题2:无法顺利插入插针
    - 解决方案:检查插针和插座的对齐情况,确保正确安装。

    7. 总结和推荐


    系列800/801/802/803低轮廓连接器以其紧凑的设计、高可靠性和多样化的选择,在众多电子设备和系统中表现出色。其适用于工业控制、医疗设备和通信系统的高密度信号传输和电源分配应用。强烈推荐给需要高效空间利用和高可靠性的项目。

800-10-007-10-002000参数

参数
端接 -
额定电流 -
外壳材料 -
针脚数 7pin
触头镀层 - 配接
类型 接头
颜色 黑色
长*宽*高 17.8mm*2.54mm*3.18mm
安装方式 通孔安装
零件状态 在售

800-10-007-10-002000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

800-10-007-10-002000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 800-10-007-10-002000 800-10-007-10-002000数据手册

800-10-007-10-002000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.679 ¥ 14.1876
10+ $ 1.2854 ¥ 10.6531
100+ $ 1.1538 ¥ 9.5619
500+ $ 0.944 ¥ 7.8236
1000+ $ 0.8391 ¥ 6.9544
5000+ $ 0.7343 ¥ 6.0851
10000+ $ 0.6975 ¥ 5.7808
库存: 297
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 14.18
直接购买
加入购物车
