850-40-033-20-001000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: Header,Push-Pull 焊盘 33pin High Temperature Nylon 4/6 锡 黑色 通孔安装 42.29mm(长度)*6.6mm(高度)
供应商型号: Q-850-40-033-20-001000
供应商: 期货订购
标准整包数: 1

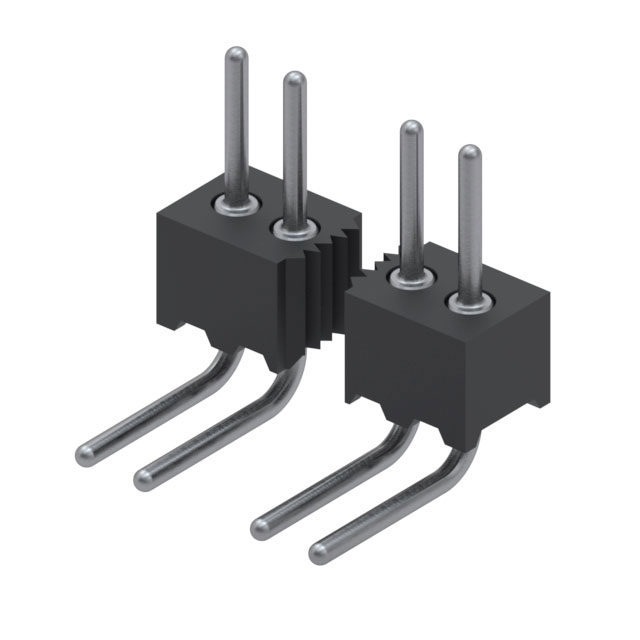

MILL-MAX 圆形连接器 850-40-033-20-001000

850-40-033-20-001000概述


    产品简介


    产品名称:Interconnect Header
    产品类型:连接器端子
    主要功能:提供一种通过通孔插针的直角插座接头,适用于多种电路板的连接。
    应用领域:广泛应用于消费电子、通信设备、工业控制等领域,特别适用于需要高密度连接的应用场景。

    技术参数


    - 型号编号:850-40-033-20-001000
    - 间隔:0.050英寸网格
    - 连接方式:直角插针插座
    - 插针排布:单行排列
    - 焊接方式:通孔插装
    - 镀层类型:200微英寸锡(哑光表面)覆盖100微英寸镍
    - 引脚数量:33个
    - 单个引脚材质:4006(黄铜合金),符合ASTM B16标准
    - 引脚材料化学成分:Cu 61.5%, Zn 35.4%, Pb 3.1%
    - 绝缘材料:尼龙46(Stanyl TE250F6 或 TE250F9,黑色)
    - 最高耐热温度:554°F(290°C)@ 264 psi

    产品特点和优势


    - 可靠性:采用黄铜合金作为引脚材料,具有良好的机械强度和导电性。
    - 耐用性:经过特殊处理,引脚硬度适中,保证了长期使用的稳定性。
    - 高温耐受性:绝缘材料能够承受高达554°F的温度,适合复杂工作环境下的应用。
    - 环保:符合RoHS、REACH和DRC冲突矿物要求,满足国际环保标准。

    应用案例和使用建议


    - 应用案例:该连接器广泛应用于智能家电、无线路由器、工业控制面板等产品中。
    - 使用建议:考虑到其高密度连接特点,建议在电路板设计时考虑散热和电气干扰问题。可配合适当的热设计和屏蔽措施以确保最佳性能。

    兼容性和支持


    - 兼容性:此连接器能够与标准的0.050英寸插针匹配,与市面上大多数电路板兼容。
    - 支持和服务:Mill-Max公司提供全面的技术支持和质量保证服务,确保产品在实际应用中的可靠性和持久性。

    常见问题与解决方案


    - 问题:插针容易变形
    - 解决办法:安装时需谨慎操作,避免过度弯曲插针;如已发生变形,可通过重新定位或更换来修复。
    - 问题:接触电阻不稳定
    - 解决办法:检查插针是否清洁,必要时清理插针表面,以确保良好接触。

    总结和推荐


    总体来看,Mill-Max的850-40-033-20-001000连接器凭借其卓越的电气性能、耐温特性和环保特性,在市场上具备极强的竞争力。该产品适用于需要高密度连接的应用场景,且兼容性强、易于维护,是值得推荐的选择。

850-40-033-20-001000参数

参数
外壳材料 High Temperature Nylon 4/6
针脚数 33pin
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
端接 焊盘
额定电流 -
长*宽*高 42.29mm(长度)*6.6mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

850-40-033-20-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

850-40-033-20-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 850-40-033-20-001000 850-40-033-20-001000数据手册

850-40-033-20-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
