802-10-064-62-001000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: Header,Push-Pull 焊盘 64pin Thermoplastic 金 黑色 通孔安装 81.28mm(长度)*5.08mm(高度)
供应商型号: ED1312-64-ND
供应商: Digi-Key
标准整包数: 1

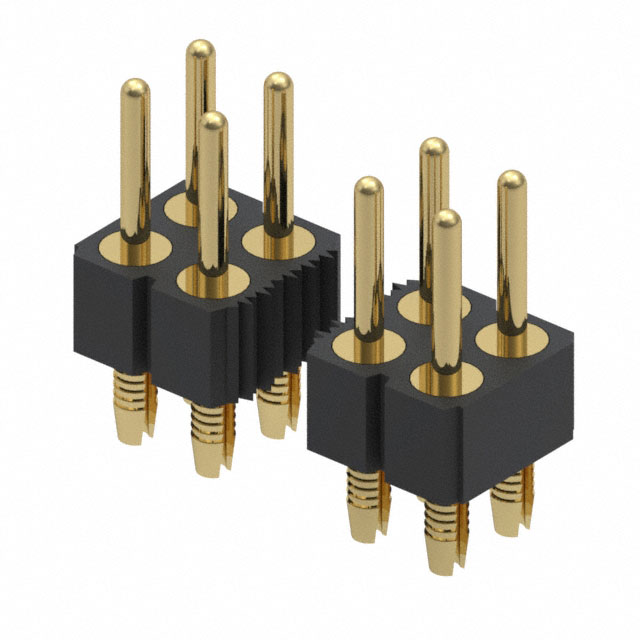

MILL-MAX 圆形连接器 802-10-064-62-001000

802-10-064-62-001000概述

    电子元器件产品技术手册:互连插头

    产品简介


    本产品是一款型号为802-10-064-62-001000的互连插头,属于Mill-Max制造公司的产品线。该互连插头具有直式引脚设计,采用0.100英寸网格排列,适用于广泛的连接需求。此外,该插头还配备了0.030英寸的焊接式无铅压接尾部,便于快速安装。产品包含两个双排插孔,通过通孔焊接固定,提供出色的机械稳定性和电学性能。其壳体电镀选用10微英寸金镀层覆盖100微英寸镍基底层,确保长期耐用性和优异的导电性。RoHS合规,满足现代电子设备环保标准的要求。

    技术参数


    - 插头类型:直式引脚,双排
    - 引脚材料:黄铜合金(C36000)
    - 壳体电镀:10微英寸金,覆盖100微英寸镍
    - 电气特性:额定电压100 VRMS/150 VDC,绝缘电阻不小于10,000兆欧
    - 工作温度:最高可达276°C(529°F)@ 66 psi
    - 焊接耐温:高于230°C(446°F)适合回流焊
    - 插针数量:64个
    - 尺寸公差:严格控制在图纸描述的范围内
    - 重量密度:0.307磅/立方英寸
    - 导电率:26% IACS(国际退火铜标准)

    产品特点和优势


    这款互连插头具备多种独特的功能和优势,使其成为高性能电子设备的理想选择:
    1. 材料选用优质:采用黄铜合金作为插针材料,具有良好的机械强度和导电性能,同时黄铜合金中的铅含量符合环保要求,确保产品既实用又环保。
    2. 高性能绝缘材料:使用Thermx CG-933聚酯材料作为绝缘体,拥有优异的高温性能和绝缘特性。
    3. 高可靠性:双排插孔设计,结合通孔焊接方式,确保了连接的稳固性和电气性能。
    4. 环保认证:RoHS合规,适用于无铅电子产品,同时符合REACH和DRC冲突矿物标准,符合全球环保法规。

    应用案例和使用建议


    本产品广泛应用于通信、汽车电子、工业控制等领域。例如,在通信设备中,该互连插头可以用于模块间的信号传输;在汽车电子系统中,则可用于车载信息娱乐系统的多路信号传输。
    使用建议:
    - 在焊接过程中,确保焊接温度不超过446°C(230°C),以避免对插针材料造成损坏。
    - 为了延长使用寿命,建议在高温环境下进行“回流焊”操作。

    兼容性和支持


    该互连插头与其他电子元器件和设备具有良好的兼容性,可以轻松集成到各种电路设计中。Mill-Max公司提供详尽的技术支持和售后保障,包括材料认证证书、RoHS合规声明及REACH合规声明,确保用户购买无忧。

    常见问题与解决方案


    - Q: 如何保证插头的稳定性和电气性能?
    A: 采用双排通孔设计,并使用黄铜合金作为插针材料,配合优良的绝缘材料,确保稳定的连接和高性能的电气特性。

    - Q: 焊接时需要哪些注意事项?
    A: 确保焊接温度不超过446°C(230°C),并注意保持良好的热稳定性。

    总结和推荐


    总体而言,该互连插头以其优越的机械性能、卓越的电气特性和环保认证,成为一种理想的互连解决方案。无论是对于专业工程师还是普通消费者,都强烈推荐使用这款产品。它不仅能够满足当前市场需求,同时也为未来的设计提供了广阔的潜力。

802-10-064-62-001000参数

参数
端接 焊盘
额定电流 -
外壳材料 Thermoplastic
针脚数 64pin
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
长*宽*高 81.28mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

802-10-064-62-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

802-10-064-62-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 802-10-064-62-001000 802-10-064-62-001000数据手册

802-10-064-62-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
