801-43-028-61-001000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: 插座 28pin 4.5A 金 黑色 支架安装,通孔安装
供应商型号: Q-801-43-028-61-001000
供应商: 期货订购
标准整包数: 1

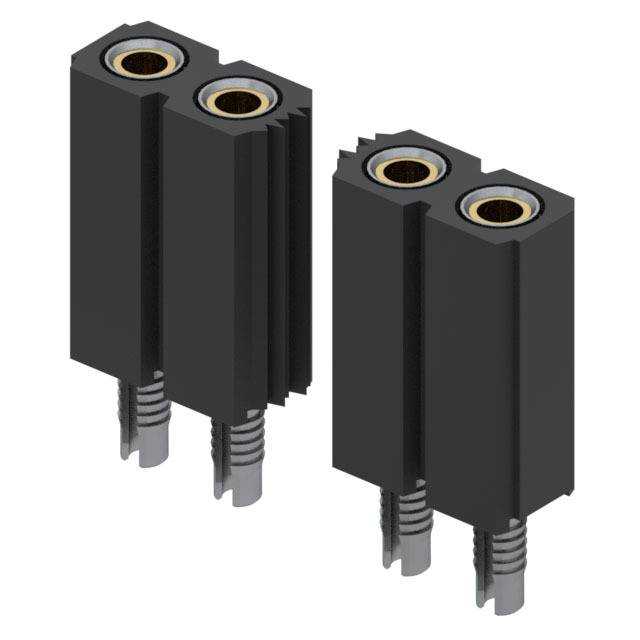

MILL-MAX 圆形连接器 801-43-028-61-001000

801-43-028-61-001000概述


    产品简介


    Mill-Max公司生产的型号为801-43-028-61-001000的Interconnect Socket是一款适用于高性能连接需求的电子元器件。该产品主要用于通过Solderless Pressfit技术实现快速连接,并适用于通孔安装。产品采用耐久性强的铍铜合金和黄铜材料,适合需要高强度电气接触的场合。该插座特别适合于工业自动化、医疗设备、航空航天及汽车电子等领域。

    技术参数


    | 参数类别 | 具体描述 |

    | 产品编号 | 801-43-028-61-001000 |
    | 产品类型 | Interconnect Socket |
    | 针间距 | 0.100英寸网格 |
    | 尾部结构 | Compliant Tail |
    | 布局 | 单排,通孔安装 |
    | 接点接受范围 | 0.025至0.037英寸(方柱) |
    | 针材料 | 黄铜合金(UNS C36000),已退火,硬度80-90 Rockwell B |
    | 接触材料 | 铍铜合金(UNS C17200),化学成分:98.1%铜,1.9%铍 |
    | 接触镀层 | 30微英寸金,覆盖50微英寸镍 |
    | 外壳镀层 | 厚度200微英寸的哑光锡,覆盖100微英寸镍 |
    | 温度范围 | 工作温度:-55°C至+125°C;熔点:980°C/865°C |
    | 插拔寿命 | ≥100次循环 |

    产品特点和优势


    1. 高电流承载能力:该插座支持高达4.5安培的电流承载能力,适用于需要大功率传输的应用场景。
    2. 优异的机械稳定性:铍铜材料具有较高的硬度和应力松弛能力,保证了长期使用中的稳定性能。
    3. 广泛的温度适应性:能够在极端环境下保持良好的电气和机械性能,适应温度范围为-55°C至+125°C。
    4. 环保设计:符合RoHS合规标准,无铅、汞、镉、六价铬、PBB、PBDE等有害物质,适合绿色电子设备生产。
    5. 卓越的绝缘性能:采用PCT聚酯材料(Thermx CG-933),可承受高达529°F(276°C)的热变形温度。

    应用案例和使用建议


    该产品广泛应用于工业自动化控制系统、医疗诊断设备及高端车载系统。例如,在一个工业机器人控制器中,该插座能够快速建立多个信号连接,提高设备的响应速度和可靠性。
    使用建议:
    - 在高温环境中使用时,建议结合其他更高温耐受性的接触材料以延长使用寿命。
    - 避免频繁的过度插拔操作,以免对插座内部结构造成损伤。

    兼容性和支持


    该产品与多种电子电路板和模块兼容,便于在各种应用场景下集成使用。Mill-Max公司提供全面的技术支持和售后服务,确保客户能够获得及时的技术帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头接触不良 | 检查插头是否完全插入,清洁插座表面的氧化物。 |
    | 接触电阻过高 | 更换接触材料为更高导电率的版本。 |
    | 插拔过程中出现卡顿 | 检查插座是否积尘或污垢过多,必要时清理并重新安装。 |

    总结和推荐


    综上所述,Mill-Max 801-43-028-61-001000型Interconnect Socket是一款高性能、高可靠性的电子连接元器件,尤其适合需要高强度电气性能和宽温度适应范围的场合。其卓越的设计、环保特性和广泛应用领域使其在市场上具有很强的竞争力。我们强烈推荐此产品用于各类工业和商业电子设备的设计与制造中。

801-43-028-61-001000参数

参数
颜色 黑色
端接 -
额定电流 4.5A
外壳材料 -
针脚数 28pin
触头镀层 - 配接
类型 插座
安装方式 支架安装,通孔安装
零件状态 在售

801-43-028-61-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

801-43-028-61-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 801-43-028-61-001000 801-43-028-61-001000数据手册

801-43-028-61-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
