首页  >  产品百科  >  850-90-033-10-001000

850-90-033-10-001000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: Header,Push-Pull 焊盘 33pin 锡铅 黑色 通孔安装
供应商型号: Q-850-90-033-10-001000
供应商: 期货订购
标准整包数: 1

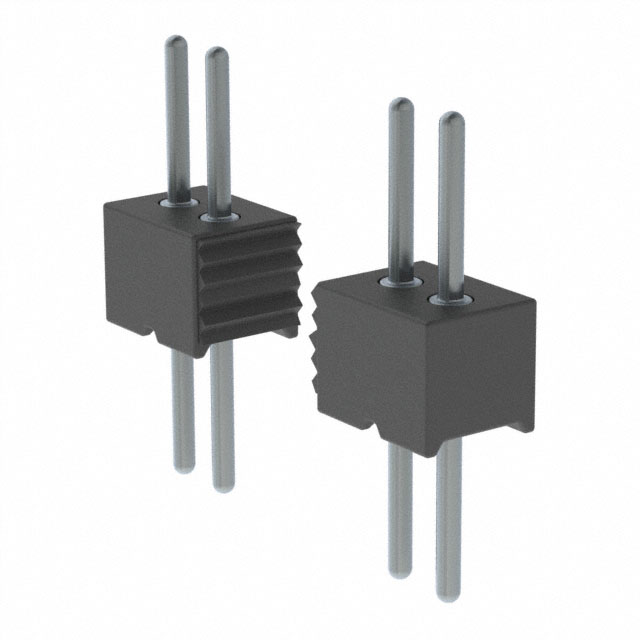

MILL-MAX 圆形连接器 850-90-033-10-001000

850-90-033-10-001000概述

    Mill-Max 850, 851, 852, 853 系列互连组件技术手册
    Mill-Max Mfg. Corp. 是一家专业从事制造高品质连接器的企业,其系列产品广泛应用于各类电子设备中。本文将详细介绍Mill-Max 850, 851, 852, 853系列互连组件的产品特性、技术参数及其应用场景。

    1. 产品简介


    Mill-Max 850, 851, 852, 853 系列互连组件是专为单排和双排安装而设计的板对板连接器,采用0.050英寸(约1.27mm)的针距。这些连接器可实现低至0.248英寸(约6.3mm)的板间堆叠,特别适用于空间受限的应用场合。系列850, 851, 852, 853包括单排和双排插针和插座,可用于多种电子设备的互连需求,包括工业自动化、通信设备、医疗仪器等领域。

    2. 技术参数


    - 引脚直径: 0.016英寸(约0.4064mm)
    - 最小堆叠高度: 0.248英寸(约6.3mm)
    - 接触点类型: Hi-Rel, 三指铍铜材质,额定电流为3安培
    - 绝缘材料: 高温热塑性塑料,适用于所有焊接操作
    - 连接器型号:
    - 850...001: 单排,0.087英寸(约2.21mm)高插针头
    - 852...001: 双排,0.083英寸(约2.11mm)高插针头
    - 851...001: 单排,0.161英寸(约4.09mm)高插座
    - 853...001: 双排,0.161英寸(约4.09mm)高插座
    - 851...002: 单排,0.185英寸(约4.70mm)高插座

    3. 产品特点和优势


    Mill-Max 850, 851, 852, 853 系列连接器具备多项显著优势:
    - 高可靠性: 接触点采用三指铍铜材料,具有极高的导电性和抗磨损性。
    - 适应性强: 板间堆叠高度最低可达0.248英寸,非常适合紧凑型设计的应用场景。
    - 广泛适用性: 支持单排和双排配置,可应用于各种不同类型的设备和系统。
    - 环境适应性强: 高温热塑性绝缘材料确保在各种环境条件下都能正常工作。

    4. 应用案例和使用建议


    - 工业自动化: 这些连接器可在自动化生产线中用于传感器和执行器之间的信号传输。
    - 通信设备: 在路由器、交换机等通信设备中,可以实现高速数据传输和可靠的电源连接。
    - 医疗仪器: 具有高可靠性的特性使其适合用于医疗监测设备和诊断仪器中。
    使用建议:
    - 在进行电路板设计时,应充分考虑插针与插座的排列及间距,以确保良好的接触效果。
    - 安装过程中应避免过度弯曲或扭曲插针,以免影响其使用寿命。

    5. 兼容性和支持


    - 兼容性: 这些连接器支持标准的焊接工艺,与市场上常见的焊接设备和材料兼容。
    - 支持和维护: Mill-Max提供详尽的技术文档和支持服务,包括在线资源和技术支持热线。

    6. 常见问题与解决方案


    - 问题: 插针或插座损坏。
    - 解决方案: 检查是否有外力作用导致插针或插座变形或断裂,必要时更换新的连接器。
    - 问题: 接触不良。
    - 解决方案: 确保插针和插座清洁无污渍,并重新插入连接器,检查是否正确安装。

    7. 总结和推荐


    Mill-Max 850, 851, 852, 853 系列互连组件凭借其高可靠性和广泛的适用性,在众多应用领域中表现出色。对于需要高性能和稳定性的电子设备,我们强烈推荐使用这一系列的连接器。此外,供应商提供的详细文档和支持使得产品的安装和维护变得简单快捷。

850-90-033-10-001000参数

参数
颜色 黑色
端接 焊盘
额定电流 -
外壳材料 -
针脚数 33pin
触头镀层 - 配接 锡铅
类型 Header,Push-Pull
安装方式 通孔安装
零件状态 在售
包装方式 散装

850-90-033-10-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

850-90-033-10-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 850-90-033-10-001000 850-90-033-10-001000数据手册

850-90-033-10-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 3.7398 ¥ 31.0403
库存: 100000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 31040.3
直接购买
加入购物车
