802-10-020-10-001000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: Header,Push-Pull 焊盘 20pin Polychlorinated Terphenyl 金 黑色 通孔安装 25.4mm(长度)*5.08mm(高度)
供应商型号: ED1309-20-ND
供应商: Digi-Key
标准整包数: 1

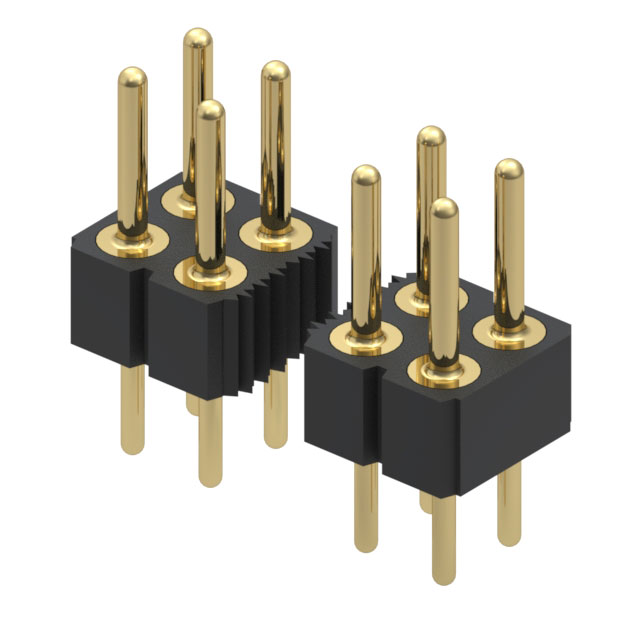

MILL-MAX 圆形连接器 802-10-020-10-001000

802-10-020-10-001000概述

    Mill-Max 802 & 803 系列双排直插式及直角互连系统产品手册

    1. 产品简介


    Mill-Max公司生产的802与803系列互连系统是专为高可靠性连接而设计的产品。这一系列产品包含直插式和直角头/座,适用于各种电子设备的内部互连需求。这些连接器采用2.54mm间距的直针/孔设计,确保了良好的接触性和稳固性,广泛应用于计算机、通信设备、工业自动化等多个领域。

    2. 技术参数


    - 插针直径:0.76mm(对应公头)
    - 孔径直径:0.76mm、0.64mm方形孔(对应母座)
    - 电流容量:每根针接触点可承受最高4.5A电流
    - 机械寿命:至少500次插拔循环
    - 工作温度范围:-40°C至+125°C
    - 绝缘材料:高温热塑性塑料,适合所有焊接操作
    - 引脚数量:可选4到100个引脚
    - 尾端类型:直针或直角针焊尾
    - 镀层选择:金镀层(Au)、锡铅合金镀层(Sn/Pb)等

    3. 产品特点和优势


    - 高可靠性:采用6手指铍铜材质的接触点,保证长期稳定可靠的电连接。
    - 多功能性:提供多种安装方式和针孔组合,满足不同应用场景的需求。
    - 广泛的兼容性:与Mill-Max公司的其他产品无缝对接,方便集成到现有系统中。
    - 优异的热稳定性:使用高温热塑性绝缘材料,保证连接器在极端温度条件下的正常工作。

    4. 应用案例和使用建议


    - 应用案例:802 & 803系列互连系统常用于服务器机箱、交换机、路由器等数据中心设备的内部连接,也适用于工业自动化控制系统中的信号传输。
    - 使用建议:根据具体的应用需求选择合适的引脚数和镀层类型。例如,在要求高可靠性的环境中使用金镀层(Au),在成本敏感的应用中则可以选择经济实惠的锡铅合金镀层(Sn/Pb)。

    5. 兼容性和支持


    - 兼容性:与Mill-Max公司其他相关产品完全兼容,易于集成到现有的电子系统中。
    - 技术支持:制造商提供详尽的技术文档和客户支持服务,确保客户能够顺利地将产品集成到其设计中。

    6. 常见问题与解决方案


    - 问题1:插针容易氧化导致接触不良。
    - 解决方案:选择金镀层(Au)以提高抗腐蚀性。
    - 问题2:插拔时阻力过大。
    - 解决方案:确保正确安装并使用适当的工具进行操作。
    - 问题3:插针断裂。
    - 解决方案:检查是否有足够的空间避免外力挤压插针。

    7. 总结和推荐


    Mill-Max 802 & 803 系列互连系统凭借其出色的性能和可靠性,在众多应用场景中表现出色。它不仅能满足各类高可靠性连接的需求,还能提供丰富的定制选项以适应不同的设计要求。鉴于上述优点,强烈推荐在需要高性能互连解决方案的场合下使用本产品。

802-10-020-10-001000参数

参数
额定电流 -
外壳材料 Polychlorinated Terphenyl
针脚数 20pin
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
端接 焊盘
长*宽*高 25.4mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

802-10-020-10-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

802-10-020-10-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 802-10-020-10-001000 802-10-020-10-001000数据手册
