IS2083BM-232-TRAY

产品描述: Microchip 蓝牙模块, 版本 5, 支持-90dBm, 最大输出功率 11dBm
供应商型号: IS2083BM-232-TRAY
供应商: 国内现货
标准整包数: 1

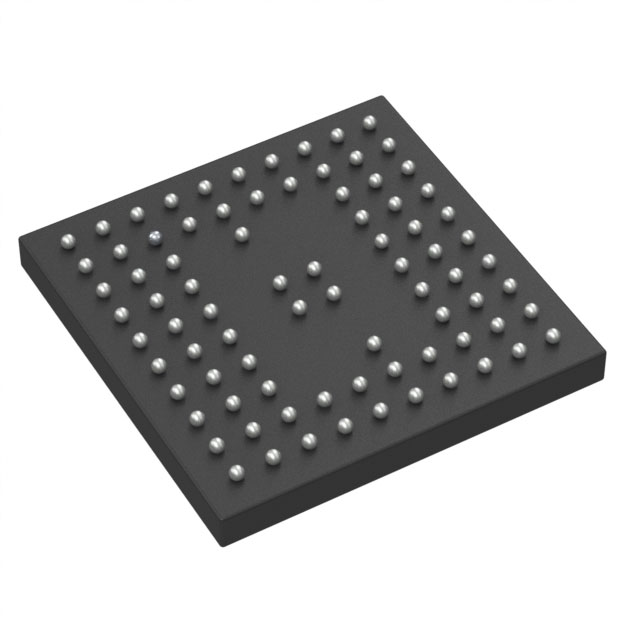

MICROCHIP TECHNOLOGY 其它RF IC和模块​​​​​​ IS2083BM-232-TRAY

IS2083BM-232-TRAY概述

    IS2083 Bluetooth® Stereo Audio SoC 数据手册解析

    1. 产品简介


    IS2083 是一款系统级芯片(SoC),专为双模蓝牙立体声音频应用设计。它集成了蓝牙堆栈、音频配置文件,并支持24位/96kHz的高分辨率(Hi-Res)音频格式,以实现高保真无线音频。该芯片内置了数字信号处理器(DSP),用于解码多种编解码器(如LDAC、高级音频编解码器AAC和子带编解码器SBC)以及执行先进的音频和语音处理(如宽带语音、回声消除和降噪)。此外,IS2083通过集成的微控制器(MCU)核心支持应用程序的开发,可使用软件开发套件(SDK)进行调试,并提供图形界面(配置工具)来轻松定制外围设备设置和DSP功能。

    2. 技术参数


    - 蓝牙版本: v5.0
    - 蓝牙配置文件: Hands-free Profile (HFP) 1.7, Headset Profile (HSP) 1.2, Advanced Audio Distribution Profile (A2DP) 1.3, Serial Port Profile (SPP) 1.2, Audio/Video Remote Control Profile (AVRCP) 1.6, Phone Book Access Profile (PBAP) 1.2
    - 支持模式: 蓝牙经典(BR/EDR)和蓝牙低功耗(BLE)
    - 运行速度: 0.33-1 MIPS/MHz,依赖于指令
    - 接收灵敏度: -90 dBm(2Mbps EDR)
    - 编程输出功率: 最大 +11 dBm(典型值)(BDR),最大 +9.5 dBm(典型值)(EDR)
    - 音频接口: 立体声线路输入、两个模拟麦克风、一个立体声数字麦克风、立体声音频数字到模拟转换器(DAC)、I2S输入/输出
    - 电源管理: 3.2V至4.2V的工作电压,-40°C至+85°C的操作温度范围
    - 外围设备: 逐次逼近寄存器模拟数字转换器(SAR ADC)、UART(硬件流控制)、全速USB 1.1接口、I2C主控、一个脉宽调制(PWM)通道、最多19个通用输入/输出(GPIO)

    3. 产品特点和优势


    - 兼容多种编解码器: 支持LDAC、AAC和SBC等多种编解码器。
    - 灵活的应用场景: 可作为A2DP源或A2DP/HFP Sink。
    - 先进的音频处理能力: 集成了DSP,具备宽带语音、回声消除和降噪等功能。
    - 多扬声器支持: 支持多扬声器解决方案,可以提供音乐会模式和立体声模式。
    - 集成度高: 通过单片机集成所有关键组件,简化设计和生产过程。

    4. 应用案例和使用建议


    - 便携式音箱: 适用于各种便携式音箱,通过蓝牙连接提供高质量音频体验。
    - 耳机: 具备高清音频处理能力,适合高端耳机应用。
    - 音频发射器: 可以将音频通过蓝牙传输到多个设备,适用于家庭影院或公共场合。
    使用建议:
    - 在便携式音箱应用中,建议增加散热措施以防止长时间使用导致芯片过热。
    - 在耳机应用中,注意确保音频传输的稳定性,可以通过调整天线位置减少干扰。

    5. 兼容性和支持


    IS2083与各种蓝牙设备具有良好的兼容性。它通过蓝牙经典模式和蓝牙低功耗模式实现了广泛的设备兼容性。厂商提供了全面的技术支持和开发文档,包括SDK和用户指南。

    6. 常见问题与解决方案


    - 问题1: 如何进行固件升级?
    解决方案: 使用过空中(OTA)固件升级功能,通过Microchip蓝牙音频(MBA)移动应用程序进行操作。
    - 问题2: 如何实现多扬声器解决方案?
    解决方案: 使用IS2083上的多扬声器(MSPK)功能,编写相应的MSPK固件即可实现。

    7. 总结和推荐


    IS2083是一款高性能的蓝牙立体声音频SoC,具有广泛的兼容性和强大的音频处理能力。它特别适用于便携式音箱、耳机和其他蓝牙音频设备。建议在需要高质量无线音频传输的项目中使用IS2083。

IS2083BM-232-TRAY参数

参数
最小工作供电电压 -
支持协议 -
最大工作频率 -
最小工作频率 -
最大工作供电电压 -
通用封装 VFBGA-82
安装方式 贴片安装
零件状态 在售
包装方式 托盘

IS2083BM-232-TRAY厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

IS2083BM-232-TRAY数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其它RF IC和模块​​​​​​ MICROCHIP TECHNOLOGY IS2083BM-232-TRAY IS2083BM-232-TRAY数据手册

IS2083BM-232-TRAY封装设计

查看详情并下载
Symbol
Footprint
3D Model
