MIC2033-55AYMT-TR

产品分类: 其他驱动器
产品描述: 高端 DFN-6 贴片安装,黏合安装 2mm*2mm*550μm
供应商型号: MIC2033-55AYMT-TR
供应商: 国内现货
标准整包数: 1000

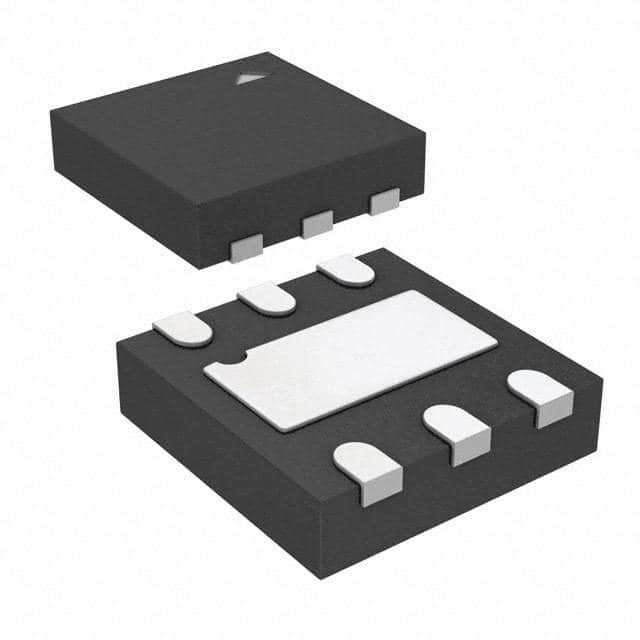

MICROCHIP TECHNOLOGY 其他驱动器 MIC2033-55AYMT-TR

MIC2033-55AYMT-TR概述

    MIC2033 高精度高边固定电流限位电源开关

    1. 产品简介


    MIC2033 是Microchip Technology公司推出的一款高性能高边MOSFET电源分配开关,旨在提高系统的可靠性。这款电源开关通过内置的5%电流限位精度,有效保护系统免受过流和热损伤的影响。MIC2033广泛应用于USB外设、DTV/STB(数字电视/机顶盒)、笔记本电脑和其他消费电子设备中,适用于通用电源分配。

    2. 技术参数


    技术规格:
    - 输入电压范围:2.5V 至 5.5V
    - 典型静态电流:100 μA(开关开启时)
    - 典型RDS(ON):75 mΩ(5V时)
    - 电流限位选项:0.5A, 0.8A, 1A, 1.2A
    - 软启动控制:外部电容调整
    - 欠压锁定阈值:2.5V(上升沿)/2.4V(下降沿)
    - 最大功率耗散:内部限制
    - 工作温度范围:-40°C 至 +125°C
    电气特性:
    - 输入电压:2.5V 至 5.5V
    - 电流限位准确性:±5%
    - 启动泄漏电流:0.22 μA
    - 故障标志输出电阻:25 Ω
    - 热关断温度:157°C(TJ 上升)
    时间特性:
    - 输出开启延时:700 μs
    - 输出关闭延时:5 μs
    - 短路响应时间:10 μs

    3. 产品特点和优势


    独特功能和优势:
    - 高精度电流限位:具备±5%的电流限位准确性,确保稳定的工作电流。
    - 低静态电流:典型静态电流为100 μA(开关开启时),提高能效。
    - 宽输入电压范围:2.5V至5.5V,适用范围广。
    - 快速响应时间:10 μs的短路响应时间,能迅速应对瞬态故障。
    - 软启动控制:通过外部电容实现软启动,减少启动时的浪涌电流。
    - 热关断保护:集成热关断保护,避免器件因过热而损坏。
    - 故障状态输出:提供一个故障标志输出,指示过流或热关断情况。

    4. 应用案例和使用建议


    应用案例:
    MIC2033 广泛应用于 USB 外设、DTV/STB、笔记本电脑和其他消费电子设备中。例如,在USB 2.0/3.0兼容设备中,MIC2033可以作为电源分配开关,提供稳定的电源供给。
    使用建议:
    - 在设计电路时,应注意选用合适的输入和输出电容器,如1 µF至100 µF的陶瓷电容器。
    - 使用两个过孔连接电容器到电源层和接地层,以减少电压振铃现象。
    - 推荐将EN引脚直接接至VIN或通过上拉电阻接至VIN,这样可以更方便地控制开关的状态。

    5. 兼容性和支持


    兼容性:
    MIC2033 支持两种封装类型:6针SOT-23和6针2mm x 2mm薄DFN封装。这些封装与MIC2005针脚兼容,便于替换和升级现有设计。
    厂商支持:
    Microchip Technology提供详细的技术文档和技术支持,包括在线资源、论坛和直接技术支持。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - 问题1: 开启后器件未正常工作。
    - 解决方案: 检查输入电压是否在2.5V至5.5V范围内,确保EN引脚无浮空。
    - 问题2: 设备过热关断。
    - 解决方案: 检查散热设计是否合理,确保热阻尽可能小。
    - 问题3: 输出电压不稳定。
    - 解决方案: 确认输出电容器容量是否足够,适当增加电容值以提高稳定性。

    7. 总结和推荐


    总结与推荐:
    MIC2033是一款高性能的高边MOSFET电源开关,具备高精度电流限位、低静态电流和快速响应时间等优势。适用于多种应用场景,如USB外设、DTV/STB和消费电子产品。厂商提供的技术文档和丰富支持使得设计和调试过程更加便捷。因此,强烈推荐使用MIC2033作为可靠的电源管理解决方案。

MIC2033-55AYMT-TR参数

参数
拓扑 高端
驱动数量 -
长*宽*高 2mm*2mm*550μm
通用封装 DFN-6
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

MIC2033-55AYMT-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MIC2033-55AYMT-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他驱动器 MICROCHIP TECHNOLOGY MIC2033-55AYMT-TR MIC2033-55AYMT-TR数据手册

MIC2033-55AYMT-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
