UCS2112T-2-V/G4-V02

产品分类: 其他驱动器
产品描述: 高端 QFN 贴片安装,黏合安装 4mm*4mm*830μm
供应商型号:
供应商:
标准整包数: 0

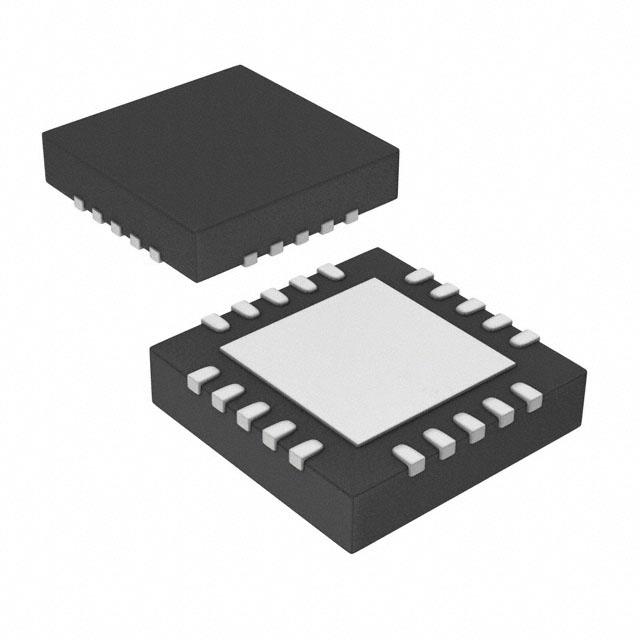

MICROCHIP TECHNOLOGY 其他驱动器 UCS2112T-2-V/G4-V02

UCS2112T-2-V/G4-V02概述

    UCS2112 USB Dual-Port Power Switch和电流监测器

    1. 产品简介


    UCS2112是一款双USB端口电源开关配置的产品,能够为每个VBUS端口提供高达3.0A的连续电流(最大3.4A),并具有精确的过电流限制(OCL)、端口电源开关使能、自动恢复故障处理、欠压和过压锁定、反驱动保护和反电压保护、动态热管理等功能。该产品适用于独立运行的应用,也适用于具有SMBus/I2C通信的设备。

    2. 技术参数


    - 输入电压范围:2.9V至5.5V
    - 每个VBUS端口的最大连续电流:3.0A(最大3.4A)
    - 每通道导通电阻:40mΩ
    - 工作环境温度范围:-40°C 至 +105°C
    - 封装类型:4x4 mm 20引脚QFN
    - 绝对最大额定值:
    - VDD、VS、VBUS引脚上的电压:-0.3V至+6V
    - 其他引脚上的电压:-0.3V至VDD + 0.3V
    - 其他引脚上的电流:±10mA
    - 电源电流:
    - 活动模式:典型值为850µA
    - 睡眠模式:典型值为20µA
    - 检测模式:典型值为200µA
    - 断电复位:
    - VDD低阈值电压:4V(电压上升时)
    - VDD低迟滞电压:500mV(电压下降时)

    3. 产品特点和优势


    - 高精度过电流限制:具有0.53A到3.0A的可编程电流限制,适用于多种应用场景。
    - 自我包含的电流监测:无需外部采样电阻,减少了布线复杂度。
    - 宽工作温度范围:-40°C 至 +105°C,适合严苛的工业环境。
    - 安全认证:通过UL认证及EN/IEC 60950-1 (CB)认证,保障产品的可靠性。

    4. 应用案例和使用建议


    - 独立应用:如笔记本电脑、平板电脑等移动设备,用于USB端口的电源管理。
    - SMBus/I2C通信:适用于需要监控和调节多个USB端口电流的服务器和数据中心环境。
    - 使用建议:在高负载条件下,利用BOOST#输出来增强DC-DC转换器的输出;在连接设备之前进行电流限制设置,确保稳定供电。

    5. 兼容性和支持


    - 兼容性:与大多数标准SMBus/I2C控制器兼容,可通过标准协议进行控制。
    - 支持和服务:Microchip提供了详尽的技术文档和客户支持,包括软件开发工具、电路设计指导等,确保用户能够充分利用UCS2112的功能。

    6. 常见问题与解决方案


    - 问题1:电流测量不准确
    - 解决方法:检查电路中的采样电阻是否正确安装,并确保所有相关引脚没有短路。
    - 问题2:设备无法正常唤醒
    - 解决方法:检查VBUS和VBUSDISCHARGE引脚状态,确保它们处于正确的状态。

    7. 总结和推荐


    UCS2112凭借其高精度电流监测、高可靠性及宽工作温度范围,成为USB端口电源管理的理想选择。无论是独立应用还是复杂系统中,UCS2112都表现出色。鉴于其广泛的应用场景和强大的功能,强烈推荐将其用于下一代电子产品设计中。

UCS2112T-2-V/G4-V02参数

参数
拓扑 高端
驱动数量 -
长*宽*高 4mm*4mm*830μm
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

UCS2112T-2-V/G4-V02厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

UCS2112T-2-V/G4-V02数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他驱动器 MICROCHIP TECHNOLOGY UCS2112T-2-V/G4-V02 UCS2112T-2-V/G4-V02数据手册

UCS2112T-2-V/G4-V02封装设计

查看详情并下载
Symbol
Footprint
3D Model
