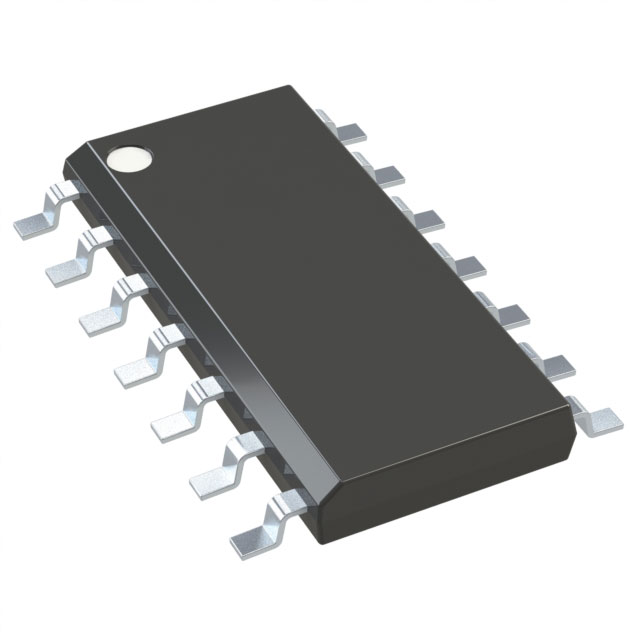

MCP4922-E/SLVAO

产品分类: 数模转换器(DAC)
产品描述: 2 12 4.5μs SPI ±4LSB 2.7V~5.5V ±0.25LSB String DAC 2.7V~5.5V 外部 Voltage - Buffered SOIC-14 贴片安装
供应商型号:
供应商:
标准整包数: 0
MICROCHIP TECHNOLOGY 数模转换器(DAC) MCP4922-E/SLVAO

MCP4922-E/SLVAO概述

    MCP4902/4912/4922 双路电压输出数模转换器技术手册

    1. 产品简介


    MCP4902/4912/4922 是一款高性能的双路电压输出数模转换器(DAC),提供8位、10位和12位三种分辨率选项。这款产品适用于需要高精度和高速度的应用场景,例如温度补偿、压力传感和光通信校准等领域。其主要特点包括快速响应时间、宽工作温度范围和多样的增益选择功能。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 分辨率 | 位 | 8、10、12 |
    | 电源电压 | 2.7 5.5 | V
    | 工作电流 350 | 700 | μA | VDD=5V |
    | 输出缓冲增益 1 | 2 | 倍 | 可选增益1或2 |
    | 高速休眠电流 0.3 | 2 | μA
    | 低速休眠电流 3.3 | 6 | μA
    | 电源-on复位阈值电压 2.0 V
    | 输入引脚电容 10 pF | VDD=5.0V, TA=+25°C, fCLK=1 MHz |
    | 时钟频率 20 | MHz | TA=+25°C |
    | 针对扩展温度范围的参数(典型)
    | 分辨率 | 位 | 8、10、12 |
    | 高速休眠电流 1.5 μA
    | 低速休眠电流 5 μA

    3. 产品特点和优势


    - 双通道设计:MCP4902/4912/4922采用双通道设计,可以同步更新两个通道的数据。
    - 宽温度范围:产品可以在-40°C至+125°C的环境下稳定工作,适应各种恶劣环境条件。
    - 高精度:具有出色的精度和较低的噪声性能,特别是在需要信号校准或补偿的应用中表现出色。
    - 高速响应:具备快速建立时间(4.5 µs),满足高速应用场景的需求。

    4. 应用案例和使用建议


    应用案例
    - 电机控制反馈回路:利用MCP4902/4912/4922精确调整电机输出电压,提高控制系统性能。
    - 光学通信设备校准:通过精密的模拟输出实现光学通信系统的精准校准。
    使用建议
    - 在极端环境下使用时,建议关注温度对系统的影响,确保设备的可靠运行。
    - 当系统需要高速响应时,建议优先选择更高分辨率的产品,如MCP4922,以获得更快的响应时间和更高的精度。

    5. 兼容性和支持


    MCP4902/4912/4922具有广泛兼容性,可以与其他微控制器或处理器通过SPI接口轻松连接。制造商Microchip提供了详尽的技术支持文档和软件工具,有助于用户更有效地开发和调试相关应用。

    6. 常见问题与解决方案


    问题1:系统无法正常启动
    解决方案:检查电源电压是否在规定的范围内,如果供电异常,检查电源电路或更换合适的电源模块。
    问题2:数据传输错误
    解决方案:确保SPI时序正确配置,尤其是CLK频率和时序设置,必要时检查硬件布线或信号完整性。

    7. 总结和推荐


    总结:MCP4902/4912/4922是一款高精度、高速度、宽温度范围的双路电压输出数模转换器,具备丰富的功能和优异的性能。适用于多种工业和消费电子应用,尤其在要求高精度和宽温范围的场合下表现卓越。
    推荐:强烈推荐给需要高性能模拟输出解决方案的设计工程师。这款产品能够显著提升系统性能,同时提供广泛的兼容性和详尽的技术支持。

MCP4922-E/SLVAO参数

参数
电压-电源,模拟 2.7V~5.5V
输出类型 Voltage - Buffered
电压 - 电源,数字 2.7V~5.5V
数模转换器数 2
参考类型 外部
接口类型 SPI
最大稳定时间 4.5μs
位数 12
通道数 -
分辨率 -
信噪比 -
架构 String DAC
微分非线性 ±0.25LSB
差分输出
采样率 -
积分非线性 ±4LSB
通用封装 SOIC-14
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,管装

MCP4922-E/SLVAO厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
