CBM53D24AMS

产品分类: 数模转换器(DAC)
产品描述: 4 12 DSP,SPI Voltage - Buffered MSOP-10
供应商型号: CBM53D24AMS MSOP-10
供应商: 国内现货
标准整包数: 10
COREBAI/北京芯佰微电子 数模转换器(DAC) CBM53D24AMS

CBM53D24AMS概述


    产品简介


    CBM53D14/CBM53D24四通道DAC
    产品类型与功能:

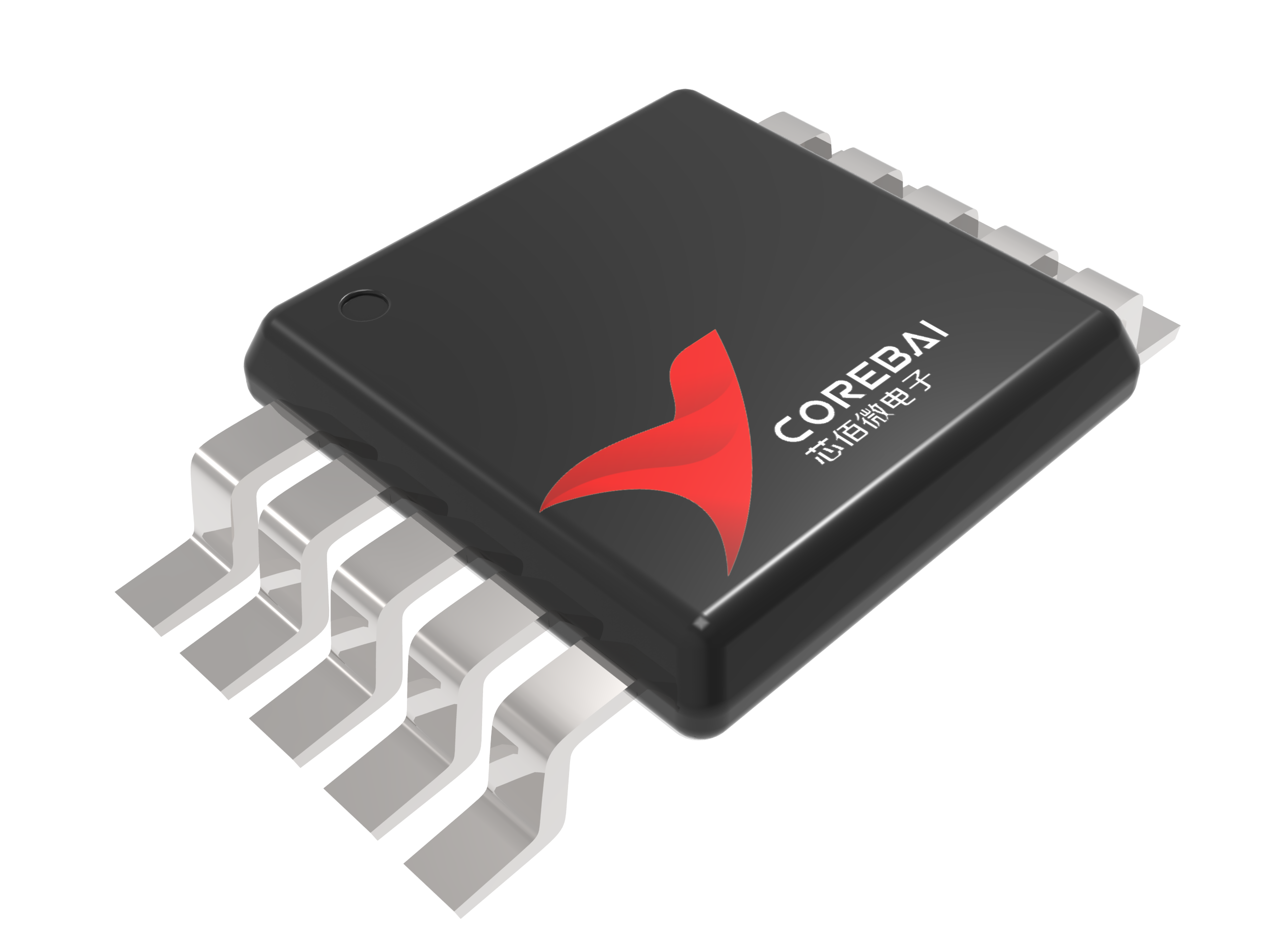

    CBM53D14/CBM53D24是一款集成四个DAC(数字模拟转换器)的电子元器件,其中CBM53D14为四位10位DAC,而CBM53D24为四位12位DAC。这些DAC芯片采用MSOP10L封装形式,能够提供从0V到VDD的输出电压范围。
    应用领域:
    这些DAC广泛应用于便携式电池供电设备、数字增益和偏移调整、可编程电压和电流源、可编程衰减器及工业过程控制等领域。

    技术参数


    - 分辨率:
    - CBM53D14: 10位
    - CBM53D24: 12位
    - 电源电压:
    2.5V至5.5V
    - 工作温度范围:
    - 工业级: -40℃至+105℃
    - 存储温度范围: -65℃至+150℃
    - 功耗:
    - 正常模式下: 500μA @ 3V, 600μA @ 5V
    - 待机模式下: 80nA @ 3V, 200nA @ 5V
    - 参考输入电压范围:
    0.25V至VDD
    - 输出电压范围:
    0V至VDD
    - 串行接口速度:
    高达30MHz
    - 输出特性:
    - 输出电压设置时间: 7μs (CBM53D14), 8μs (CBM53D24)
    - 半量程上升时间: 8μs (12位时)
    - 斜率: 0.7V/μs

    产品特点和优势


    - 低功耗: 正常模式下的功耗较低,待机模式下更可将功耗降至微安级别。
    - 宽电源范围: 支持2.5V至5.5V的宽电源范围,确保在不同电压条件下的正常运行。
    - 高精度: 分辨率为10位和12位,可提供精准的模拟输出。
    - 高可靠性: 支持双缓冲输入逻辑和高可靠性输出,以保证数据传输的准确性和稳定性。
    - 高性价比: 具有出色的性价比,在成本控制和性能方面达到很好的平衡。

    应用案例和使用建议


    典型应用场景:
    - 便携式医疗设备: 在医疗领域,如便携式血糖仪或心电图机,这些DAC可以用于精确调节传感器的输出电压,从而实现精准测量。
    - 工业自动化: 在工业环境中,这些DAC可用于控制各种传感器和执行器,通过调整其输出来控制工业过程。
    使用建议:
    - 外部参考电压: 使用带缓冲的外部参考电压,以避免由于内部参考电压带来的误差。
    - 电源旁路: 确保良好的电源旁路设计,以便在需要时快速响应并保持稳定的电压供应。

    兼容性和支持


    兼容性:
    - 与标准的SPI、QSPI、MICROWIRE和DSP接口兼容,方便与各种控制器集成。
    厂商支持:
    - 厂商提供了详尽的技术文档和丰富的技术支持,确保用户在使用过程中得到及时的帮助和支持。

    常见问题与解决方案


    常见问题:
    1. 无法正常启动:
    - 解决方法:检查电源电压是否符合要求,同时确认是否有正确的参考电压连接。
    2. 输出电压不稳定:
    - 解决方法:检查外部电路设计,特别是参考电压和负载电路的设计。
    3. 更新延迟问题:
    - 解决方法:确保所有信号线的阻抗匹配,并确认串行时钟和同步信号的正确性。

    总结和推荐


    综合评估:
    - CBM53D14/CBM53D24具备低功耗、高精度和宽电源范围的特点,适用于多种便携式和工业应用场景。
    - 其高可靠性、兼容性和优良的性价比使其在市场上具有较高的竞争力。
    推荐:
    强烈推荐在需要高精度、低功耗且对成本敏感的应用中使用CBM53D14/CBM53D24。无论是在医疗、工业还是消费电子领域,这款产品都能提供卓越的性能和稳定的表现。

CBM53D24AMS参数

参数
位数 12
最大稳定时间 -
参考类型 -
电压 - 电源,数字 -
微分非线性 -
数模转换器数 4
通道数 -
差分输出 -
输出类型 Voltage - Buffered
接口类型 DSP,SPI
分辨率 -
架构 -
信噪比 -
积分非线性 -
采样率 -
电压-电源,模拟 -
通用封装 MSOP-10
