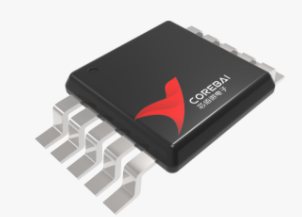

CBM53D04AMS

产品分类: 数模转换器(DAC)
产品描述: 4 8 DSP,SPI Voltage - Buffered MSOP-10
供应商型号: CBM53D04AMS MSOP-10
供应商: 期货订购
标准整包数: 50
COREBAI/北京芯佰微电子 数模转换器(DAC) CBM53D04AMS

CBM53D04AMS概述

    CBM53D04/CBM53D14/CBM53D24 电子元器件技术手册解析

    产品简介


    CBM53D04、CBM53D14 和 CBM53D24 是由 Corebai 公司生产的四通道 8 位、10 位和 12 位缓冲电压输出数模转换器(DAC)。这些 DAC 采用 MSOP10L 封装,适用于便携式电池供电设备、数字增益和偏移调整、可编程电压和电流源以及工业过程控制等领域。

    技术参数


    - 分辨率:
    - CBM53D04:8 位
    - CBM53D14:10 位
    - CBM53D24:12 位
    - 电源电压:2.5V 至 5.5V
    - 功率消耗:
    - 正常模式下:500μA @ 3V,600μA @ 5V
    - 关闭模式下:80nA @ 3V,200nA @ 5V
    - 输入范围:-0.3V 到 VDD + 0.3V
    - 温度范围:工业级 -40℃ 至 +105℃
    - 参考输入电压范围:0.25V 到 VDD
    - 接口:兼容 SPI、QSPI、MICROWIRE 和 DSP 接口标准
    - 时钟频率:最高 30MHz
    - Slew Rate:0.7V/us
    - 存储温度范围:-65℃ 至 +150℃

    产品特点和优势


    1. 高精度:CBM53D04 的相对精度为 ±0.15 LSB,CBM53D14 的相对精度为 ±0.5 LSB,CBM53D24 的相对精度为 ±2 LSB。
    2. 低功耗:具有功率关闭模式,极大降低功耗。
    3. 双缓冲输入逻辑:确保数据写入的稳定性和可靠性。
    4. 宽泛的工作温度范围:适应各种恶劣环境条件。
    5. 高速数据传输:最高支持 30MHz 时钟频率,适合高性能应用。

    应用案例和使用建议


    - 便携式电池供电设备:这类设备需要功耗低、体积小的解决方案。CBM53D04/CBM53D14/CBM53D24 可以满足这一需求。
    - 工业过程控制:这类应用场景需要高精度和稳定的输出。CBM53D24 的 12 位分辨率使其成为首选。
    - 使用建议:在设计电路时,注意参考电压的选择,建议使用缓冲参考电压。对于多路解码的应用,可以利用 74HC139 解码器来实现。

    兼容性和支持


    - 兼容性:支持 SPI、QSPI、MICROWIRE 和 DSP 接口标准,方便集成到现有系统中。
    - 支持和维护:Corebai 提供全面的技术支持和文档,确保用户能够快速上手并解决可能出现的问题。

    常见问题与解决方案


    1. 功耗过高:
    - 解决方案:将器件切换到功率关闭模式,可以显著降低功耗。
    2. 数据传输不稳定:
    - 解决方案:确保同步信号 SYNC 在数据传输期间保持低电平,避免中断。
    3. 输出精度不足:
    - 解决方案:检查参考电压的选择和设置,确保其在正确的范围内。

    总结和推荐


    CBM53D04/CBM53D14/CBM53D24 是高性能的 DAC,具备高精度、低功耗和广泛的温度适应性,非常适合多种应用场景,尤其是便携式设备和工业控制。建议在需要高性能和低功耗的场合使用。通过详细的设计指导和支持服务,用户可以轻松集成和调试这些器件。

CBM53D04AMS参数

参数
架构 -
积分非线性 -
接口类型 DSP,SPI
电压 - 电源,数字 -
最大稳定时间 -
分辨率 -
差分输出 -
电压-电源,模拟 -
数模转换器数 4
通道数 -
信噪比 -
采样率 -
微分非线性 -
位数 8
参考类型 -
输出类型 Voltage - Buffered
通用封装 MSOP-10

CBM53D04AMS厂商介绍

COREBAI是一家致力于开发和生产高性能聚合物材料的公司,其产品广泛应用于汽车、电子、建筑和消费品等行业。COREBAI的主要产品分类包括:

1. 工程塑料:这类材料因其高强度、耐热性和耐化学性而被用于制造各种机械零件和结构组件。

2. 特种聚合物:这些聚合物具有独特的物理或化学特性,适用于特定的技术应用,如耐高温、耐辐射或生物兼容性。

3. 复合材料:结合了两种或多种材料的优点,如轻质、高强度,常用于****和高性能汽车领域。

4. 热塑性弹性体:具有橡胶的弹性和塑料的加工便利性,适用于制造软管、密封件和减震器等。

5. 生物塑料:可生物降解的塑料,对环境影响小,适用于包装和一次性用品。

COREBAI的优势在于:

- 技术创新:不断研发新型材料以满足市场需求。
- 定制解决方案:根据客户特定需求提供定制化产品。
- 质量控制:严格的生产过程和质量管理体系确保产品一致性和可靠性。
- 环境可持续性:开发环保材料,减少对环境的影响。
- 全球网络:拥有广泛的全球分销网络,确保产品供应的及时性和便利性。

CBM53D04AMS数据手册

厂牌 PDF简要描述 下载
COREBAI/北京芯佰微电子 数模转换器(DAC) COREBAI/北京芯佰微电子 CBM53D04AMS CBM53D04AMS数据手册

CBM53D04AMS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 23.166
1000+ ¥ 22.374
2000+ ¥ 20.79
库存: 10000
起订量: 100 增量: 1000
交货地:
最小起订量为:100
合计: ¥ 2316.6
