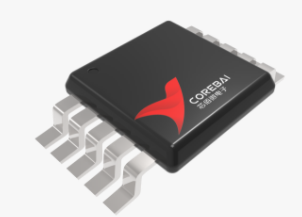

CBM53D04BMS

产品分类: 数模转换器(DAC)
产品描述: 4 8 DSP,SPI Voltage - Buffered MSOP-10
供应商型号: CBM53D04BMS MSOP-10
供应商: 国内现货
标准整包数: 3000
COREBAI/北京芯佰微电子 数模转换器(DAC) CBM53D04BMS

CBM53D04BMS概述

    # CBM53D04/CBM53D14/CBM53D24 四通道DAC技术手册

    产品简介


    CBM53D04/CBM53D14/CBM53D24 是由Core Bai公司设计生产的四通道数字模拟转换器(DAC),分别具有8位、10位和12位分辨率。它们采用紧凑的MSOP10L封装,适用于便携式电池供电设备、工业过程控制等应用场合。这些器件通过单个电源(2.5V至5.5V)操作,并且内置输出缓冲放大器,提供轨对轨输出摆幅。
    主要功能:
    - 高精度模拟信号输出
    - 低功耗操作
    - 温度范围广(-40℃到+105℃)
    应用领域:
    - 便携式电池供电仪器
    - 数字增益和偏移调整
    - 可编程电压和电流源
    - 工业过程控制

    技术参数


    主要技术指标:
    - 电源电压:2.5V至5.5V
    - 功耗:500μA@3V,600μA@5V
    - 电源关断模式:80nA@3V,200nA@5V
    - 输出范围:0V至VREF
    - 温度范围:-40℃至+105℃
    输入输出接口:
    - 数字输入:标准SPI、QSPI、MICROWIRE和DSP接口标准,最高可达30MHz时钟频率
    - 模拟输出:四个独立的DAC输出通道
    电气特性:
    - 相对精度(INL):±0.15LSB(CBM53D04)、±0.5LSB(CBM53D14)、±2LSB(CBM53D24)
    - 差分非线性(DNL):±0.02LSB(CBM53D04)、±0.05LSB(CBM53D14)、±0.2LSB(CBM53D24)
    - 功率上电复位:确保DAC输出上电为0V

    产品特点和优势


    独特功能:
    - 低功耗:典型功耗仅为500μA@3V,600μA@5V,并可在不使用时进入低功耗模式。
    - 高精度:具有良好的线性度和非线性度指标,保证了可靠的模拟信号输出。
    - 宽温度范围:适应工业级环境,确保在极端温度条件下的稳定运行。
    - 多功能接口:兼容多种数字接口标准,便于集成于各种系统中。
    市场竞争力:
    CBM53D04/CBM53D14/CBM53D24 在同类产品中具备显著的竞争优势,其高精度、低功耗和宽工作温度范围使其成为工业控制和便携式设备的理想选择。

    应用案例和使用建议


    典型应用场景:
    - 工业过程控制:利用其精准的输出特性,实现精细的控制。
    - 电池供电设备:低功耗特性保证了较长的电池寿命。
    - 通信设备:多通道并行处理能力提高了系统的灵活性。
    使用建议:
    - 为确保性能,需注意电源及接地的设计布局。
    - 使用高性能参考电压可以提高输出精度。
    - 在高时钟频率下使用时,需要特别注意电路板布局以减少噪声干扰。

    兼容性和支持


    CBM53D04/CBM53D14/CBM53D24 的数字接口兼容多种标准,如SPI、QSPI、MICROWIRE和DSP,使得与其它设备的集成变得容易。厂商提供详尽的技术支持和文档,帮助用户更好地理解和应用这些器件。

    常见问题与解决方案


    问题一:如何设置DAC输出?
    - 解决方案:通过写入相应的数据至输入寄存器,并设置LDAC位来更新DAC寄存器,从而控制输出。
    问题二:电源管理中如何正确进入和退出休眠模式?
    - 解决方案:通过控制PD位来进入或退出休眠模式。确保在休眠模式下设备电流消耗降至最低。

    总结和推荐


    综合评估:
    CBM53D04/CBM53D14/CBM53D24 展现出了出色的性能和广泛的应用前景。其低功耗、高精度、以及宽温度范围是工业控制和便携式设备领域的理想选择。对于寻求高质量、可靠模拟输出解决方案的工程师来说,CBM53D系列是一个值得考虑的选项。
    推荐:
    强烈推荐在需要高精度模拟输出的应用中使用CBM53D04/CBM53D14/CBM53D24。其广泛的适用范围和强大的功能使其成为众多项目的关键组成部分。

CBM53D04BMS参数

参数
数模转换器数 4
分辨率 -
电压 - 电源,数字 -
架构 -
信噪比 -
微分非线性 -
差分输出 -
电压-电源,模拟 -
参考类型 -
采样率 -
最大稳定时间 -
输出类型 Voltage - Buffered
位数 8
通道数 -
积分非线性 -
接口类型 DSP,SPI
通用封装 MSOP-10

CBM53D04BMS厂商介绍

COREBAI是一家致力于开发和生产高性能聚合物材料的公司,其产品广泛应用于汽车、电子、建筑和消费品等行业。COREBAI的主要产品分类包括:

1. 工程塑料:这类材料因其高强度、耐热性和耐化学性而被用于制造各种机械零件和结构组件。

2. 特种聚合物:这些聚合物具有独特的物理或化学特性,适用于特定的技术应用,如耐高温、耐辐射或生物兼容性。

3. 复合材料:结合了两种或多种材料的优点,如轻质、高强度,常用于****和高性能汽车领域。

4. 热塑性弹性体:具有橡胶的弹性和塑料的加工便利性,适用于制造软管、密封件和减震器等。

5. 生物塑料:可生物降解的塑料,对环境影响小,适用于包装和一次性用品。

COREBAI的优势在于:

- 技术创新:不断研发新型材料以满足市场需求。
- 定制解决方案:根据客户特定需求提供定制化产品。
- 质量控制:严格的生产过程和质量管理体系确保产品一致性和可靠性。
- 环境可持续性:开发环保材料,减少对环境的影响。
- 全球网络:拥有广泛的全球分销网络,确保产品供应的及时性和便利性。

CBM53D04BMS数据手册

厂牌 PDF简要描述 下载
COREBAI/北京芯佰微电子 数模转换器(DAC) COREBAI/北京芯佰微电子 CBM53D04BMS CBM53D04BMS数据手册

CBM53D04BMS封装设计

查看详情并下载
Symbol
Footprint
3D Model
