LTC1821-1BCGW#TRPBF

产品分类: 数模转换器(DAC)
厂牌: ANALOG DEVICES
产品描述: 1 1 16 2μs Parallel ±2(Max) 5V ±1(Max) R-2R ±4.516.5 16bit 外部 Voltage - Buffered SSOP-36 贴片安装,黏合安装 2.64mm(高度)
供应商型号: Y-LTC1821-1BCGW#TRPBF
供应商: 期货订购
标准整包数: 1000

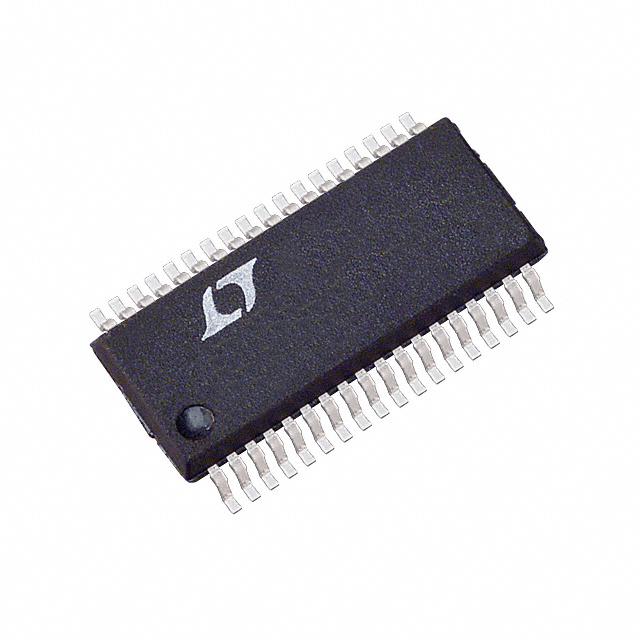

ANALOG DEVICES 数模转换器(DAC) LTC1821-1BCGW#TRPBF

LTC1821-1BCGW#TRPBF概述


    产品简介


    产品名称: LTC1821
    产品类型: 16位电压输出数字模拟转换器(DAC)
    主要功能:
    - 实现并行输入16位的数模转换
    - 提供单极性(0V至10V)和双极性(±10V)的电压输出范围
    - 高精度、快速稳定、低抖动输出
    应用领域:
    - 工业过程控制
    - 精密仪器仪表
    - 数字波形生成
    - 软件控制增益调整
    - 自动测试设备

    技术参数


    - 供电范围:
    - 单极性:0V至10V,±5V至±15V
    - 双极性:±10V,±5V至±15V
    - 精度参数:
    - 积分非线性误差(INL): ±0.25 LSB (典型值)
    - 微分非线性误差(DNL): ±0.2 LSB (典型值)
    - 增益误差(GE): ±2 LSB (典型值)
    - 性能指标:
    - 输出电压摆幅:±12.6V(在15V供电下)
    - 短路电流:12mA 至 40mA
    - 噪声密度:13 nV/√Hz (零码时),20 nV/√Hz (全码时)
    - 电气特性:
    - 数据传输时序参数:
    - 数据到写入(WR)建立时间:60 ns (最小值)
    - 数据到写入(WR)保持时间:0 ns (最大值)
    - 写入脉冲宽度(WR):25 ns (典型值)
    - 载入脉冲宽度(LD):55 ns (典型值)

    产品特点和优势


    - 高精度:
    - 通过内部校准电路确保16位的积分和微分非线性误差在±0.25 LSB内。

    - 快速响应:
    - 2µs内的满量程(10V)阶跃响应时间。
    - 低抖动:
    - 中心频率(中位跃迁)下抖动抑制至小于2 nV·s。
    - 多模式操作:
    - 支持单极性和双极性操作,灵活适应多种应用场景。

    应用案例和使用建议


    应用场景:
    - 工业过程控制: 在自动化生产线中精确调节各种参数,如温度、压力等。
    - 精密仪器仪表: 提供高精度测量所需稳定的输出信号。
    - 直接数字波形生成: 在无线通信设备中用于生成复杂调制信号。
    使用建议:
    - 供电稳定性: 确保供电电压稳定,避免波动对输出精度的影响。
    - 布局设计: 注意布局设计以减少噪声和干扰,特别是对于高频率和高增益的应用。
    - 参考电压选择: 根据应用需求合理选择参考电压(如±10V),确保输出范围满足要求。

    兼容性和支持


    - 兼容性:
    - 与其他标准工业电子元器件兼容,如与运算放大器LT1468配合使用,形成完整的信号处理链路。

    - 支持:
    - 线性科技公司(Linear Technology Corporation)提供全面的技术文档和支持服务,包括应用指南和故障排查手册。

    常见问题与解决方案


    - 问题: 供电电压超出规定范围。
    - 解决方法: 确保供电电压在规定的范围内(例如,单极性模式下的±5V至±15V)。
    - 问题: 输出信号不稳定。
    - 解决方法: 检查参考电压和外部连接电路是否正确,并考虑引入外部滤波器以降低噪声。

    总结和推荐


    综述:
    - LTC1821是一款高性能的16位电压输出DAC,具有高精度、快速响应和低抖动等特点。
    - 它特别适合于需要高精度和稳定性的应用场合,如工业控制和精密仪器仪表。
    推荐:
    - 我们强烈推荐LTC1821应用于需要高性能、高精度DAC的场合。其优异的性能和广泛应用范围使其成为业界领先的产品之一。

LTC1821-1BCGW#TRPBF参数

参数
电压 - 电源,数字 5V
分辨率 16bit
参考类型 外部
信噪比 -
架构 R-2R
最大稳定时间 2μs
接口类型 Parallel
通道数 1
数模转换器数 1
微分非线性 ±1(Max)
积分非线性 ±2(Max)
采样率 -
输出类型 Voltage - Buffered
差分输出
电压-电源,模拟 ±4.516.5
位数 16
长*宽*高 2.64mm(高度)
通用封装 SSOP-36
安装方式 贴片安装,黏合安装
应用等级 商业级
零件状态 在售
包装方式 卷带包装

LTC1821-1BCGW#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC1821-1BCGW#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 数模转换器(DAC) ANALOG DEVICES LTC1821-1BCGW#TRPBF LTC1821-1BCGW#TRPBF数据手册

LTC1821-1BCGW#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
