AK5578EN

产品分类: 数模转换器(DAC)
产品描述: 8 DSD,I2S Delta-Sigma 130dB 768Ksps 32bit VQFN-64-EP 贴片安装,黏合安装 9mm*9mm*830μm
供应商型号: 14M-AK5578EN
供应商: 云汉优选
标准整包数: 1

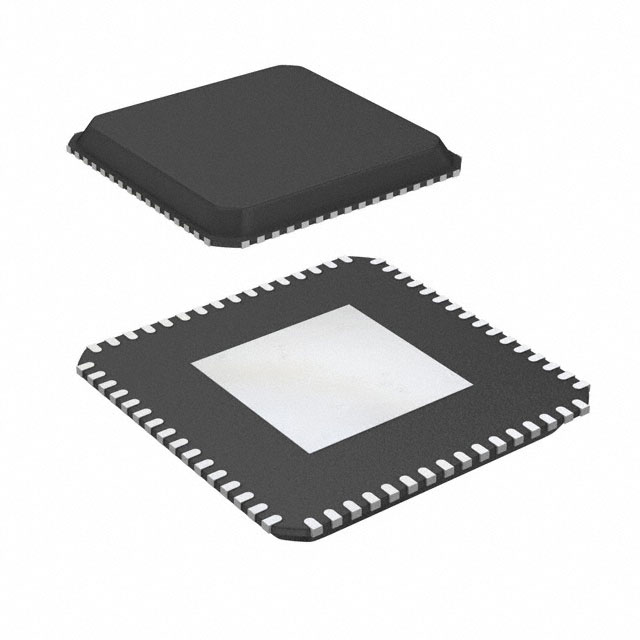

ASAHI KASEI MICRODEVICES 数模转换器(DAC) AK5578EN

AK5578EN概述

    AK5578 32位音频转换器产品概述及技术解析

    1. 产品简介


    AK5578是一款专为数字音频系统设计的高性能32位、768kHz采样率差分输入模拟到数字(A/D)转换器。这款芯片集成了一个8通道的A/D转换器,非常适合混音器和多声道录音设备。其支持多种数字滤波器,并具备支持TDM音频格式的能力,便于连接至DSP(数字信号处理器)。此外,它还支持高达11.2MHz的DSD输出。

    2. 技术参数


    - 采样率: 8 kHz - 768 kHz
    - 输入方式: 全差分输入
    - 信噪比(S/(N+D): 112 dB
    - 动态范围(DR): 121 dB(8-to-4模式:124 dB,8-to-2模式:127 dB,8-to-1模式:130 dB)
    - 串扰隔离: 121 dB(同上)
    - 电源电压: 模拟部分:4.75-5.25 V;数字部分:1.7-1.98 V 或 3.0-3.6 V
    - 输出格式:
    - PCM模式: 24/32位MSB对齐,I2S或TDM
    - DSD模式: DSD Native 64、128、256
    - TDM模式下最大化的插槽效率
    - 支持的TDM接口:
    - TDM512: fs= 48 kHz
    - TDM256: fs= 96 kHz 或 48 kHz
    - TDM128: fs= 192 kHz、96 kHz 或 48 kHz
    - 工作模式: 主模式和从模式
    - 检测功能: 输入溢出标志
    - 串行接口: 3线串行接口和I2C微处理器接口(也可通过引脚设置进行配置)
    - 功耗: 536 mW(AVDD=5.0 V,TVDD=3.3 V,fs=48 kHz)
    - 封装: 64引脚QFN

    3. 产品特点和优势


    - 高精度: 高达121 dB的动态范围,确保在各种应用场合下的高品质音频捕捉。
    - 灵活的采样率支持: 从8 kHz到768 kHz的宽广采样范围,满足不同需求。
    - 多种数字滤波器: 内置四种低通滤波器,提供更高的灵活性。
    - 强大的DSD支持: 支持高达11.2 MHz的DSD输出,适用于高端音频处理。
    - 优化的数据放置: 通过优化的数据放置模式实现TDM模式下的最大插槽效率。

    4. 应用案例和使用建议


    - 混音器: 由于其支持多个通道,非常适合用于混音场景。
    - 多声道录音设备: 8个差分通道可以支持多声道录音,提升音频质量。
    - 建议: 在设计过程中要注意电源管理和功耗控制,合理选择引脚配置以最大化系统效率。

    5. 兼容性和支持


    - 兼容性: 支持多种音频接口格式(如TDM、I2S、DSD),易于集成到现有的音频系统中。
    - 支持: 厂商提供了详尽的技术文档和支持服务,有助于解决使用过程中遇到的各种问题。

    6. 常见问题与解决方案


    - 问题: 无法正常启动。
    - 解决方法: 确认所有电源电压均在推荐范围内,并按照正确的顺序上电。
    - 问题: 输出音频失真。
    - 解决方法: 检查输入信号是否在允许范围内,调整内部滤波器设置。

    7. 总结和推荐


    AK5578以其卓越的性能、广泛的频率响应范围和丰富的功能,在专业音频系统设计中表现出色。对于追求高品质音频捕捉和处理的应用来说,AK5578无疑是一个理想的选择。建议在开发过程中仔细参考技术手册,充分利用其所有功能,以获得最佳的性能表现。

AK5578EN参数

参数
电压 - 电源,数字 -
输出类型 -
信噪比 130dB
分辨率 32bit
差分输出 -
架构 Delta-Sigma
采样率 768Ksps
参考类型 -
最大稳定时间 -
积分非线性 -
通道数 8
微分非线性 -
数模转换器数 -
电压-电源,模拟 -
接口类型 DSD,I2S
位数 -
长*宽*高 9mm*9mm*830μm
通用封装 VQFN-64-EP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

AK5578EN厂商介绍

Asahi Kasei Microdevices Corporation(旭化成微电子公司)是日本旭化成集团下属的一家半导体公司,专注于高性能模拟和混合信号集成电路的设计、开发和制造。公司的产品广泛应用于工业、汽车、通信和消费电子等领域。

主营产品分类:
1. 电源管理:包括DC/DC转换器、电源监控器等,用于提高电源效率和稳定性。
2. 音频/视频:包括音频放大器、视频接口芯片等,用于提升音质和视频显示效果。
3. 通信接口:包括以太网PHY、USB接口芯片等,用于实现高速数据传输。
4. 传感器:包括温度、湿度传感器等,用于环境监测和控制。
5. 微控制器:包括8位、16位、32位微控制器,用于各种嵌入式系统。

应用领域:
1. 工业自动化:用于控制和监测生产线,提高生产效率和安全性。
2. 汽车电子:用于车载娱乐系统、安全系统等,提升驾驶体验和安全性。
3. 通信设备:用于基站、路由器等设备,实现高速稳定的数据传输。
4. 消费电子:用于智能手机、平板电脑等设备,提升用户体验。

Asahi Kasei Microdevices的优势:
1. 技术领先:拥有强大的研发团队,不断推出创新产品。
2. 质量可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
3. 客户支持:提供专业的技术支持和定制化服务,满足客户需求。
4. 全球布局:在全球设有多个研发中心和销售网络,便于与客户沟通和合作。

AK5578EN数据手册

厂牌 PDF简要描述 下载
ASAHI KASEI MICRODEVICES 数模转换器(DAC) ASAHI KASEI MICRODEVICES AK5578EN AK5578EN数据手册

AK5578EN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 113.7629
10+ ¥ 112.6897
30+ ¥ 109.47
100+ ¥ 107.3235
库存: 294
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 113.76
直接购买
加入购物车
