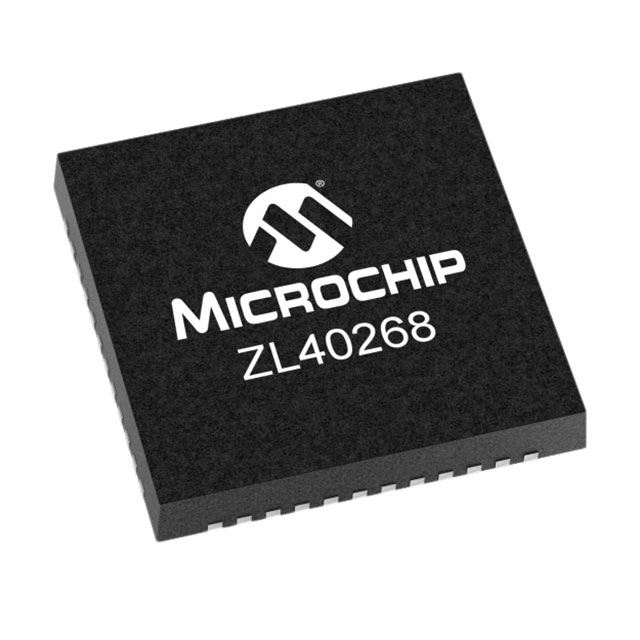

ZL40268LDG1

产品分类: 时钟缓存器
产品描述: 1.5GHz QFN 贴片安装
供应商型号: 150-ZL40268LDG1-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY 时钟缓存器 ZL40268LDG1

ZL40268LDG1概述

    ZL40268 八输出低抖动扇出缓冲器技术手册

    产品简介


    ZL40268 是一款由 Microchip Technology Inc. 设计的高性能八输出 HCSL/LVDS/LVPECL 扇出缓冲器。该芯片具备多种输入和输出选择能力,能够适应不同的信号标准(如 LVPECL、HCSL、LVDS、SSTL 和 LVCMOS),并能直接接受晶体振荡器或单端信号输入。ZL40268 的主要功能是为高速通信、计算机和工业应用提供精准的时钟分配和信号传输解决方案。

    技术参数


    - 输入多路复用器: 支持三路输入,其中两路可以接收差分信号或单端信号,第三路可接受晶体或单端信号。
    - 输出通道: 八个差分 HCSL/LVDS/LVPECL 输出通道。
    - 超低附加抖动: 仅 24 fs(在 12 kHz 至 20 MHz 频率范围内的 625 MHz 时钟频率下)。
    - 时钟频率支持: 0 到 1.5 GHz。
    - 电源电压: 支持 2.5V 或 3.3V。
    - 输出至输出偏移: 最大值为 50 ps。
    - 控制方式: 可通过 I²C 或硬件控制引脚进行配置。
    - 嵌入式 LDO 稳压器: 提供出色的电源噪声抑制能力。

    产品特点和优势


    ZL40268 的最大亮点在于其极低的附加抖动(24 fs)和高精度的时钟输出。这使得它非常适合用于需要极高稳定性和精确性的场合,例如 PCIe 时钟分配、无线通信、逻辑翻译等领域。此外,该芯片内置的低噪声稳压器进一步提升了整体性能,确保即使在复杂的供电环境下也能保持稳定的输出。

    应用案例和使用建议


    ZL40268 广泛应用于高速通信、计算平台及测试设备中。典型的应用包括 PCIe Gen1/2/3/4/5 的时钟分配、OTN、SONET/SDH、GE 和 10 GE 的信号处理。在实际使用过程中,建议用户根据具体需求选择合适的输入类型和输出格式,同时确保电源滤波电路的设计符合规范,以达到最佳效果。

    兼容性和支持


    ZL40268 完全兼容常见的信号标准,易于与其他设备集成。Microchip Technology Inc. 提供全面的技术支持和服务,包括详细的用户手册、样品申请和技术咨询,帮助客户快速部署产品。

    常见问题与解决方案


    - 问: 如何设置默认参数?
    答: 可以通过一次性编程(OTP)实现工厂默认设置。
    - 问: 输出信号不稳定怎么办?
    答: 检查电源电压是否符合要求,并调整相关的 LDO 设置。
    - 问: 如何校准输入信号?
    答: 使用外部校准工具手动调节输入信号电平和增益。

    总结和推荐


    总体而言,ZL40268 是一款卓越的八输出低抖动扇出缓冲器,特别适合于对信号质量要求极高的应用环境。凭借其先进的设计和技术优势,它在市场上具有很强的竞争实力。对于需要高性能时钟分配和信号处理的项目,我们强烈推荐使用 ZL40268。如果您有任何疑问或需要更多详细信息,请联系 Microchip 的技术支持团队获取帮助。

ZL40268LDG1参数

参数
最小工作供电电压 -
最大工作供电电压 -
差分 - 输入:输出
输出信号类型 -
最大输入频率 1.5GHz
输入信号类型 -
最大传播延迟时间 -
电路数 1
输出数量 -
48-VFQFN Exposed Pad
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
包装方式 托盘

ZL40268LDG1厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ZL40268LDG1数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 时钟缓存器 MICROCHIP TECHNOLOGY ZL40268LDG1 ZL40268LDG1数据手册

ZL40268LDG1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.9528 ¥ 33.4012
25+ $ 3.172 ¥ 26.5457
100+ $ 3.068 ¥ 25.6753
库存: 63
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 33.4
直接购买
加入购物车
