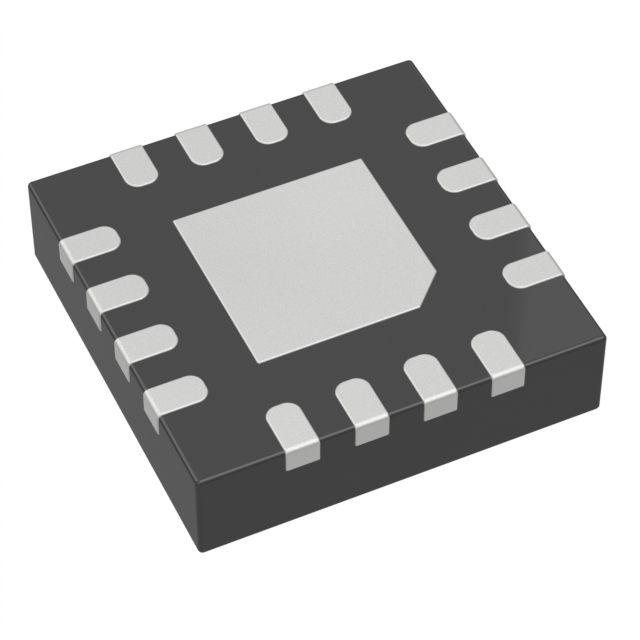

ZL40215LDG1

产品分类: 时钟缓存器
产品描述: 2.375V 3.465V QFN 贴片安装
供应商型号: ZL40215LDG1
供应商: Master
标准整包数: 5
MICROCHIP TECHNOLOGY 时钟缓存器 ZL40215LDG1

ZL40215LDG1概述

    # 微秒级低抖动1:4 LVDS扇出缓冲器 ZL40215 技术手册

    产品简介


    ZL40215 是一款由 Microsemi Corporation 生产的高精度 1:4 LVDS(Low Voltage Differential Signaling)扇出缓冲器,具有接受差分信号或单端输入的能力,支持 LVPECL、LVDS、CML 和 HCSL 等多种电平标准。其核心特性包括超低附加抖动(78 fs RMS),适合高速时钟分配及电信与计算领域的应用。
    主要功能:
    - 接受差分或单端输入信号。
    - 输出频率高达 750 MHz。
    - 支持 LVPECL、LVDS、CML 和 HCSL 等接口。
    - 内置输入偏置网络和上拉电阻。
    - 集成低功耗线性稳压器。
    应用领域:
    - 通用时钟分配系统。
    - 低抖动时钟树构建。
    - 逻辑电平转换。
    - 数据信号恢复。
    - 有线通信(如 OTN、SONET/SDH、GE、10GE、FC 和 10G FC)。
    - 无线通信。
    - 高性能微处理器时钟分配。

    技术参数


    | 参数类别 | 技术指标 |

    | 输入信号 | 差分或单端输入,支持 LVPECL、LVDS、CML 和 HCSL |
    | 电源电压 | 2.5 V 或 3.3 V |
    | 电流消耗 | 62 mA |
    | 工作温度 | -40°C 至 +85°C |
    | 最大频率 | 750 MHz |
    | 抖动性能 | 78 fs RMS |

    产品特点和优势


    独特功能:
    1. 超低附加抖动:78 fs RMS 的随机抖动性能,适用于高性能时钟分配。
    2. 灵活接口支持:多种信号格式兼容,适应广泛的应用需求。
    3. 高可靠性设计:内置 LDO 稳压器,抗电源噪声能力强。
    市场竞争力:
    - 相较于传统时钟缓冲器,ZL40215 在时钟抖动控制和信号完整性方面表现出色,特别适合电信、服务器和存储设备等领域。
    - 支持多种电压模式(2.5 V 和 3.3 V),便于集成到不同平台。

    应用案例和使用建议


    实际应用场景:
    1. 电信网络设备:作为光纤通信设备的核心时钟分配单元,提供精确的时钟信号。
    2. 服务器架构:用于构建高性能计算节点内的时钟树。
    3. 存储解决方案:支持高速存储介质的数据传输时钟同步。
    使用建议:
    - 电路设计:在 PCB 布局时需确保电源滤波电容靠近芯片引脚,推荐采用 10 μF 和 0.1 μF 的组合配置。
    - 接地处理:建议将接地引脚通过短路径连接至公共地平面,减少高频噪声干扰。

    兼容性和支持


    ZL40215 支持主流通信协议(如 OTN、SONET/SDH),与大多数标准接口兼容。Microsemi Corporation 提供详尽的技术文档、参考设计支持及客户咨询服务,确保用户能够高效部署此产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出信号幅度不足 | 检查电源电压是否符合要求(2.5 V 或 3.3 V)。 |
    | 时钟抖动超出预期 | 确认电源滤波电容布置是否正确,并检查 PCB 设计。 |
    | 无法正常启动 | 核对控制引脚配置是否准确。 |

    总结和推荐


    综合评估:
    ZL40215 凭借其卓越的时钟抖动控制能力和多协议支持能力,在电信和高端计算市场中占据重要地位。其易用性和稳定性使其成为构建高性能时钟分配系统的理想选择。
    推荐使用:
    我们强烈推荐 ZL40215 用于需要高精度时钟信号的场景,尤其是对抖动性能敏感的应用领域。对于希望提升系统可靠性的工程师来说,这款产品无疑是最佳选择之一。

ZL40215LDG1参数

参数
最小工作供电电压 2.375V
最大工作供电电压 3.465V
差分 - 输入:输出
最大传播延迟时间 -
输入信号类型 -
最大输入频率 -
电路数 1
输出信号类型 -
输出数量 4
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 托盘

ZL40215LDG1厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
