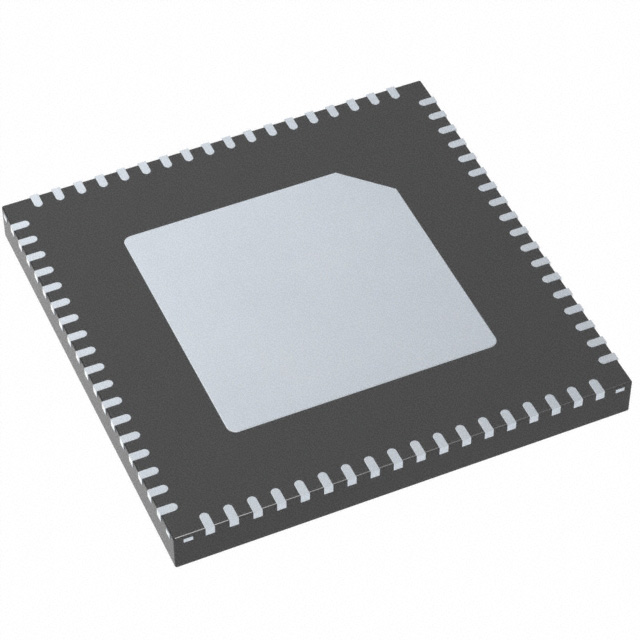

ZL40292LDG1

产品分类: 时钟缓存器
产品描述: 3.135V 3.465V 250MHz QFN-72 贴片安装
供应商型号: 494-ZL40292LDG1
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 时钟缓存器 ZL40292LDG1

ZL40292LDG1概述


    产品简介


    ZL40292 20-输出DB2000Q缓冲器
    ZL40292是一款完全符合Intel DB2000Q标准的超低附加抖动、低功耗20输出HCSL PCIe缓冲器。它广泛应用于PCIe时钟分配、Intel QPI、服务器、存储及数据中心、交换机和路由器等领域。该缓冲器提供20个超低附加抖动(最大20飞秒)的差分输出,支持从0到250 MHz的时钟频率。

    技术参数


    - 时钟输入范围: 0 Hz 至 250 MHz
    - 时钟输出: 20个差分输出(每对具有85欧姆终端电阻)
    - 附加抖动: 最大20飞秒
    - 电源电压: 3.3V ± 5%
    - 工作温度范围: -40°C 至 +85°C
    - 输出到输出偏移: 最大50皮秒
    - 引脚配置: 72引脚QFN封装(10mm x 10mm)

    产品特点和优势


    1. 高精度: 20飞秒的最大附加抖动确保了极高的信号完整性。
    2. 宽泛的工作频率: 支持0到250 MHz的时钟频率,适用于多种应用场景。
    3. 低功耗: 在保证高性能的同时降低了功耗。
    4. 内置低通滤波器: 提供优异的电源噪声抑制能力。
    5. 易于集成: 仅需少量外部组件即可实现卓越性能。

    应用案例和使用建议


    应用案例:
    - PCIe时钟分配: ZL40292可用于PCIe 1/2/3/4/5标准下的时钟分配,确保系统的稳定性和可靠性。
    - 服务器和存储: 适合于服务器、存储及数据中心,提供高性能的时钟同步功能。
    使用建议:
    - 确保所有未使用的输出保持未连接状态。
    - 使用0.1微法电容进行电源滤波,以减少噪声影响。
    - 尽可能选择阻值匹配的电阻,以确保传输线两端正确匹配。

    兼容性和支持


    ZL40292与Intel DB2000Q标准完全兼容,可在Intel QPI系统中无缝集成。厂商提供详尽的技术文档和客户服务支持,帮助用户快速上手和解决问题。

    常见问题与解决方案


    - Q: 如何处理电源噪声?
    - A: 使用低ESR和低ESL的0.1微法电容进行电源滤波。
    - Q: 输出偏移过大的原因是什么?
    - A: 检查各输出端的终端电阻是否匹配。如果不匹配,重新调整阻值至85欧姆。
    - Q: 如何避免信号完整性问题?
    - A: 使用合适的终端电阻,确保传输线的两端正确匹配。同时,尽量减小寄生电感和电容的影响。

    总结和推荐


    综述:
    ZL40292是一款专为高性能应用设计的缓冲器,具备出色的时钟分配能力和低功耗特性。其宽泛的工作频率范围和强大的兼容性使其成为服务器、存储及数据中心等领域的重要选择。
    推荐:
    强烈推荐使用ZL40292,尤其是在需要高性能、低附加抖动和宽工作频率的应用场合。厂商的支持和技术文档使得其易于集成和维护。

ZL40292LDG1参数

参数
最小工作供电电压 3.135V
最大工作供电电压 3.465V
输出数量 -
最大输入频率 250MHz
差分 - 输入:输出
输出信号类型 -
电路数 1
输入信号类型 -
最大传播延迟时间 -
72-VFQFN Exposed Pad
通用封装 QFN-72
安装方式 贴片安装
零件状态 在售
包装方式 托盘
