ZL30121GGG2V2

产品分类: 锁相环
产品描述: 是 2.97V 3.63V 622.08MHz BGA 贴片安装
供应商型号: ZL30121GGG2V2
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY 锁相环 ZL30121GGG2V2

ZL30121GGG2V2概述


    产品简介


    ZL30121 SONET/SDH低抖动系统同步器是一款高度集成的芯片,专为网络设备的同步需求设计。该产品支持多种电信标准,包括Telcordia GR-253、GR-1244、ITU-T G.781 SETS、G.813 SEC、G.823、G.824 和 G.825 等。它能够提供稳定的输出时钟信号,广泛应用于先进传输控制系统(Advanced TCATM)、多业务边缘交换机或路由器、多业务供应平台(MSPPs)、复用器(ADM)、无线/有线网关、无线基站、DSLAM/下一代数字用户线路集中器(DLC)和核心路由器等领域。

    技术参数


    | 参数 | 值 |

    | 输出频率范围 | 最高可达622.08 MHz |
    | 内部APLL抖动 | <3 ps RMS |
    | 可编程输出频率 | 从8 kHz到77.76 MHz(步长为8 kHz),外加2 kHz |
    | 输入参考个数 | 8个 |
    | 主从配置支持 | 是 |
    | 输入至输出延迟调整 | 可配置 |
    | 输出至输出相位对齐 | 可配置 |
    | 工作温度范围 | -40°C至+85°C |

    产品特点和优势


    ZL30121 的独特功能使其在市场上具有显著的竞争优势:
    - 支持多种国际标准,确保广泛的适用性。
    - 高精度的内部APLL保证了极低的输出抖动,适合高性能应用。
    - 灵活的可编程输出能力使得设备可以适应不同的应用场景。
    - 独立配置的双DPLL模块提供了强大的灵活性和可靠性。
    - 提供精确的输入参考监控机制,自动处理不合规的输入信号。

    应用案例和使用建议


    应用案例
    ZL30121被广泛应用于以下场景:
    - 高级传输控制:作为核心组件参与构建稳定的数据传输网络。
    - 多服务边缘设备:确保多种服务在同一网络上的无缝连接。
    - DSLAM设备:支持高速互联网接入服务。
    使用建议
    为了充分发挥ZL30121的功能,建议采取以下措施:
    - 在设计阶段充分考虑所有可能的工作条件,确保选择合适的电源管理和散热解决方案。
    - 定期检查输入参考的质量,必要时实施维护。
    - 根据具体需求调整输出频率和相位对齐设置,以达到最佳性能。

    兼容性和支持


    ZL30121与大多数主流电子元件和系统兼容,且支持IEEE 1149.1 JTAG边界扫描技术,便于调试和维护。制造商提供了详尽的技术文档和支持服务,帮助用户快速解决问题并实现高效部署。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出频率不稳定 | 检查电源电压是否符合要求 |
    | 输入参考无法锁定 | 确认输入参考信号质量,并适当调整阈值设定 |
    | 设备初始化失败 | 重新执行设备复位操作 |

    总结和推荐


    综上所述,ZL30121 SONET/SDH低抖动系统同步器凭借其卓越的技术规格、灵活的应用特性及广泛的行业认可度,在通信领域表现优异。对于需要高性能、高可靠性的网络同步解决方案的企业来说,ZL30121无疑是一个值得信赖的选择。我们强烈推荐此产品用于各种高端通信设备中。

ZL30121GGG2V2参数

参数
最大工作供电电压 3.63V
最小工作供电电压 2.97V
PLL-锁相环
最大输入频率 622.08MHz

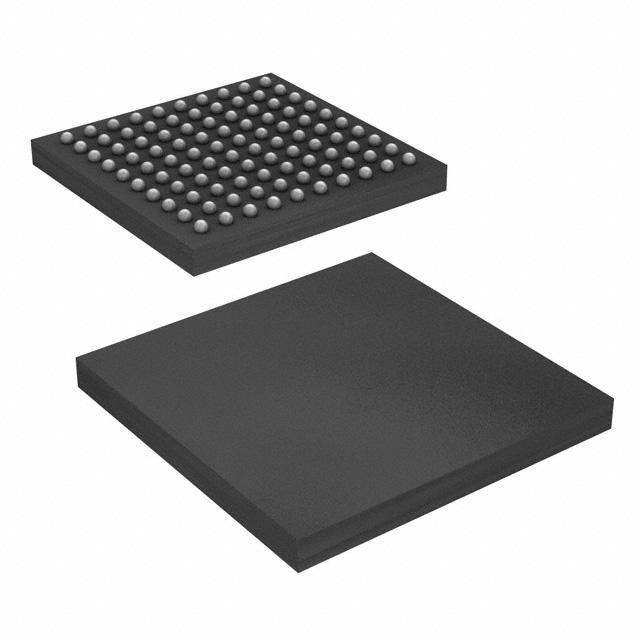

100-FBGA
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 托盘

ZL30121GGG2V2厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ZL30121GGG2V2数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 锁相环 MICROCHIP TECHNOLOGY ZL30121GGG2V2 ZL30121GGG2V2数据手册

ZL30121GGG2V2封装设计

查看详情并下载
Symbol
Footprint
3D Model
