ZL30102QDG1

产品分类: 锁相环
产品描述: 是 2.97V 3.63V 65.536MHz QFP 贴片安装
供应商型号: ZL30102QDG1
供应商: 国内现货
标准整包数: 100
MICROCHIP TECHNOLOGY 锁相环 ZL30102QDG1

ZL30102QDG1概述

    ZL30102 数据手册

    产品简介


    ZL30102是一款专门设计用于同步并控制DS1/E1传输设备网络时钟的芯片。它通过数字相位锁相环(DPLL)提供定时和同步功能,并且可以与三种网络参考或其他系统主时钟参考保持相位锁定。这款芯片广泛应用于DSLAMs、网关、PBXs等多干道DS1/E1终端系统,同时也可以作为H.110 CT总线、ST-BUS、GCI以及其他时间分割多路复用(TDM)总线的时钟和帧脉冲源。

    技术参数


    - 支持同步到H.110主时钟和次级主时钟对,保持最小相位偏移。
    - 符合Telcordia GR-1244-CORE标准的Stratum 4和4E。
    - 支持ITU-T G.823和G.824,针对2048 kbit/s和1544 kbit/s接口。
    - 支持ANSI T1.403和ETSI ETS 300 011标准的ISDN PRI接口。
    - 支持简单硬件控制接口,手动和自动无损参考切换。
    - 可接受三种输入参考信号,可同步到8 kHz、1.544 MHz、2.048 MHz、8.192 MHz 或 16.384 MHz的组合输入。
    - 提供范围广泛的时钟输出:1.544 MHz、2.048 MHz、3.088 MHz、6.312 MHz、16.384 MHz,以及4.096 MHz和8.192 MHz或32.768 MHz和65.536 MHz。
    - 提供5种8 kHz帧脉冲样式。
    - 持续频率精度为1×10^-7。
    - 提供锁定、保持和可选超出范围指示。
    - 衰减漂移至1.8 Hz。
    - 所有输出时钟的固有抖动小于0.6 nspp。
    - 外部主时钟源:时钟振荡器或晶体振荡器。

    产品特点和优势


    ZL30102的主要优势在于其能够确保系统可靠性,监控参考频率的准确性和稳定性,即使在网络抖动高时也能保持主时钟和次级时钟输出的紧密相位对齐。此外,它支持多种输入参考和输出频率,以及简单易用的硬件控制接口,使得其在多种应用场景中表现出色。

    应用案例和使用建议


    ZL30102常用于DSLAMs、网关、PBXs等多干道DS1/E1终端系统中,实现同步和定时控制。对于这些系统,安装时需要考虑电源供应的去耦合,并且应当连接一个外部主时钟源,如时钟振荡器或晶体振荡器。在具体应用中,可以根据需求选择合适的输出频率和帧脉冲样式,以满足不同系统的时序要求。

    兼容性和支持


    ZL30102适用于符合Telcordia、ETSI、ITU-T和ANSI网络规范的网络设备。它还提供了详细的控制和操作模式,使得用户可以通过编程来灵活配置设备的行为。厂商提供了全面的技术支持和维护信息,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题: 如何处理参考频率超出范围的情况?
    - 解决方案: 可以通过调整OORSEL(超出范围选择)寄存器来设置参考频率的阈值,从而避免参考频率超出范围的情况。
    - 问题: 为什么在启动时需要一个复位电路?
    - 解决方案: 在启动时,复位电路确保所有内部寄存器被初始化到已知状态,从而保证系统稳定运行。
    - 问题: 无法进入锁定模式怎么办?
    - 解决方案: 首先检查输入参考信号是否正确,并确保电源供应稳定。如果问题依然存在,可能需要重新配置PLL参数。

    总结和推荐


    ZL30102是一款高性能的DS1/E1同步器,具有出色的性能和稳定性,适用于多种通信系统。它具备易于使用的控制接口和广泛的频率输出选项,使其成为电信领域的理想选择。强烈推荐在需要高度同步和定时控制的应用中使用此产品。

ZL30102QDG1参数

参数
PLL-锁相环
最大输入频率 65.536MHz
最大工作供电电压 3.63V
最小工作供电电压 2.97V

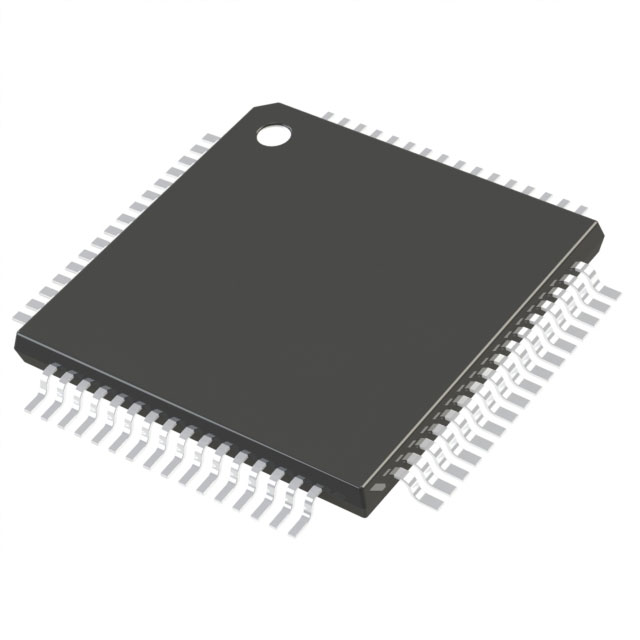

64-TQFP
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 托盘

ZL30102QDG1厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ZL30102QDG1数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 锁相环 MICROCHIP TECHNOLOGY ZL30102QDG1 ZL30102QDG1数据手册

ZL30102QDG1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 532.456
200+ ¥ 523.032
300+ ¥ 518.32
库存: 7000
起订量: 100 增量: 160
交货地:
最小起订量为:100
合计: ¥ 53245.6
