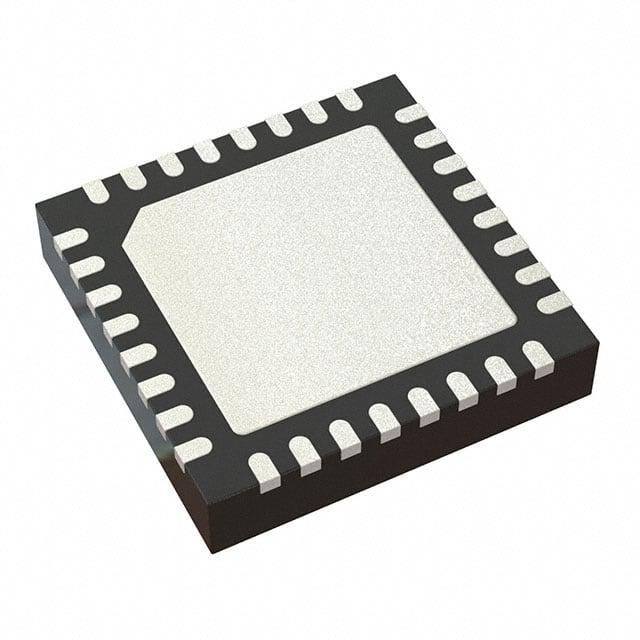

ZL30112LDG1

产品分类: 锁相环
产品描述: 是 2.97V 3.63V 8.192MHz QFN-32-EP 贴片安装
供应商型号: 494-ZL30112LDG1
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 锁相环 ZL30112LDG1

ZL30112LDG1概述


    产品简介


    ZL30112 SLIC/CODEC DPLL
    ZL30112是Zarlink Semiconductor公司推出的一款专门针对POTS SLIC(Primary Over-The-Line Interface Circuit)和CODEC(编解码器)的数字相位锁定环路(Digital Phase-Locked Loop, DPLL)。它主要用于网络接口卡的时钟和同步信号的提供。ZL30112能够同步到8 kHz、2.048 MHz、8.192 MHz或19.44 MHz的输入参考信号,并提供2.048 MHz和8.192 MHz的输出时钟以及8 kHz的帧脉冲信号。此外,该器件还具备自动进入和退出自由运行模式的功能,在参考信号失效时能够确保系统可靠性。

    技术参数


    - 输入参考频率: 8 kHz, 2.048 MHz, 8.192 MHz 或 19.44 MHz
    - 输出时钟频率: 2.048 MHz 和 8.192 MHz
    - 输出帧脉冲: 8 kHz
    - 相位误差: 小于0.6 nsecpp(所有输出时钟)
    - 锁相带宽: 29 Hz
    - 外部主时钟源: 20 MHz 的时钟振荡器或晶体
    - 控制接口: 简单的硬件控制接口

    产品特点和优势


    - 高精度同步: 能够同步到多种频率的输入参考信号,提供稳定的时钟输出。
    - 低相位误差: 输出时钟具有小于0.6 nsecpp的相位误差,保证了高精度的时钟输出。
    - 自动模式切换: 具备自动进入和退出自由运行模式的能力,确保系统在参考信号失效时仍能保持稳定运行。
    - 高可靠性: 内置监控机制,能够检测参考信号的稳定性和及时通知锁相环状态变化。

    应用案例和使用建议


    ZL30112广泛应用于电话系统、宽带接入设备和通信网络等场合。例如,在POTS SLIC/CODEC的应用中,ZL30112可以提供精确的时钟和同步信号,确保通信系统的稳定性。在实际应用中,应注意以下几点建议:
    - 在电源启动时,确保RST引脚保持低电平至少300 ns。
    - 输出时钟不宜直接驱动大负载,应通过缓冲器来驱动。
    - 在安装过程中,确保正确的接地连接,以提高系统的抗干扰能力。

    兼容性和支持


    ZL30112与多种时钟振荡器和晶体兼容,能够提供32引脚QFN封装。Zarlink Semiconductor公司为该器件提供了详细的技术文档和支持,包括应用指南、软件工具和详细的故障排除指南。

    常见问题与解决方案


    - 问题: 输出时钟不稳定。
    - 解决方案: 检查参考信号输入是否稳定,确认是否进入了自由运行模式。
    - 问题: 锁定指示灯未亮。
    - 解决方案: 检查RST引脚是否正确初始化,确保输入参考信号正常。
    - 问题: 输出时钟相位误差较大。
    - 解决方案: 调整内部补偿电路,检查时钟源是否符合要求。

    总结和推荐


    综上所述,ZL30112是一款功能强大、可靠度高的时钟同步芯片,特别适合需要高精度时钟和同步信号的应用场合。其简单易用的硬件接口、丰富的功能和出色的性能使其在市场上具备较强的竞争力。因此,强烈推荐使用ZL30112来满足各种时钟同步需求。

ZL30112LDG1参数

参数
最大输入频率 8.192MHz
最大工作供电电压 3.63V
最小工作供电电压 2.97V
PLL-锁相环
32-VFQFN Exposed Pad
通用封装 QFN-32-EP
安装方式 贴片安装
零件状态 在售
包装方式 托盘

ZL30112LDG1厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
