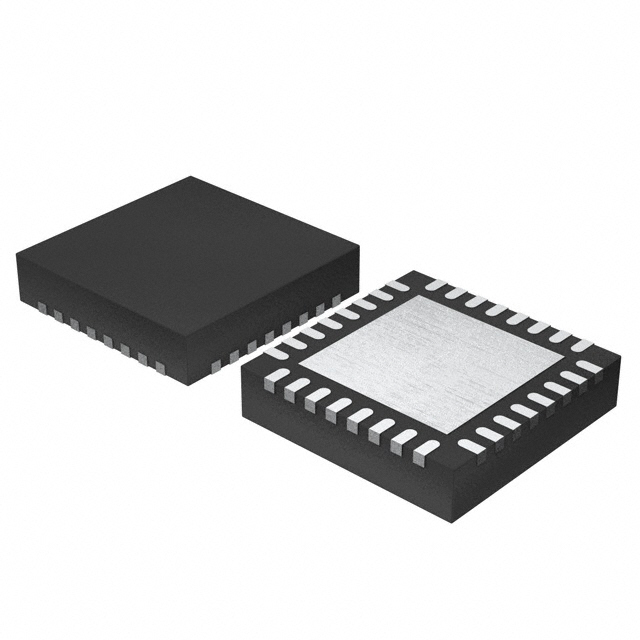

ZL40216LDG1

产品分类: 时钟缓存器
产品描述: 2.375V 3.465V 750MHz QFN 贴片安装
供应商型号: ZL40216LDG1-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY 时钟缓存器 ZL40216LDG1

ZL40216LDG1概述

    # 微波集成电路芯片ZL40216技术手册解析

    产品简介


    ZL40216是一款高性能的低电压差分信号(LVDS)时钟分配缓冲器,由Microsemi公司设计生产。该产品具有6路精确输出,适用于多种输入信号类型,包括差分输入和单端输入。支持的输入信号类型涵盖LVPECL、LVDS、CML、HCSL及LVCMOS。ZL40216能够支持高达750 MHz的操作频率,广泛应用于高精度时钟分配和通信系统。
    主要功能
    - 接受差分或单端输入信号
    - 高达750 MHz的工作频率
    - 精确的LVDS输出
    应用领域
    - 通用时钟分配
    - 低抖动时钟树
    - 逻辑信号翻译
    - 时钟和数据信号恢复
    - 有线通信:OTN、SONET/SDH、GE、10GE、FC和10G FC
    - 无线通信
    - 高性能微处理器时钟分配
    - PCI Express第一代、第二代、第三代时钟分配

    技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入/输出类型 | 多种 |
    | 工作电压 | 2.5V | 3.3V V |
    | 功耗 | 93 mA |
    | 最大操作频率 750 MHz |
    | 超量调节电源噪声 | LDO |
    电气特性
    - 电源电压范围:2.5V ±5% 或 3.3V ±5%
    - 工作温度范围:-40°C 至 +85°C
    性能指标
    - 加性抖动:104 fs RMS

    产品特点和优势


    ZL40216拥有诸多技术优势,使其在市场上具备较强的竞争力:
    - 支持多种输入信号类型,提供高度灵活性;
    - 出色的低加性抖动性能(104 fs RMS),确保信号传输的高精度;
    - 内置低噪LDO稳压器,有效抑制电源噪声;
    - 宽泛的工作温度范围(-40°C至+85°C),适应恶劣工作环境;
    - 高速响应能力,最大操作频率可达750 MHz。

    应用案例和使用建议


    应用案例
    ZL40216广泛应用于通信和计算机领域。例如,在光纤通信网络中,它用于分布同步信号;在数据中心中,作为PCI Express系统的时钟分配模块;在微处理器平台中,提供精确的时钟信号。
    使用建议
    为了充分发挥ZL40216的性能,建议在电路设计时注意以下几点:
    1. 使用推荐的去耦电容布局,以减少电源噪声对信号质量的影响。
    2. 保持合理的PCB走线阻抗匹配,避免信号反射。
    3. 在高频段使用屏蔽措施,防止电磁干扰。

    兼容性和支持


    ZL40216与多种接口标准兼容,如LVPECL、LVDS、CML等。此外,Microsemi公司提供了详尽的技术文档和支持服务,帮助用户快速上手并解决实际应用中的问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出信号幅度不足 | 检查供电电压是否正常 |
    | 输入信号失真 | 确保输入阻抗匹配 |
    | 温度过高 | 添加散热片或降低工作频率 |

    总结和推荐


    综上所述,ZL40216凭借其卓越的性能指标、广泛的适用性以及良好的用户支持,是高精度时钟分配领域的理想选择。对于需要处理高速、低抖动信号的应用场合,推荐使用这款产品。希望本文提供的信息能为您的选型决策提供有力参考。

ZL40216LDG1参数

参数
最小工作供电电压 2.375V
最大工作供电电压 3.465V
输入信号类型 -
输出信号类型 -
电路数 1
差分 - 输入:输出
最大传播延迟时间 -
最大输入频率 750MHz
输出数量 6
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 托盘

ZL40216LDG1厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
