ZL30160GGG2

产品分类: 锁相环
产品描述: 是 750MHz BGA 贴片安装
供应商型号: ZL30160GGG2
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY 锁相环 ZL30160GGG2

ZL30160GGG2概述

    ZL30160 四通道通用时钟转换器技术手册

    产品简介


    ZL30160 四通道通用时钟转换器是Microsemi Corporation的一款高性能产品,专为需要精确时钟信号的复杂通信系统设计。它具备四个独立的时钟通道,能够提供广泛的频率范围,适用于多种应用场景,如10千兆以太网线路卡、同步以太网、OTN多路复用器和转发器、SONET/SDH、光纤通道、XAUI等。

    技术参数


    ZL30160的主要技术规格如下:
    - 合成器频率范围:1 kHz 至 750 MHz
    - 高精度合成器:产生小于0.7 ps RMS的抖动,适用于10 G PHY
    - 通用合成器:可产生广泛的数字总线时钟
    - 数字PLL:频率范围1 kHz 至 750 MHz,抖动滤波频率包括14 Hz、28 Hz、56 Hz、112 Hz、224 Hz、448 Hz 或 896 Hz
    - 参考输入:4个,单端或差分配置
    - 输出接口:8个LVPECL输出和4个LVCMOS输出,还可配置为LVCMOS、LVDS、LVPECL或HCSL
    - 操作模式:支持单晶体谐振器或时钟振荡器
    - 控制接口:可通过SPI/I2C接口进行配置
    - 工作温度范围:-40°C至+85°C

    产品特点和优势


    1. 高精度时钟信号:两个高精度合成器能够产生小于0.7 ps RMS的低抖动时钟信号,确保系统的稳定性。
    2. 广泛的应用场景:支持多种应用场景,包括10千兆以太网线路卡、同步以太网、OTN多路复用器和转发器等。
    3. 灵活的架构:两阶段架构可以实现任意数据速率、编码率和FEC速率之间的转换。
    4. 自动切换功能:具有无损参考切换和参考失败时的数字保持功能。
    5. 易于集成:通过标准的SPI/I2C接口进行配置,方便与其他设备连接。

    应用案例和使用建议


    ZL30160非常适合用于10千兆以太网线路卡、同步以太网、OTN多路复用器和转发器、SONET/SDH、光纤通道和XAUI等应用。例如,在10千兆以太网线路卡中,它可以确保高速数据传输的稳定性。使用建议:
    - 在高负载环境下,应确保时钟信号的稳定性和低抖动。
    - 为了更好地适应不同应用的需求,可以通过SPI/I2C接口进行灵活配置。
    - 在复杂的系统中,需要注意信号传输过程中的噪声抑制和干扰消除。

    兼容性和支持


    ZL30160的设计允许与其他电子元器件或设备进行良好的兼容性。其接口标准化,支持SPI/I2C控制协议,便于与其他设备进行连接。Microsemi Corporation提供了完善的技术支持和售后服务,包括在线文档、用户论坛和技术支持热线等。

    常见问题与解决方案


    根据技术手册,以下是一些用户可能遇到的问题及解决方案:
    - 问题:时钟信号不稳定
    - 解决方案:检查参考输入是否正确配置,确保电源稳定,并重新配置PLL参数。
    - 问题:输出信号异常
    - 解决方案:检查输出接口设置,确认输出类型(LVCMOS、LVDS、LVPECL或HCSL)是否正确配置。
    - 问题:系统兼容性问题
    - 解决方案:确保系统的其他部分符合相同的接口标准,如SPI/I2C接口。

    总结和推荐


    ZL30160四通道通用时钟转换器凭借其高精度、灵活性和广泛的适用范围,成为复杂通信系统中的理想选择。其独特的功能和优势使其在市场上具备强大的竞争力。我们强烈推荐这款产品用于需要高精度时钟信号的应用场景。

ZL30160GGG2参数

参数
最大输入频率 750MHz
最大工作供电电压 -
最小工作供电电压 -
PLL-锁相环

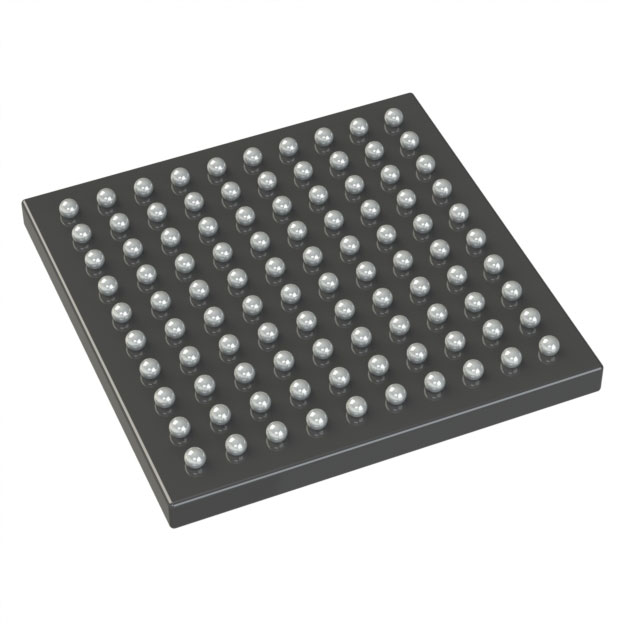

100-LBGA
通用封装 BGA
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

ZL30160GGG2厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ZL30160GGG2数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 锁相环 MICROCHIP TECHNOLOGY ZL30160GGG2 ZL30160GGG2数据手册

ZL30160GGG2封装设计

查看详情并下载
Symbol
Footprint
3D Model
