ZL40264LDF1

产品分类: 时钟缓存器
产品描述: 2.375V,3.135V 2.625V,3.465V 400MHz QFN-20-EP 贴片安装,黏合安装
供应商型号: 150-ZL40264LDF1TR-ND
供应商: Digi-Key
标准整包数: 4000
MICROCHIP TECHNOLOGY 时钟缓存器 ZL40264LDF1

ZL40264LDF1概述

    ZL40264 PCIe Gen 1 to 5 和UPI/QPI扇出缓冲器产品技术手册解析

    1. 产品简介


    ZL40264 是Microsemi公司生产的一款多功能电子元器件,适用于PCIe Gen 1至5和UPI/QPI接口的时钟分布系统。其主要功能是作为扇出缓冲器,确保在不同的应用环境中提供低抖动的时钟信号。该产品广泛应用于高性能微处理器的时钟分配、测试设备、逻辑翻译等领域。

    2. 技术参数


    - 输入输出端口:一个差分输入端口,四个差分HCSL输出端口。
    - 输出频率范围:0 Hz 至 400 MHz。
    - 电源电压:支持2.5V或3.3V供电。
    - 超低附加抖动:32fs(在12kHz到20MHz带宽内,400MHz时钟频率)。
    - 输出对输出的最大偏差:50ps。
    - 内置LDO稳压器:提供优秀的电源噪声抑制。
    - 输出使能:每个差分对都有独立的输出使能引脚。
    - 兼容频谱扩散:支持频谱扩散而不衰减。

    3. 产品特点和优势


    - 超低抖动:ZL40264的超低附加抖动特性使其成为低抖动时钟树的理想选择。
    - 多种应用:适用于不同类型的高速数据通信和时钟分配系统。
    - 灵活的电源支持:既支持2.5V也支持3.3V供电,提高了系统的灵活性。
    - 高可靠性:通过内置LDO稳压器实现良好的电源噪声抑制,增强系统稳定性。
    - 多功能性:支持多个标准和接口格式,提高在不同应用场景下的通用性。

    4. 应用案例和使用建议


    应用场景:
    - 在PCIe Gen 1至5的时钟分布系统中,用于高精度时钟信号的传输。
    - 作为UPI/QPI协议下的时钟缓冲器,提供可靠的时钟同步。
    - 在逻辑翻译和信号恢复中,确保信号完整性。
    使用建议:
    - 在安装过程中,要特别注意电源滤波电容的选择,以减少电源噪声对系统的影响。
    - 确保每个输出端都正确地接地,避免信号干扰。
    - 使用合适的负载电阻来优化信号传输效果,以满足特定的应用需求。

    5. 兼容性和支持


    - 兼容性:支持2.5V和3.3V供电,确保与不同类型的电源兼容。
    - 技术支持:厂商提供详细的安装指南和技术文档,以帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题:电源噪声过大。
    - 解决办法:在VDD和VDDO引脚处添加适当的去耦电容,如0.1µF陶瓷电容,减少电源噪声影响。
    - 问题:输出信号质量不稳定。
    - 解决办法:检查并调整输出端的终端电阻,确保阻抗匹配。
    - 问题:输入信号不匹配。
    - 解决办法:根据输入信号类型(如HCSL、LVPECL、LVDS),采用正确的AC耦合方法。

    7. 总结和推荐


    总体评价:
    ZL40264凭借其出色的超低抖动特性、广泛的供电兼容性以及丰富的应用场景,在时钟分配系统中具有显著的优势。通过灵活的输出使能机制和强大的电源噪声抑制能力,使得该产品在各种高速数据通信和时钟分配场合下都能表现出色。
    推荐:
    鉴于其优异的性能和多样的应用场景,强烈推荐ZL40264作为高性能时钟分配系统的理想选择。无论是数据中心、高性能计算还是通信设备,它都能提供稳定可靠的服务。

ZL40264LDF1参数

参数
最小工作供电电压 2.375V,3.135V
最大工作供电电压 2.625V,3.465V
输入信号类型 -
最大传播延迟时间 -
最大输入频率 400MHz
电路数 1
输出数量 -
差分 - 输入:输出
输出信号类型 -

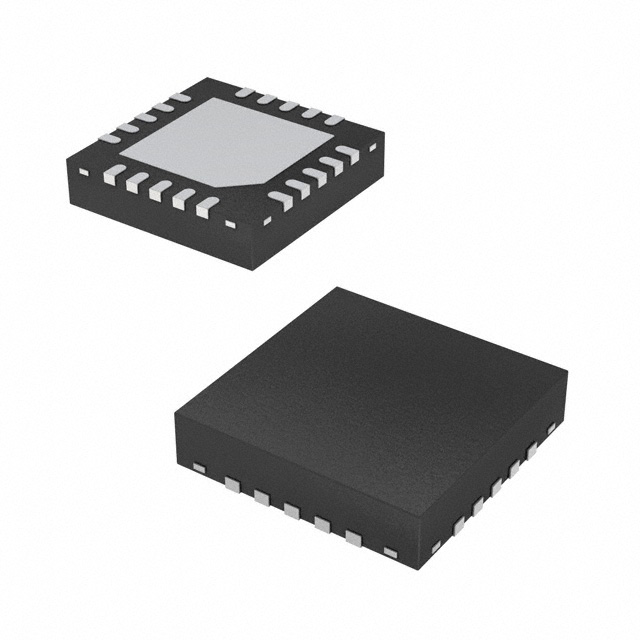

20-VFQFN Exposed Pad
通用封装 QFN-20-EP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ZL40264LDF1厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ZL40264LDF1数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 时钟缓存器 MICROCHIP TECHNOLOGY ZL40264LDF1 ZL40264LDF1数据手册

ZL40264LDF1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 4.134 ¥ 34.5964
库存: 4000
起订量: 4000 增量: 1
交货地:
最小起订量为:4000
合计: ¥ 138385.6
