ZL30155GGG2

产品分类: 锁相环
产品描述: 是 750MHz BGA 贴片安装
供应商型号: ZL30155GGG2
供应商: 国内现货
标准整包数: 100
MICROCHIP TECHNOLOGY 锁相环 ZL30155GGG2

ZL30155GGG2概述

    ZL30155 双通道通用时钟转换器技术手册

    产品简介


    ZL30155 是一款由 Microsemi 公司生产的双通道通用时钟转换器,专为高速通信系统设计。该产品具备两个独立的时钟通道,能够生成从 1 kHz 到 750 MHz 的任意时钟频率,并提供高精度合成器,适用于需要低抖动时钟信号的应用场景。ZL30155 广泛应用于 10 千兆以太网(10GbE)线卡、同步以太网、OTN 复用器及转发器等领域。

    技术参数


    - 时钟频率范围:1 kHz 至 750 MHz
    - 时钟精度:对于 10 Gb/s 物理层(PHY),抖动低于 0.7 ps RMS
    - 数字锁相环(PLL):可同步到任意时钟频率
    - 数字滤波器:能够滤除 14 Hz、28 Hz、56 Hz、112 Hz、224 Hz、448 Hz 或 896 Hz 的抖动
    - 参考输入:四个参考输入,可配置为单端或差分模式
    - 输出接口:八个 LVPECL 输出和四个 LVCMOS 输出
    - 操作温度范围:-40°C 至 +85°C

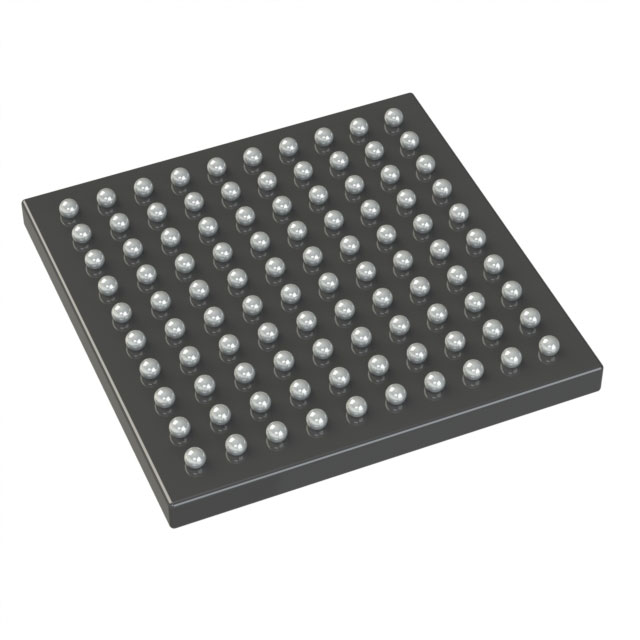

    - 封装形式:100 引脚 LBGA 封装

    产品特点和优势


    1. 独立的时钟通道:能够同时处理两个不同的时钟信号,提高了系统的灵活性和可靠性。
    2. 高精度合成器:提供低至 0.7 ps RMS 的时钟抖动,确保了高速数据传输的稳定性和准确性。
    3. 灵活的两阶段架构:可以实现任意数据率、线路编码率和前向纠错(FEC)速率之间的转换。
    4. 自动无中断参考切换和数字保持功能:在参考信号失效时自动切换并保持时钟信号,增强了系统的稳定性。
    5. 多样的接口支持:支持多种参考输入和输出接口,增加了系统的兼容性和灵活性。

    应用案例和使用建议


    - 10GbE 线卡:该产品广泛应用于 10GbE 线卡,保证了高速数据传输的可靠性和稳定性。
    - 同步以太网和 OTN 复用器:在这些应用场景中,ZL30155 能够提供高精度和低抖动的时钟信号,确保数据传输的质量。
    - 使用建议:建议在使用过程中充分考虑参考信号的稳定性,特别是在高速数据传输中,参考信号的波动可能会影响时钟的准确性和稳定性。

    兼容性和支持


    - 兼容性:ZL30155 支持多种参考输入和输出接口,可以轻松集成到现有的系统中。
    - 技术支持:Microsemi 公司提供了详细的技术文档和专业支持,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - Q: 如何确保时钟信号的稳定性?
    A: 确保参考信号的稳定性和正确配置 PLL 参数是关键。参考信号应来自稳定的源,并且应根据具体应用调整 PLL 参数。
    - Q: 如何处理时钟信号抖动?
    A: 通过配置适当的滤波器和调整 PLL 参数,可以有效降低时钟信号的抖动。此外,确保所有连接的稳定性也非常重要。
    - Q: 如何进行自动无中断参考切换?
    A: 设置好自动切换功能并确保参考信号的可靠性是实现无中断切换的关键。可以在技术手册中找到详细的设置指南。

    总结和推荐


    ZL30155 双通道通用时钟转换器是一款高性能的产品,具备多个独特的功能和优势。它不仅能够满足高速通信系统的需求,还能确保数据传输的稳定性和可靠性。结合 Microsemi 公司提供的全面技术支持,该产品无疑是一个值得推荐的选择。

ZL30155GGG2参数

参数
最小工作供电电压 -
PLL-锁相环
最大输入频率 750MHz
最大工作供电电压 -
100-LBGA
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 托盘

ZL30155GGG2厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ZL30155GGG2数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 锁相环 MICROCHIP TECHNOLOGY ZL30155GGG2 ZL30155GGG2数据手册

ZL30155GGG2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 497.991
200+ ¥ 489.177
300+ ¥ 484.77
库存: 168
起订量: 100 增量: 168
交货地:
最小起订量为:100
合计: ¥ 49799.1
