JANTX2N6051

产品分类: 三极管(BJT)
产品描述: PNP - Darlington 150W 5V 1mA 80V 80V 12A TO-204AA,TO-3 通孔安装
供应商型号: JANTX2N6051
供应商: Master
标准整包数: 1
MICROCHIP TECHNOLOGY 三极管(BJT) JANTX2N6051

JANTX2N6051概述

    高速PNP达林顿功率硅晶体管:2N6051 和 2N6052

    产品简介

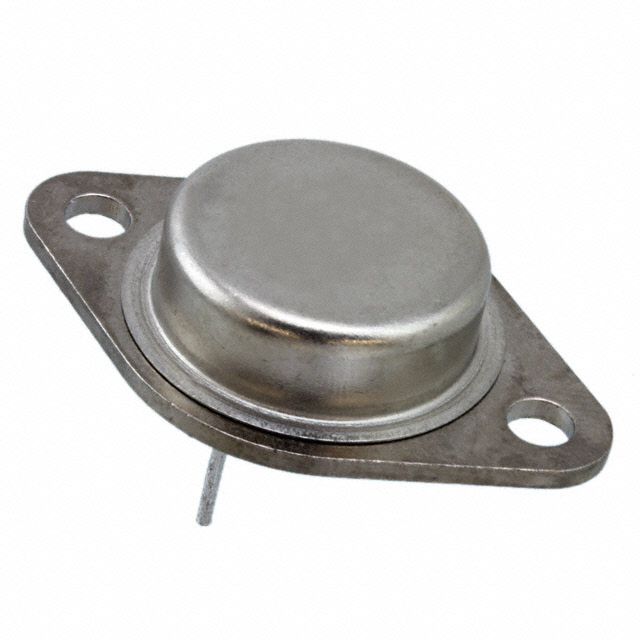

    Microsemi Corporation生产的2N6051和2N6052是高速PNP达林顿功率硅晶体管。它们在高达+25°C的温度下经过严格的军用认证,最高可以达到JANTXV级别,适用于军事、太空和其他高可靠性应用场景。这种晶体管采用行业标准的TO-204AA(TO-3)封装,具有隔离引脚,且采用锡铅合金镀层,可实现可靠的焊接连接。

    技术参数


    以下是2N6051和2N6052的技术参数概览:
    | 参数 | 符号 | 最小值 | 最大值 | 单位 |

    | 结温及存储温度 | TJ和TSTG | -55 | +175 | °C |
    | 热阻 | RӨJC | 1.0 | °C/W |
    | 集电极电流 | IC | -12 | A |
    | 集电极-发射极击穿电压 | VCEO | -80 | -100 | V |
    | 集电极-基极击穿电压 | VCBO | -80 | -100 | V |
    | 发射极-基极击穿电压 | VEBO | -5 | V |
    | 总功耗 | PT | 150 | 75 | W |
    | 转换频率响应
    | 饱和压降 | VCE(sat) | -3.0 | -2.0 | V |
    | 基极-发射极饱和压降 | VBE(sat) | -4.0 | V |
    | 基极-发射极电压 | VBE | -2.8 | V |

    产品特点和优势


    2N6051和2N6052具备以下几个显著特点和优势:
    - JEDEC注册型号:这两个型号均符合JEDEC标准。
    - 高可靠性认证:通过JAN、JANTX和JANTXV认证,适合于严苛环境下的应用。
    - 封装设计:采用隔离式TO-204AA封装,便于安装和散热。
    - 宽广的工作温度范围:可在-55°C至+175°C的极端环境下稳定工作。

    应用案例和使用建议


    这些晶体管在许多应用场景中表现出色,如军事通信系统、航空航天设备、医疗设备等高可靠性要求的场合。此外,它们还可用于工业自动化控制系统中。使用时应注意以下几点:
    - 在高电流应用中确保散热良好,以避免过热。
    - 尽量减少外部寄生电容,以提升频率响应。

    兼容性和支持


    这些晶体管适用于广泛的电路设计,并且易于与现有系统集成。Microsemi提供详尽的技术文档和支持,确保用户能够高效地使用这些器件。如果有任何定制需求或特殊应用问题,可以咨询制造商获取技术支持。

    常见问题与解决方案


    常见的问题及其解决方案如下:
    - Q1: 集电极电流过大导致发热?
    A1: 适当增加散热片或降低工作电流,避免持续过载状态。

    - Q2: 频率响应不理想?
    A2: 检查电路布局和元件选择,尤其是避免寄生电容影响。

    总结和推荐


    总体而言,2N6051和2N6052是一款高性能、高可靠性的PNP达林顿功率晶体管。它在各种严苛环境中表现出卓越的性能,非常适合需要高可靠性的应用。强烈推荐在军事、航天以及其他高可靠性要求的应用场景中使用。

JANTX2N6051参数

参数
VCBO-最大集电极基极电压 80V
最大集电极发射极饱和电压 3V@ 120mA,12A
晶体管类型 PNP - Darlington
集电极电流 12A
配置 -
集电极截止电流 1mA
最大功率耗散 150W
VEBO-最大发射极基极电压 5V
VCEO-集电极-发射极最大电压 80V
不同 Ib,Ic 时的 Vce 最大饱和值 -
通用封装 TO-204AA,TO-3
安装方式 通孔安装
零件状态 在售
包装方式 散装

JANTX2N6051厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX2N6051数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 三极管(BJT) MICROCHIP TECHNOLOGY JANTX2N6051 JANTX2N6051数据手册

JANTX2N6051封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 68.0269 ¥ 565.6156
5+ $ 65.9232 ¥ 548.1242
10+ $ 62.275 ¥ 517.517
25+ $ 61.6753 ¥ 505.0593
50+ $ 61.6753 ¥ 505.0593
库存: 78
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 565.61
