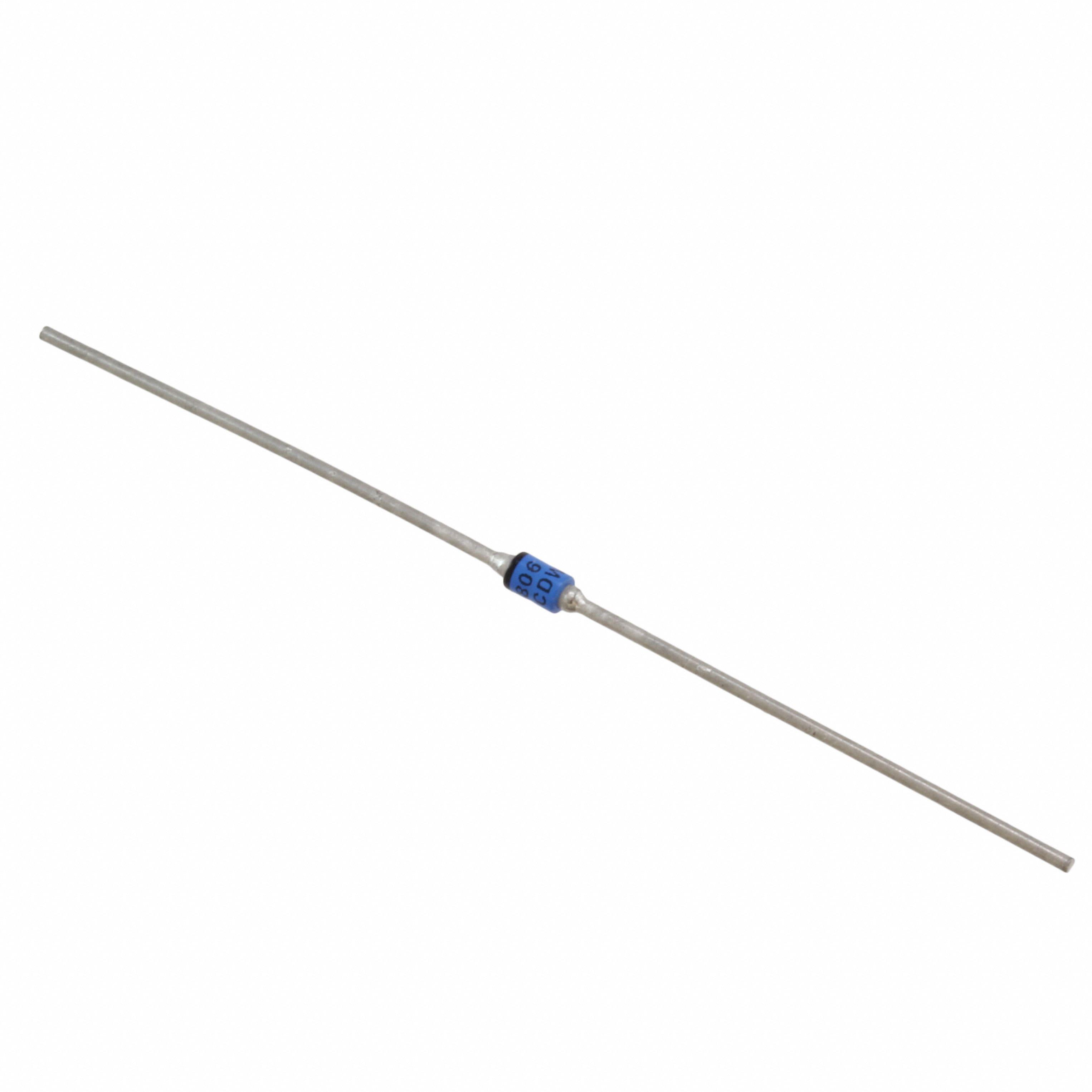

JAN1N5806

产品分类: 整流二极管/整流桥
产品描述: 35A 25ns 1μA 2.5A 通孔安装
供应商型号: JAN1N5806
供应商: Master
标准整包数: 5
MICROCHIP TECHNOLOGY 整流二极管/整流桥 JAN1N5806

JAN1N5806概述

    1N5802, 1N5804, 1N5806 Ultrafast Recovery Glass Rectifiers
    Microsemi Corporation's 1N5802, 1N5804, and 1N5806 series are advanced ultrafast recovery glass rectifiers designed for high-reliability applications. These diodes feature a hermetically sealed, voidless glass package and offer excellent performance in military, aerospace, and other critical environments.

    1. 产品简介


    产品类型: Ultrafast Recovery 玻璃整流器系列。
    主要功能:
    - 高速恢复能力,特别适合需要快速开关的应用。
    - 工作峰值反向电压从 50V 到 150V,额定电流为 2.5A。
    - 具有出色的抗辐射性能。
    应用领域:
    - 军事、航空航天和其他高可靠性应用。
    - 开关电源、高频电路等要求极快开关速度和低前向损耗的应用。

    2. 技术参数


    | 参数 | 符号 | 值 | 单位 |

    | 结温和存储温度 | TJ 和 TSTG | -65 至 +175 | °C |
    | 热阻结到引脚 | RӨJL | 36 | °C/W |
    | 工作峰值反向电压 | VRWM | 50, 100, 150 | V |
    | 前向浪涌电流 | IFSM | 35 | A |
    | 平均整流输出电流 (TL = +75°C) | IO1 | 2.5 | A |
    | 平均整流输出电流 (TA = +55°C) | IO2 | 1.0 | A |
    | 容量 (VR = 10V, f = 1MHz, Vsig = 50mV (p-p)) | C | 25 | pF |
    | 反向恢复时间 | trr | 25 | ns |
    | 焊接温度 (10 秒) | TSP | 260 | °C |

    3. 产品特点和优势


    - JEDEC 注册系列: 1N5802, 1N5804, 1N5806。
    - 密封性能: 无空隙的玻璃封装,四层钝化。
    - 极端坚固性: 内部 "Category 1" 金属化键合。
    - 军事认证: 满足 MIL-PRF-19500/477 标准。
    - 环保: RoHS 合规版本(仅限商业级)。

    4. 应用案例和使用建议


    这些整流器广泛应用于开关电源中,特别是在要求极高频率和低损耗的场合。例如,在某些高频逆变器设计中,使用这些整流器可以显著提高系统的效率和稳定性。使用建议包括:
    - 确保在高温环境下进行适当的降额操作。
    - 使用具有良好热传导特性的PCB设计以帮助散热。

    5. 兼容性和支持


    这些器件提供多种封装选项,包括通孔和表面贴装(MELF)。同时,厂商还提供了详细的文档和技术支持,确保用户能够正确安装和使用这些器件。

    6. 常见问题与解决方案


    - 问题: 在高温下器件无法正常工作。
    - 解决方案: 根据手册中的降额曲线,在高环境温度下适当减少电流负载。

    - 问题: 设备频繁重启。
    - 解决方案: 检查电路板的热管理设计,确保足够的散热通道。

    7. 总结和推荐


    综上所述,1N5802, 1N5804, 1N5806 系列超快恢复玻璃整流器凭借其卓越的性能、可靠性和广泛应用前景,成为高可靠性应用的理想选择。特别是针对军事、航空航天和工业自动化等领域的需求,它们表现出色,值得推荐。
    如有任何疑问,欢迎访问 Microsemi 的官方网站获取更多信息:[http://www.microsemi.com](http://www.microsemi.com)。

JAN1N5806参数

参数
反向恢复时间 25ns
正向浪涌电流 35A
配置 -
If - 正向电流 2.5A
Ir - 反向电流 1μA
Vr-反向电压 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

JAN1N5806厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JAN1N5806数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 整流二极管/整流桥 MICROCHIP TECHNOLOGY JAN1N5806 JAN1N5806数据手册

JAN1N5806封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 8.1765 ¥ 69.255
25+ $ 6.6381 ¥ 55.1931
100+ $ 6.1268 ¥ 50.9149
250+ $ 5.5599 ¥ 45.5296
500+ $ 5.0851 ¥ 41.6419
1000+ $ 5.0535 ¥ 41.3827
2500+ $ 5.0324 ¥ 41.2099
5000+ $ 5.0324 ¥ 41.2099
库存: 159
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 346.27
直接购买
加入购物车
