JANTX1N5616

产品分类: 整流二极管/整流桥
产品描述: 30A 2μs 500nA 1A 通孔安装
供应商型号: 494-JANTX1N5616
供应商: Mouser
标准整包数: 1

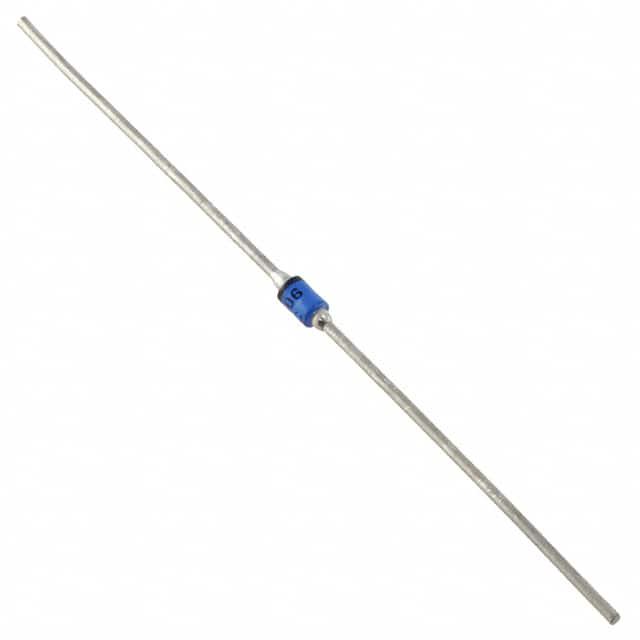

MICROCHIP TECHNOLOGY 整流二极管/整流桥 JANTX1N5616

JANTX1N5616概述


    产品简介




    Microsemi Scottsdale Division推出的1N5614至1N5622系列是一类标准恢复玻璃封装的整流二极管,适用于高可靠性应用。这类二极管的工作峰值反向电压范围从200伏到1000伏,额定电流为1安培。它们被军方认可,并符合MIL-PRF-19500/427标准,适用于那些对失效不能容忍的应用场景。此外,这些二极管还提供表面贴装(MELF)配置,可以通过添加“US”后缀来标识(如1N5614US至1N5622US)。


    技术参数




    | 参数 | 值 |
    |------------------|--------------------|
    | 工作峰值反向电压 | 200至1000伏 |
    | 最小击穿电压 | 220至1100伏 |
    | 平均整流输出电流 | 1.0安培(在55°C时),0.75安培(在100°C时) |
    | 最大正向电压 | 0.8至1.3伏 |
    | 最大漏电流 | 25微安 |
    | 最大浪涌电流 | 30安培 |
    | 反向恢复时间 | 2.0微秒 |


    产品特点和优势




    - 空隙封闭且气密的玻璃封装
    - 三层钝化处理
    - 内部“I类”冶金结合
    - 优秀的抗辐射能力
    - 高正向浪涌电流承受能力
    - 极高的鲁棒性
    - 低热阻
    - 控制下的雪崩现象和峰值反向功率能力


    应用案例和使用建议




    这些二极管广泛应用于各种高可靠性的电子系统中,例如桥式整流器、半桥电路和夹持二极管等。具体的应用案例可能包括航天航空设备、军事通信设备、工业控制系统等领域。使用建议包括确保散热良好以避免过热,以及合理设计电路以减少正向电压降的影响。


    兼容性和支持




    该系列产品具有良好的互操作性,可以方便地集成到各种电路板设计中。Microsemi公司提供全面的技术支持,包括产品文档、样品请求和技术咨询服务,确保用户能够充分发挥其潜力。


    常见问题与解决方案




    1. 问题:二极管发热严重
    - 解决方案: 使用合适的散热措施,如安装散热片或者采用强制风冷。

    2. 问题:正向电压降过高
    - 解决方案: 选择不同型号的产品,以匹配具体电路的需求,同时优化电路设计以降低功耗。

    3. 问题:电路噪声增加
    - 解决方案: 使用更好的滤波电路或者改善接地设计,以减少电磁干扰。


    总结和推荐




    综上所述,1N5614至1N5622系列整流二极管是一款高度可靠的电子元件,具备出色的性能和多功能性。特别适合用于需要高可靠性且不能承受故障的场合。强烈推荐给追求高性能、稳定性和长寿命应用的工程师们。

JANTX1N5616参数

参数
If - 正向电流 1A
Ir - 反向电流 500nA
Vr-反向电压 -
反向恢复时间 2μs
正向浪涌电流 30A
配置 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

JANTX1N5616厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N5616数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 整流二极管/整流桥 MICROCHIP TECHNOLOGY JANTX1N5616 JANTX1N5616数据手册

JANTX1N5616封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.474 ¥ 46.2553
10+ $ 5.126 ¥ 43.3147
100+ $ 4.6764 ¥ 39.5156
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 46.25
直接购买
加入购物车
