JANTX2N2905A

产品分类: 三极管(BJT)
产品描述: PNP 600mW 5V 1μA 60V 60V 600mA TO-205AD,TO-39 通孔安装
供应商型号: 1086-2683-ND
供应商: Digi-Key
标准整包数: 1

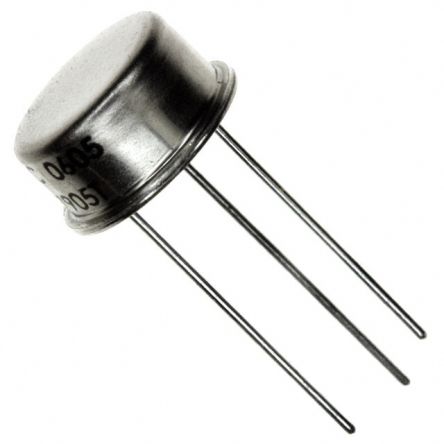

MICROCHIP TECHNOLOGY 三极管(BJT) JANTX2N2905A

JANTX2N2905A概述

    2N2904(A) 和 2N2905(A) 双极型晶体管技术手册

    产品简介


    2N2904(A) 和 2N2905(A) 是一款高可靠性、高频率的双极型晶体管,适用于高可靠性应用场景。这些型号为军用标准级,最高可达到JANS级。它们可用于各种高速开关应用,尤其是在军事和其他高可靠性应用中表现出色。

    技术参数


    - 封装: TO-39 (TO-205AD), 长引线TO-5
    - 电压参数:
    - 集电极-发射极电压 (VCEO): 2N2904 (40V), 2N2905 (60V)
    - 集电极-基极电压 (VCBO): 60V
    - 发射极-基极电压 (VEBO): 5.0V
    - 热阻参数:
    - 结到环境热阻 (RӨJA): 195°C/W
    - 结到壳体热阻 (RӨJC): 50°C/W
    - 电流参数:
    - 集电极电流 (IC): 600mA
    - 总功耗 @ TA = +25°C: 0.8W (TO-39), 3.0W (TO-5)
    - 温度范围:
    - 工作及存储结温范围 (TJ & Tstg): -65°C 至 +200°C
    - 其他参数:
    - 2N2904和2N2905A系列通过JEDEC注册。
    - JAN, JANTX, JANTXV, JANS等级可通过MIL-PRF-19500/290认证(具体选项见型号编码说明)。
    - 商业版本可提供符合RoHS标准的产品。

    产品特点和优势


    - 广泛适用性: 2N2904(A)和2N2905(A)是通用的双极型晶体管,适用于需要高可靠性的高频率开关应用。
    - 高可靠性: 军工级别,适用于极端环境。
    - 环保: 商业版本可提供符合RoHS标准的产品。
    - 多种封装: 提供TO-39和TO-5两种封装选择,满足不同应用场景的需求。

    应用案例和使用建议


    这些晶体管适用于各种高速开关应用,如电信、工业控制和汽车电子等领域。以下是具体的使用建议:
    - 电信: 由于其高速开关能力,这些晶体管非常适合用于无线通信系统中的信号放大。
    - 工业控制: 在电机控制和驱动电路中,可以利用其高可靠性和大电流能力来提高系统的稳定性和可靠性。
    - 汽车电子: 适用于发动机控制单元(ECU)和传感器接口,以确保在恶劣环境下的稳定运行。

    兼容性和支持


    - 兼容性: 这些晶体管具有广泛的应用兼容性,可在多种不同的电路和设备中使用。
    - 支持和服务: Microsemi公司提供了详尽的技术支持和售后服务,确保用户能够充分利用这些产品的功能。

    常见问题与解决方案


    1. 问:这些晶体管的最大集电极电流是多少?
    - 答:最大集电极电流为600mA。
    2. 问:这些晶体管的温度范围是多少?
    - 答:工作及存储结温范围为-65°C至+200°C。
    3. 问:如何进行功耗降额?
    - 答:参见图1和图2中的降额曲线。

    总结和推荐


    2N2904(A) 和 2N2905(A) 是一款高性能、高可靠性的双极型晶体管,特别适合于高频率开关应用,尤其是在军事和工业领域。其广泛的温度适应性和良好的散热设计使其成为各类应用的理想选择。我们强烈推荐这款产品用于需要高可靠性和稳定性的应用场景。

JANTX2N2905A参数

参数
集电极电流 600mA
最大功率耗散 600mW
VCBO-最大集电极基极电压 60V
配置 -
集电极截止电流 1μA
晶体管类型 PNP
VEBO-最大发射极基极电压 5V
VCEO-集电极-发射极最大电压 60V
不同 Ib,Ic 时的 Vce 最大饱和值 -
最大集电极发射极饱和电压 1.6V@ 50mA,500mA
6.6mm(Max)
通用封装 TO-205AD,TO-39
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装,袋装

JANTX2N2905A厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX2N2905A数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 三极管(BJT) MICROCHIP TECHNOLOGY JANTX2N2905A JANTX2N2905A数据手册

JANTX2N2905A封装设计

查看详情并下载
Symbol
Footprint
3D Model
