首页  >  产品百科  >  JAN2N2222A

JAN2N2222A

产品分类: 三极管(BJT)
产品描述: NPN 500mW 6V 50mA 75V 6V 500mA TO-218 通孔安装
供应商型号: JAN2N2222A
供应商: Master
标准整包数: 10

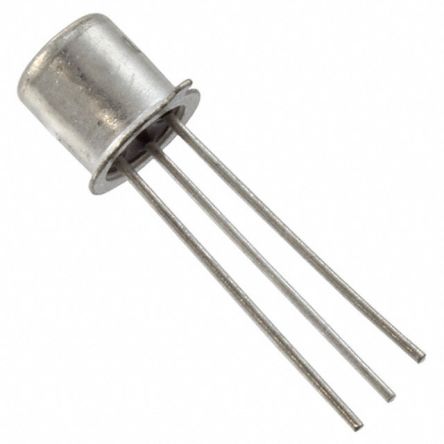

MICROCHIP TECHNOLOGY 三极管(BJT) JAN2N2222A

JAN2N2222A概述

    电子元器件产品技术手册:NPN硅开关晶体管

    1. 产品简介


    本技术手册提供了Microsemi公司生产的NPN硅开关晶体管的相关信息。该晶体管主要用于各种电子电路中的信号放大和开关控制。它具有高可靠性、广泛的温度适应性和卓越的热稳定性等特点,适用于航空航天、军事装备、通信设备及工业自动化等领域。

    2. 技术参数


    绝对最大额定值
    - 集电极-发射极电压 (VCEO): 50Vdc
    - 集电极-基极电压 (VCBO): 75Vdc
    - 发射极-基极电压 (VEBO): 6.0Vdc
    - 集电极电流 (IC): 800mA
    - 总耗散功率 (PT): 0.5W (TA = +25°C)
    - 工作及存储结温范围 (Top, Tstg): -65°C 至 +200°C
    热特性
    - 热阻 (RθJA):
    - 2N2221A, L: 325°C/W
    - 2N2221AUA: 210°C/W
    - 2N2221AUB, UBC: 325°C/W
    - 2N2222A, L: 325°C/W
    - 2N2222AUA: 210°C/W
    - 2N2222AUB, UBC: 325°C/W
    电气特性
    - 截止特性
    - 集电极-发射极击穿电压 (V(BR)CEO): 50Vdc (IC = 10mAdc)
    - 集电极-基极截止电流 (ICBO): 10μAdc (VCB = 75Vdc)
    - 发射极-基极截止电流 (IEBO): 10μAdc (VEB = 6.0Vdc)
    - 集电极-发射极截止电流 (ICES): 50μAdc (VCE = 50Vdc)
    - 开启特性
    - 电流增益 (hFE):
    - IC = 0.1mAdc, VCE = 10Vdc: 30~50
    - IC = 1.0mAdc, VCE = 10Vdc: 35~75
    - IC = 10mAdc, VCE = 10Vdc: 40~100
    - IC = 150mAdc, VCE = 10Vdc: 40~120
    - IC = 500mAdc, VCE = 10Vdc: 20~30
    - 动态特性
    - 小信号短路前向电流增益 (hfe): 30~50 (IC = 1.0mAdc, VCE = 10Vdc, f = 1.0kHz)

    3. 产品特点和优势


    - 高可靠性:符合MIL-PRF-19500/255标准,确保在极端环境下的稳定性能。
    - 宽温度范围:可承受从-65°C到+200°C的工作温度,适应各种恶劣条件。
    - 低功耗:总耗散功率为0.5W,能够在较小功耗下保持良好性能。
    - 快速响应:开启时间(ton)为35ns,关闭时间(toff)为300ns,适用于高频开关应用。
    - 兼容性强:提供多种封装选项(如TO-18、UA、UB、UBC),便于不同应用场景下的选择和使用。

    4. 应用案例和使用建议


    应用案例:
    - 在航空航天和军事领域用于关键控制系统。
    - 在通信设备中作为信号放大器。
    - 在工业自动化系统中作为开关元件。
    使用建议:
    - 确保在使用过程中严格遵守额定电压和电流限制,以避免过载。
    - 考虑散热设计,特别是在高温环境下,应采取适当的散热措施。
    - 在进行高速开关应用时,需特别注意电容效应,以减少电磁干扰。

    5. 兼容性和支持


    该晶体管可与多种封装形式(TO-18、UA、UB、UBC)兼容。Microsemi公司提供全面的技术支持和售后服务,包括产品安装指导、故障排查及维修服务。如有疑问,可通过其官方网站或技术支持热线获取帮助。

    6. 常见问题与解决方案


    常见问题及解决方法:
    1. 过载损坏:
    - 解决办法:检查输入电压和电流是否超过额定值,并采取相应的保护措施。
    2. 工作温度过高:
    - 解决办法:增加散热片或风扇等冷却设备,保证良好的热传导性能。
    3. 开关频率不稳定:
    - 解决办法:重新校准电路参数,特别是输入电压和负载情况。

    7. 总结和推荐


    综合评估:
    - 该NPN硅开关晶体管凭借其出色的电气特性和广泛的应用范围,在众多电子元器件中脱颖而出。其高可靠性、宽温度适应性和卓越的热稳定性使其成为多个行业领域的理想选择。

    推荐使用:
    - 强烈推荐在需要高可靠性和宽温工作的场合使用此晶体管,特别是在航空航天、军事装备及工业自动化系统中。此外,对于需要高频率开关控制的场景也非常适用。

JAN2N2222A参数

参数
VEBO-最大发射极基极电压 6V
VCEO-集电极-发射极最大电压 6V
配置 -
晶体管类型 NPN
集电极截止电流 50mA
集电极电流 500mA
不同 Ib,Ic 时的 Vce 最大饱和值 -
最大功率耗散 500mW
最大集电极发射极饱和电压 1V@ 50mA,500mA
VCBO-最大集电极基极电压 75V
5.33mm(Max)
通用封装 TO-218
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装

JAN2N2222A厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JAN2N2222A数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 三极管(BJT) MICROCHIP TECHNOLOGY JAN2N2222A JAN2N2222A数据手册

JAN2N2222A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 2.76 ¥ 23.3772
50+ $ 2.4416 ¥ 20.3009
250+ $ 2.3108 ¥ 19.2032
500+ $ 2.2155 ¥ 18.1427
1000+ $ 2.1839 ¥ 17.8836
2500+ $ 2.1522 ¥ 17.6244
5000+ $ 2.1206 ¥ 17.3652
7500+ $ 2.1206 ¥ 17.3652
库存: 253
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 233.77
直接购买
加入购物车
