首页  >  产品百科  >  JANTXV2N5153L

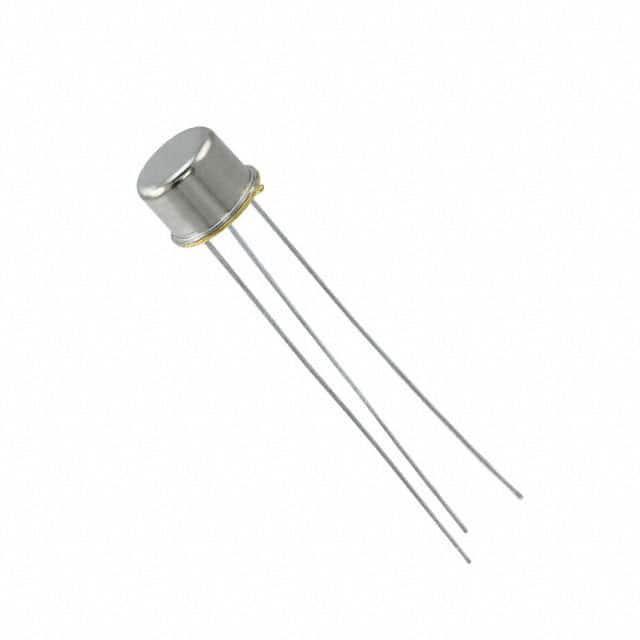

JANTXV2N5153L

产品分类: 三极管(BJT)
产品描述: PNP 1W 5.5V 50μA 100V 80V 2A TO-5 通孔安装
供应商型号: JANTXV2N5153L
供应商: 国内现货
标准整包数: 10
MICROCHIP TECHNOLOGY 三极管(BJT) JANTXV2N5153L

JANTXV2N5153L概述

    # PNP Power Silicon Transistor 技术手册解读

    产品简介


    本产品为PNP功率硅晶体管(PNP Power Silicon Transistor),型号分别为2N5151、2N5153及其衍生版本。这些晶体管符合MIL-PRF-19500/545标准,具备优异的电气特性和可靠性。它们广泛应用于航空航天、国防、工业控制等领域,特别是在需要高电流驱动和高可靠性的场景中表现卓越。
    主要功能
    - 高电流输出能力:最大集电极电流可达2A。
    - 低功耗设计:提供较低的热阻和良好的散热性能。
    - 多种封装形式:包括TO-5、TO-39及U-3等多种封装类型,满足不同应用场景的需求。
    应用领域
    - 航空航天设备
    - 军工设备
    - 工业自动化控制系统
    - 汽车电子系统
    - 通信设备

    技术参数


    以下是该晶体管的关键技术参数:
    | 参数 | 最小值 | 最大值 | 单位 |
    ||
    | 集电极-发射极电压(VCEO) | 80 | Vdc |
    | 集电极-基极电压(VCBO) | 100 | Vdc |
    | 发射极-基极电压(VCE) | 60, 100 | Vdc |
    | 集电极电流(IC) | 2.0 | Adc |
    | 总功率耗散(PT) @ TA = +25°C | 1.0, 10, 1.16, 100 | W |
    | 工作及存储结温范围(TJ, Tstg) | -65 to +200 | °C |
    | 热阻(RθJC) | 10, 1.75(U3) | °C/W |

    产品特点和优势


    - 高可靠性:通过MIL-PRF-19500/545认证,适用于极端环境。
    - 高电流处理能力:适合需要大电流输出的应用。
    - 宽温度适应性:能够在极端温度下正常工作。
    - 多种封装选择:提供了多样化的封装选项以满足不同的安装需求。

    应用案例和使用建议


    应用案例
    该晶体管常用于继电器驱动电路中,能够快速响应并稳定地控制大功率负载。例如,在航空电子系统中作为功率放大器的核心组件。
    使用建议
    - 在使用过程中需注意散热管理,避免因过热导致性能下降。
    - 根据具体应用场景调整驱动电路的设计,确保最佳的工作状态。

    兼容性和支持


    - 兼容性:与多种电路板和接口标准兼容,易于集成到现有系统中。
    - 技术支持:Microsemi公司提供全面的技术支持服务,包括产品咨询、故障排查等。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 过热现象 | 检查散热措施是否到位;增加外置散热片。 |
    | 开关速度慢 | 调整驱动电路参数,提高开关效率。 |
    | 输出不稳定 | 检查电源电压是否符合要求;确认连接线缆质量。 |

    总结和推荐


    综上所述,这款PNP功率硅晶体管凭借其高性能、高可靠性和广泛的适用性,在众多行业中具有显著的竞争优势。对于需要高性能功率控制的应用场合,我们强烈推荐此产品。如果您正在寻找一款既能满足苛刻条件又能保证长期稳定运行的晶体管解决方案,那么2N5151和2N5153系列将是您的理想选择。

JANTXV2N5153L参数

参数
VCBO-最大集电极基极电压 100V
晶体管类型 PNP
集电极电流 2A
VEBO-最大发射极基极电压 5.5V
配置 -
集电极截止电流 50μA
最大集电极发射极饱和电压 1.5V@ 500mA,5A
VCEO-集电极-发射极最大电压 80V
不同 Ib,Ic 时的 Vce 最大饱和值 -
最大功率耗散 1W
通用封装 TO-5
安装方式 通孔安装
零件状态 在售
包装方式 散装

JANTXV2N5153L厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTXV2N5153L数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 三极管(BJT) MICROCHIP TECHNOLOGY JANTXV2N5153L JANTXV2N5153L数据手册

JANTXV2N5153L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 170.969
200+ ¥ 167.943
1000+ ¥ 166.43
库存: 346
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1709.69
直接购买
加入购物车
