JANTX1N5819UR-1

产品分类: 整流二极管/整流桥
产品描述: 45V 25A 50μA 1A 贴片安装
供应商型号: JANTX1N5819UR-1
供应商: Master
标准整包数: 5

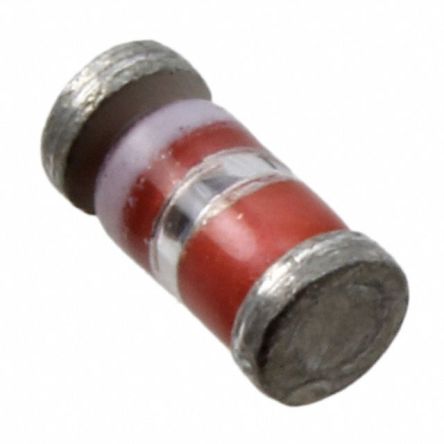

MICROCHIP TECHNOLOGY 整流二极管/整流桥 JANTX1N5819UR-1

JANTX1N5819UR-1概述

    # 高品质电子元器件技术手册:1A肖特基势垒整流器

    产品简介


    本技术手册介绍了Microsemi公司生产的1A肖特基势垒整流器,产品型号包括1N5818UR-1、1N5819UR-1、1N6761UR-1和CDLL系列变体。这些整流器具有高性能,适用于高可靠性应用。该系列产品主要应用于需要小尺寸、低漏电流和高可靠性的电路中,例如航空航天、军事和工业控制等领域。

    技术参数


    关键技术规格
    | 参数名称 | 测试条件 | 符号 | 数值 | 单位 |
    | : | : | : | : | : |
    | 存储温度 | - | TSTG | -65 至 +150 | °C |
    | 结温 | 1N5819UR-1, 1N6761UR-1 | TJ | -65 至 +125, -65 至 +150 | °C |
    | 热阻,结至引脚 | - | RӨJEC | 40 | °C/W |
    | 热阻,结至环境 | - | RӨJA | 220 | °C/W |
    | 平均整流输出电流(TA=55°C) | - | IO | 1.0 | A |
    | 冲击峰值正向电流 | - | IFSM | 25 | A |
    工作峰值反向电压(VRWM)
    | 型号 | 最大正向电压 (VF) | 最大反向泄漏电流 (IRM) | 最大电容 (CT) |
    | : | : | : | : |
    | 1N5818UR-1 | 0.36 | 0.10 | 5.0 |
    | 1N5819UR-1 | 0.34 | 0.05 | 70 |
    | 1N6761UR-1 | 0.38 | 0.10 | 70 |

    产品特点和优势


    1. 高可靠性:产品经过JAN、JANTX、JANTXV和JANS级别的军规认证,确保在极端环境下的可靠性。
    2. 小尺寸设计:采用DO-213AB MELF玻璃封装,适合高密度安装。
    3. 低漏电流:适合对漏电流要求严格的电路应用。
    4. 抗静电放电:符合MIL-STD-750测试方法1020标准,对静电放电不敏感。
    5. 耐辐射:符合Microsemi《微注050》文档中的描述,具备固有的辐射硬度。

    应用案例和使用建议


    应用案例
    1. 航空航天:由于其高可靠性,非常适合用于卫星和其他航空航天系统中的电源管理电路。
    2. 军事装备:满足军事标准,可应用于各类军事装备和武器系统中。
    3. 工业自动化:适用于需要高可靠性和高效率的应用场合,如工厂自动化控制系统。
    使用建议
    1. 选择合适的温度范围:根据具体应用场景选择符合要求的工作温度范围。
    2. 合理布局电路板:根据热阻参数选择适当的散热方式,确保结温不超过最大允许值。
    3. 考虑兼容性:在多级电源转换器设计时,应考虑不同器件间的电压匹配问题。

    兼容性和支持


    兼容性
    该产品与市面上常见的MELF封装兼容,可用于多种类型的电路板设计。同时,Microsemi公司提供了详细的技术支持和售后服务,确保用户能够顺利进行应用开发和维护。
    支持和服务
    - 访问官方网站获取最新信息和技术支持。
    - 客户服务热线和国际技术支持电话提供全方位咨询和服务。

    常见问题与解决方案


    1. 问题:如何确定合适的封装?
    - 解决方案:根据具体应用场景和空间限制选择合适的小尺寸MELF封装。

    2. 问题:产品工作温度范围较广,如何避免过热?
    - 解决方案:选择适当的散热方案,如加装散热片或使用高效散热材料,确保结温不超出规定范围。
    3. 问题:如何判断产品是否符合环保标准?
    - 解决方案:查看产品型号后缀,确认是否为RoHS合规版本。

    总结和推荐


    综上所述,Microsemi公司的1A肖特基势垒整流器凭借其高可靠性、小尺寸、低漏电流和抗静电放电等特性,在众多应用领域中展现出卓越的性能。特别是在高可靠性需求的应用场景中,它无疑是一个值得信赖的选择。我们强烈推荐这一系列整流器作为您项目中的优选组件。

JANTX1N5819UR-1参数

参数
反向恢复时间 -
正向浪涌电流 25A
配置 -
If - 正向电流 1A
Ir - 反向电流 50μA
Vr-反向电压 45V
5.2mm(Max)
2.66mm(Max)
安装方式 贴片安装
应用等级 军用级
零件状态 在售
包装方式 袋装

JANTX1N5819UR-1厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N5819UR-1数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 整流二极管/整流桥 MICROCHIP TECHNOLOGY JANTX1N5819UR-1 JANTX1N5819UR-1数据手册

JANTX1N5819UR-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 9.683 ¥ 82.015
25+ $ 9.0797 ¥ 75.494
50+ $ 9.0361 ¥ 75.1314
100+ $ 8.745 ¥ 72.6726
250+ $ 8.6616 ¥ 70.9295
500+ $ 8.6194 ¥ 70.5839
1000+ $ 8.6194 ¥ 70.5839
库存: 264
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 410.07
