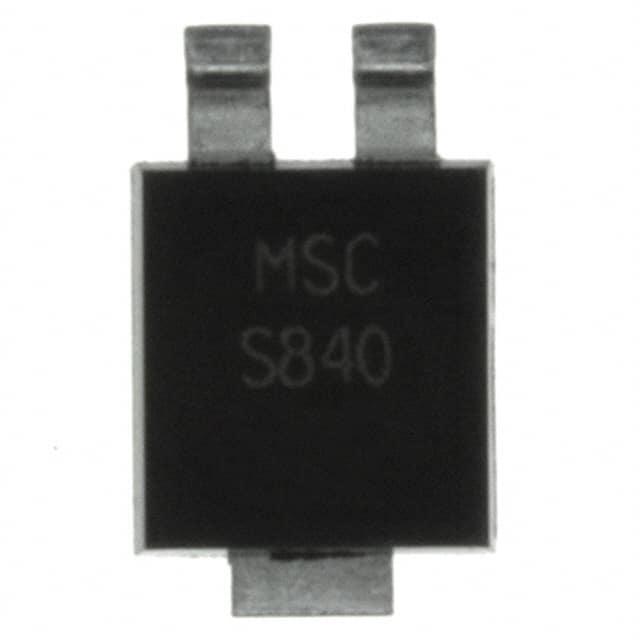

UPS840E3/TR13

产品分类: 整流二极管/整流桥
产品描述: 5mA 8A 贴片安装
供应商型号: UPS840E3/TR13
供应商: Master
标准整包数: 250
MICROCHIP TECHNOLOGY 整流二极管/整流桥 UPS840E3/TR13

UPS840E3/TR13概述

    UPS840e3 Powermite 3 Surface Mount 8 Amp 40 Volt Schottky Rectifier 技术手册

    1. 产品简介


    UPS840e3 是一款由Microsemi公司生产的高功率表面贴装肖特基整流器。这款整流器特别适用于需要小尺寸和高可靠性的高频开关电源、逆变器和飞轮二极管应用等领域。该产品以其紧凑的设计和卓越的热性能而著称,可以为工程师提供一种高性能的解决方案,以应对复杂的应用需求。

    2. 技术参数


    - 工作温度范围:存储温度 -55°C 至 +150°C,结温 -55°C 至 +125°C。
    - 热阻抗:结到环境热阻 RӨJA 为 65°C/W,结到外壳热阻 RӨJC 为 2.5°C/W。
    - 额定电流:最大连续正向电流为 8A,最大浪涌电流为 150A(持续 8.3ms 单半正弦波)。
    - 最大反向电压:重复峰值反向电压 VRRM 为 40V,工作峰值反向电压 VRWM 为 40V。
    - 总电容:在 1 MHz 频率下,反向电压为 4V 时,总电容 CT 为 700pF。
    - 最大正向电压:在 3A、8A 和 10A 下的最大正向电压分别为 0.39V、0.45V 和 0.49V。
    - 其他参数:塑料封装符合 UL94V-0 防火等级,重量约为 0.072 克,符合 RoHS 标准。

    3. 产品特点和优势


    - 低轮廓设计:厚度小于 1.1mm,适合需要占用空间少的应用。
    - 小尺寸封装:占地面积仅为 32 mm² (4.826 x 6.604 mm) 或 0.05 in² (0.190 x 0.260 英寸),非常适合紧凑设计。
    - 高可靠性:全金属底部设计可消除助焊剂积存,并具备较强的抗焊接冲击能力。
    - 低热阻抗:高效的热管理设计确保在高温环境下稳定运行。
    - 高性能特性:具备低正向电压降、低恢复振荡和最小的瞬态保护结构,适用于高效率的电力系统。

    4. 应用案例和使用建议


    UPS840e3 可用于多种高频率电力转换应用,如高频开关电源、逆变器和飞轮二极管电路。建议在设计时充分考虑其热管理和散热要求,尤其是在高负载情况下。此外,根据实际应用的需求,选择合适的安装位置和散热方案是提高产品可靠性的关键。

    5. 兼容性和支持


    该产品采用标准的 SMD 贴装方式,符合 EIA-481-2 的包装标准,与常见的自动插入设备兼容。Microsemi 提供了详尽的技术支持文档和在线资源,以帮助用户更好地理解和使用该产品。同时,技术支持团队随时待命,解答用户的疑问并提供必要的帮助。

    6. 常见问题与解决方案


    - Q: 该产品的最大工作温度是多少?
    - A: 该产品的最大工作温度为 125°C。
    - Q: 该产品是否符合 RoHS 标准?
    - A: 是的,该产品符合 RoHS 标准。
    - Q: 如何正确处理焊接过程中的热冲击?
    - A: 使用适当的焊接工艺和冷却方法,确保焊接温度不超过 260°C,并控制焊接时间在 10 秒以内。

    7. 总结和推荐


    UPS840e3 是一款集高性能和高可靠性于一身的肖特基整流器,适用于各种高频率电力转换应用。其独特的设计使其能够在极端条件下保持稳定的工作表现,且符合严格的行业标准。总体而言,我们强烈推荐使用 UPS840e3,尤其是对于那些需要高性能、小尺寸解决方案的项目。

UPS840E3/TR13参数

参数
反向恢复时间 -
正向浪涌电流 -
配置 -
If - 正向电流 8A
Ir - 反向电流 5mA
Vr-反向电压 -
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

UPS840E3/TR13厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
