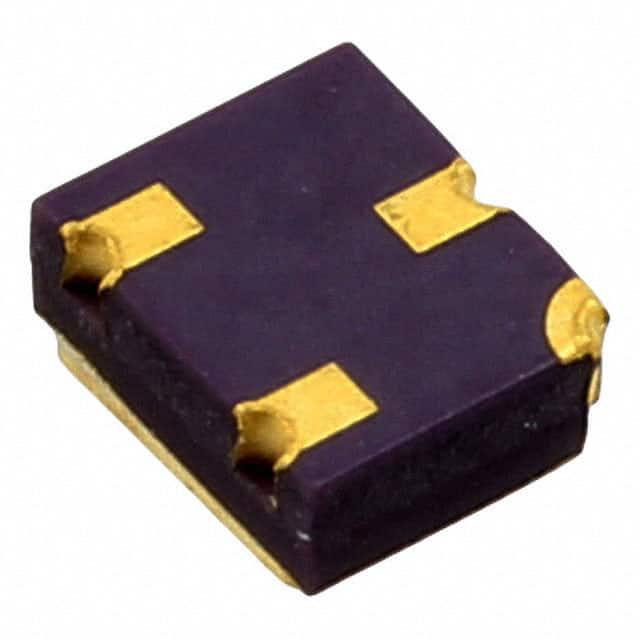

JANSR 2N2222AUB

产品分类: 三极管(BJT)
产品描述: NPN 500mW 6V 50nA 75V 50V 800mA SMD-3P 贴片安装
供应商型号:
供应商:
标准整包数: 0
MICROCHIP TECHNOLOGY 三极管(BJT) JANSR 2N2222AUB

JANSR 2N2222AUB概述

    2N2221A/2N2222A系列辐射硬化NPN开关晶体管技术手册

    产品简介


    2N2221A和2N2222A系列是Microsemi公司生产的辐射硬化NPN硅开关晶体管,适用于各种严苛环境下的应用。这些晶体管通过了MIL-PRF-19500/255标准认证,提供了不同的等级(2N2221A、2N2222A、2N2221AL、2N2222AL等),适用于不同等级的辐射耐受能力。它们广泛应用于航空航天、军工、工业控制等领域。

    技术参数


    以下是该系列产品的一些关键技术和电气参数:
    | 参数 | 最小值 | 最大值 | 单位 |
    ||
    | 集电极-发射极电压 (VCEO) | 50 | Vdc |
    | 集电极-基极电压 (VCBO) | 75 | Vdc |
    | 发射极-基极电压 (VEBO) | 6.0 | Vdc |
    | 集电极电流 (IC) | 800 | mAdc |
    | 饱和电压 (VCE(sat)) | 0.3 | 1.0 | Vdc |
    | 基极-发射极电压 (VBE(sat)) | 0.6 | 1.2 | Vdc |
    此外,还提供了一些动态和切换特性:
    - 小信号短路正向电流增益 (hfe): 30 - 50
    - 输出电容 (Cobo): 8.0 pF
    - 输入电容 (Cibo): 25 pF
    - 开关时间 (ton): 35 ns
    - 关断时间 (toff): 300 ns

    产品特点和优势


    1. 高辐射耐受性:不同版本具有不同的辐射耐受级别(3k至500k Rads (Si)),适用于各种辐射环境。
    2. 稳定的性能:即使在极端温度下也能保持稳定的性能,操作及存储温度范围为-65°C至+200°C。
    3. 可靠性:通过严格的MIL-PRF-19500/255标准认证,确保在恶劣环境下的可靠性。

    应用案例和使用建议


    该晶体管广泛应用于航空航天、卫星通信、军事装备等需要高辐射耐受性的场合。例如,在卫星通信系统中,用于信号放大和开关控制。为了确保最佳性能,建议在安装时采取适当的热管理和电磁干扰屏蔽措施。

    兼容性和支持


    这些晶体管适用于多种封装类型(TO-18、TO-206AA、表面贴装UA、UB、UBC版本)。Microsemi公司提供了全面的技术支持,包括设计指南、测试报告和其他相关文档,以帮助用户更好地利用这些器件。

    常见问题与解决方案


    1. 问题:如何确定合适的散热方案?
    - 解决方案:根据绝对最大额定值中的热阻数据(RθJA),进行适当的散热设计。对于2N2221A和2N2222A型号,建议在温度超过+37.5°C时进行线性降额。
    2. 问题:如何避免静电损坏?
    - 解决方案:在处理和安装过程中,应采取防静电措施,如佩戴防静电手环。

    总结和推荐


    总的来说,2N2221A和2N2222A系列晶体管在高辐射耐受性、稳定性及可靠性方面表现出色。适合于各种严苛环境的应用。推荐在航空航天、军工和工业控制等领域使用这些晶体管。这些器件提供了广泛的型号选择,能够满足不同等级的辐射耐受需求,因此是一个非常值得考虑的选择。

JANSR 2N2222AUB参数

参数
不同 Ib,Ic 时的 Vce 最大饱和值 -
VCEO-集电极-发射极最大电压 50V
VCBO-最大集电极基极电压 75V
配置 -
集电极电流 800mA
晶体管类型 NPN
集电极截止电流 50nA
最大功率耗散 500mW
VEBO-最大发射极基极电压 6V
最大集电极发射极饱和电压 1@ 50mA,500mA
通用封装 SMD-3P
安装方式 贴片安装
零件状态 在售
包装方式 托盘
