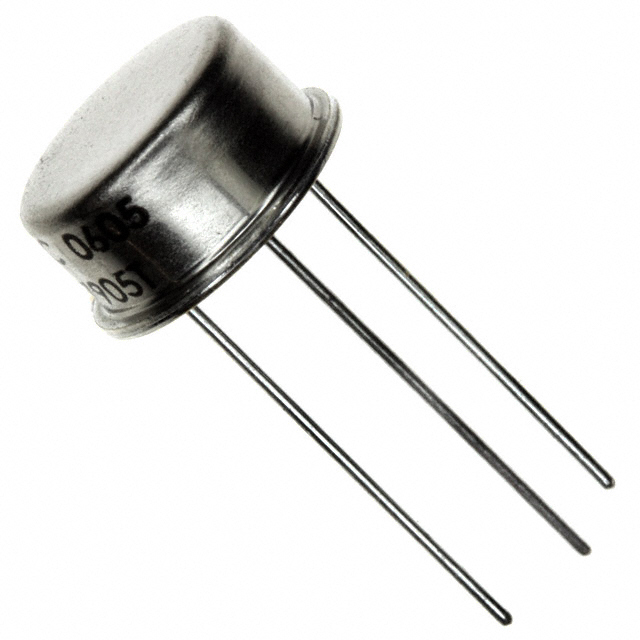

JANTX2N3506A

产品分类: 三极管(BJT)
产品描述: NPN 1W 5V 60V 40V 3A TO-205AD,TO-39 通孔安装
供应商型号: JANTX2N3506A
供应商: 国内现货
标准整包数: 10
MICROCHIP TECHNOLOGY 三极管(BJT) JANTX2N3506A

JANTX2N3506A概述

    2N3506L至2N3507AL系列NPN中功率硅晶体管技术手册

    产品简介


    Microsemi公司推出的2N3506L至2N3507AL系列是高频率、外延平面结构的NPN中功率硅晶体管,适用于需要高频开关和低封装轮廓的应用场合。此系列晶体管经过JAN、JANTX和JANTXV等可靠性等级认证,符合MIL-PRF-19500/349标准。该系列晶体管提供多种封装选择,包括TO-5、TO-39(TO-205-AD)和U4(表面贴装),能够满足不同的功率要求和切换速度需求。

    技术参数


    - 工作电压:VCEO(集电极-发射极击穿电压)为40V(2N3506L)至50V(2N3507L);VCBO(集电极-基极击穿电压)为60V(2N3506L)至80V(2N3507L);VEBO(发射极-基极击穿电压)为5.0V。
    - 电流和功耗:IC(集电极电流)最大可达3.0A,PD(总功耗)在TA=+25°C时为1.0W,在TC=+110°C时为5.0W。热阻抗RθJA为175°C/W,RθJC为18°C/W。
    - 温度范围:工作及存储结温范围为-65°C至+200°C。
    - 性能参数:VCE(sat)(集电极-发射极饱和电压)为0.5V(IC=500mA),tr(上升时间)为30ns(IC=1.5A,IB1=150mA),tf(下降时间)为35ns(IC=1.5A,IB1=IB2=150mA)。
    - 封装特性:TO-5、TO-39(TO-205-AD)和U4封装,重量约为1.14克。

    产品特点和优势


    - 广泛的应用范围:适用于通用晶体管的中功率应用,如高频开关、低封装轮廓等。
    - 军用级可靠性:经过JAN、JANTX和JANTXV可靠性等级认证,适合军事及其他高可靠性应用。
    - JEDEC注册型号:为用户提供高品质的产品保证。
    - RoHS合规性:商业级版本可选择RoHS合规。

    应用案例和使用建议


    这些晶体管适用于需要高频切换且空间有限的应用,例如通信设备、航空航天系统和工业自动化控制等领域。对于高频应用,可以考虑将这些晶体管应用于需要高速切换的电路中。使用过程中应注意散热问题,避免过热导致性能下降。通过合理布局电路板,采用适当的散热措施,可以有效提升这些晶体管的工作稳定性。

    兼容性和支持


    这些晶体管提供了多种封装选择,可以轻松集成到现有电路设计中。Microsemi公司提供了详尽的技术支持,包括在线文档、应用程序笔记和设计指南等,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    - 问题1:晶体管温度过高怎么办?
    - 解决方案:可以通过增加散热片、使用散热膏或者改进电路板设计来降低晶体管的温度。确保晶体管在规定的温度范围内工作。

    - 问题2:如何判断晶体管是否损坏?
    - 解决方案:可以使用万用表测量晶体管的引脚电阻值,对比数据表中的标准值进行判断。也可以使用示波器检查晶体管的工作状态。

    总结和推荐


    2N3506L至2N3507AL系列晶体管凭借其优异的性能、高可靠性及多种封装选择,在众多应用场景中表现出色。对于需要高频开关、中等功率输出的应用,强烈推荐使用这些产品。尽管价格可能稍高于普通晶体管,但其稳定性和可靠性能够显著提高整个系统的性能和寿命。

JANTX2N3506A参数

参数
最大集电极发射极饱和电压 1.5V@ 250mA,2.5A
不同 Ib,Ic 时的 Vce 最大饱和值 -
集电极电流 3A
VCBO-最大集电极基极电压 60V
VCEO-集电极-发射极最大电压 40V
晶体管类型 NPN
VEBO-最大发射极基极电压 5V
配置 -
集电极截止电流 -
最大功率耗散 1W
通用封装 TO-205AD,TO-39
安装方式 通孔安装
零件状态 在售
包装方式 散装

JANTX2N3506A厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
