JAN1N5617

产品分类: 整流二极管/整流桥
产品描述: 400V 30A 150ns 500nA 1A 通孔安装
供应商型号: 1086-2106-ND
供应商: Digi-Key
标准整包数: 1

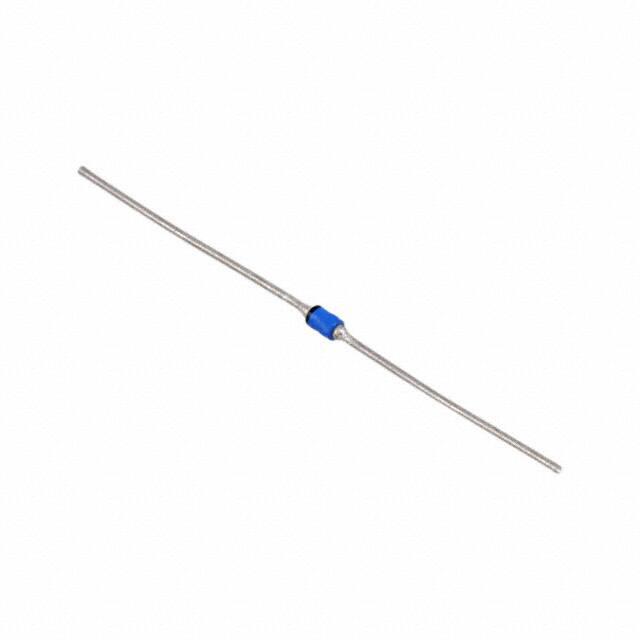

MICROCHIP TECHNOLOGY 整流二极管/整流桥 JAN1N5617

JAN1N5617概述

    微芯科技Voidless-Hermetically Sealed 快速恢复玻璃整流器

    产品简介


    微芯科技(Microsemi)的Voidless-Hermetically Sealed 快速恢复玻璃整流器系列包括1N5615到1N5623型号。这些二极管广泛应用于需要高可靠性且不允许出现故障的应用场合。它们采用业界认可的1.0安培额定值,适用于峰值反向电压从200伏至1000伏的工作条件。这些二极管采用无空洞玻璃封装,内部使用“一级冶金”键合技术,保证了高度可靠性和密封性。除了通孔插件,还有表面贴装(MELF)配置版本可供选择。

    技术参数


    以下是这些整流器的技术参数:
    | 参数 | 值 |

    | 最大结温 | -65°C 至 +175°C |
    | 热阻 | 38°C/W |
    | 最大平均整流输出电流 | 1.0安培 |
    | 最大浪涌电流 | 30安培(8.3ms半正弦) |
    | 工作峰值反向电压 | 200伏 至 1000伏 |
    | 最小击穿电压 | 220伏 至 1100伏 |
    | 最大正向电压 | 0.8伏至1.6伏 |
    | 最大漏电流 | 15微安 至 45微安 |
    | 容量 | 25pF 至 500pF |
    | 最大浪涌电流 | 150安培 |
    | 反向恢复时间 | 15纳秒至300纳秒 |

    产品特点和优势


    - 采用JEDEC注册的1N5615至1N5623系列;
    - 无空洞气密玻璃封装,具备三层防护层;
    - 使用内部“一级冶金”键合技术,确保高度可靠性;
    - 可选的JAN, JANTX, JANTXV, 和 JANS等级;
    - 支持表面贴装MELF配置,具备方形端帽设计;
    - 适合军用及其他高可靠性应用,包括桥梁、半桥、捕获二极管等通用整流器应用;
    - 高前向浪涌电流能力;
    - 极度坚固的设计;
    - 低热阻;
    - 控制的雪崩效应和峰值反向功率能力;
    - 固有的辐射硬化。

    应用案例和使用建议


    这些整流器适用于各种需要高可靠性的应用场合,如电源转换器、太阳能逆变器和军用电子设备。它们还适用于高压开关电源和其他高电压应用。
    使用建议:
    1. 在安装过程中,请确保引线与焊接点之间的热传导良好,以避免过高的温度导致失效。
    2. 根据需要选择合适的型号,根据预期的工作环境和电流需求选择合适的工作峰值反向电压。

    兼容性和支持


    这些整流器与大多数标准电路板兼容,并且提供了多种封装选项,适用于不同的应用需求。制造商提供了详细的安装和维护指南,确保产品的稳定运行。

    常见问题与解决方案


    1. 问:如何处理高温环境下的热管理问题?
    - 答:建议使用散热片或散热风扇来提高热管理效率。同时,选择低热阻封装可以有效降低温度。
    2. 问:如何测试反向恢复时间?
    - 答:通过示波器观察反向恢复曲线,确保其符合规范要求。
    3. 问:如何判断是否已达到最大平均整流输出电流?
    - 答:通过测量输出电流并确保不超过额定值。

    总结和推荐


    这些Voidless-Hermetically Sealed快速恢复玻璃整流器具有出色的可靠性、高效能和高适应性。它们适用于广泛的高可靠性应用场合,特别适合军用和工业级电子产品。强烈推荐用于那些对可靠性有极高要求的场合。

JAN1N5617参数

参数
反向恢复时间 150ns
正向浪涌电流 30A
配置 -
If - 正向电流 1A
Ir - 反向电流 500nA
Vr-反向电压 400V
安装方式 通孔安装
零件状态 在售
包装方式 散装

JAN1N5617厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JAN1N5617数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 整流二极管/整流桥 MICROCHIP TECHNOLOGY JAN1N5617 JAN1N5617数据手册

JAN1N5617封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.3368 ¥ 36.2936
100+ $ 4.0248 ¥ 33.6825
库存: 319
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 36.29
