JANTX2N6650

产品分类: 三极管(BJT)

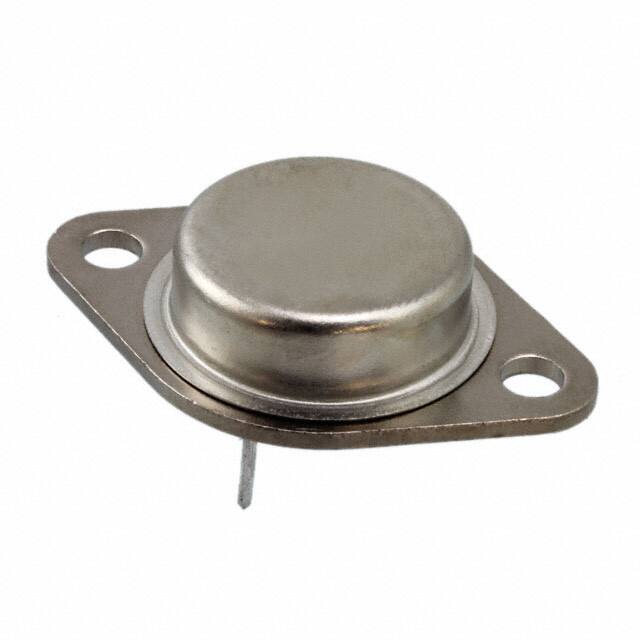

产品描述: PNP - Darlington 1mA 80V 10A TO-204AA,TO-3 通孔安装
供应商型号: 579-JANTX2N6650
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 三极管(BJT) JANTX2N6650

JANTX2N6650概述

    2N6648 – 2N6650 PNP Darlington Power Silicon Transistor 技术手册概述

    产品简介


    2N6648 至 2N6650 是一款由 Microsemi Corporation 生产的高可靠性 PNP 晶体管,属于双极型晶体管(BJT)家族中的达林顿晶体管。这款晶体管适用于军事和高可靠性的应用场合,如航空航天、国防和通信系统。其主要功能包括高频率响应和卓越的开关特性,能够承受高达 -10 安培的集电极电流。

    技术参数


    - 电压参数:
    - 集电极-发射极击穿电压:-40V(2N6648),-60V(2N6649),-80V(2N6650)
    - 集电极-基极击穿电压:-40V(2N6648),-60V(2N6649),-80V(2N6650)
    - 发射极-基极击穿电压:-5V
    - 电流参数:
    - 最大集电极电流:-10A
    - 最大基极电流:-0.25A
    - 最大功率耗散:5W(TA = +25°C)
    - 温度参数:
    - 工作结温和存储温度:-65°C 到 +175°C
    - 热阻:1.76°C/W(结到外壳)
    - 其他参数:
    - 转移比率:300 到 20,000
    - 开启时间:2.5 微秒
    - 关断时间:10 微秒

    产品特点和优势


    2N6648 至 2N6650 的特点在于其出色的高频响应能力和强大的开关特性,能够承受极端的工作环境条件。其独特的军事级别的质量保证使其成为军事和高可靠性领域的首选产品。此外,该晶体管还具备 ROHS 合规版本,可以用于商业用途。

    应用案例和使用建议


    这类晶体管广泛应用于军事和航空航天系统,例如卫星通讯、雷达系统和导航设备。在使用时需要注意环境温度和散热管理,以确保正常运行。建议在设计电路时考虑其高开关频率特性和较低的热阻,确保在高温环境下也能稳定工作。

    兼容性和支持


    2N6648 至 2N6650 符合 MIL-PRF-19500/527 标准,可用于 JAN, JANTX 和 JANTXV 等多种军事级别应用。Microsemi Corporation 提供了详尽的技术支持文档和咨询服务,确保用户能够正确安装和使用该晶体管。

    常见问题与解决方案


    - 问题:晶体管在高温下容易损坏?
    - 解决方案: 确保良好的散热设计,使用适当的热沉和散热片,并根据手册中的安全工作区图进行合理布局。
    - 问题:晶体管无法达到指定的转移比率?
    - 解决方案: 确认基极电流和集电极电流符合要求,并检查电路设计中的寄生电容是否对信号传输造成影响。

    总结和推荐


    总体而言,2N6648 至 2N6650 是一款高性能的 PNP 晶体管,适用于高可靠性和军事级应用。其优越的电气特性、强健的设计和广泛的应用范围使其在市场上具有很高的竞争力。建议在需要高可靠性、高频率响应的场合使用。同时,Microsemi Corporation 提供的专业技术支持也是选择该产品的额外保障。

JANTX2N6650参数

参数
VCBO-最大集电极基极电压 -
集电极截止电流 1mA
VEBO-最大发射极基极电压 -
集电极电流 10A
VCEO-集电极-发射极最大电压 80V
最大集电极发射极饱和电压 3V@ 100µA,10A
晶体管类型 PNP - Darlington
最大功率耗散 -
不同 Ib,Ic 时的 Vce 最大饱和值 -
配置 -
通用封装 TO-204AA,TO-3
安装方式 通孔安装
零件状态 停产
包装方式 散装

JANTX2N6650厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX2N6650数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 三极管(BJT) MICROCHIP TECHNOLOGY JANTX2N6650 JANTX2N6650数据手册

JANTX2N6650封装设计

查看详情并下载
Symbol
Footprint
3D Model
