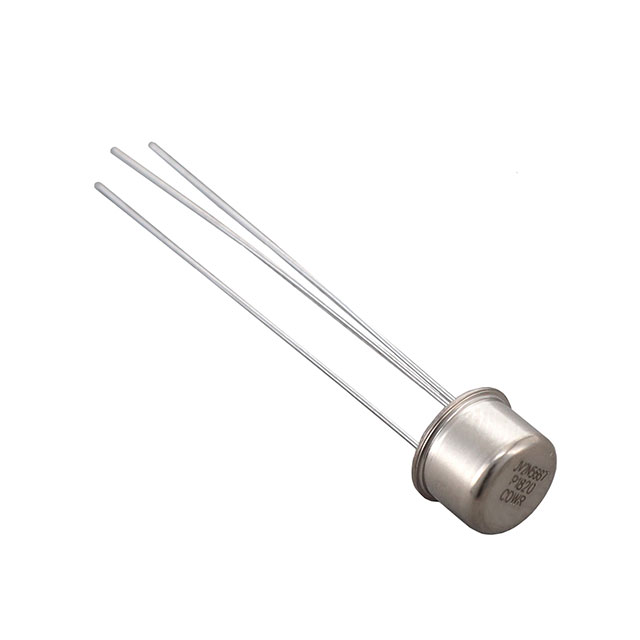

JANTXV2N5667

产品分类: 三极管(BJT)
产品描述: NPN 1.2W 6V 200nA 400V 300V 5A TO-5 通孔安装
供应商型号: M-JANTXV2N5667
供应商: Future
标准整包数: 1
MICROCHIP TECHNOLOGY 三极管(BJT) JANTXV2N5667

JANTXV2N5667概述

    # NPN Power Silicon Switching Transistor 技术手册解析

    1. 产品简介


    基本信息
    NPN Power Silicon Switching Transistor 是一款高性能的功率晶体管,符合 MIL-PRF-19500/455 标准。该系列晶体管具有多种型号(如2N5664、2N5666、2N5667等),适用于不同电压和电流需求的应用场景。主要功能包括放大电流、切换电路以及控制电源等功能,广泛应用于航空航天、工业自动化、通信设备及汽车电子等领域。
    主要功能
    - 电流放大:通过基极输入信号来控制集电极输出电流。
    - 开关控制:用于高速开闭电路,在脉冲宽度调制(PWM)系统中有重要作用。
    - 保护功能:具备较高的耐压能力和抗干扰性能,适合恶劣环境下的使用。
    应用领域
    - 航空航天中的关键控制系统
    - 工业机械的驱动装置
    - 通信基站的电源管理单元
    - 新能源汽车的动力管理系统

    2. 技术参数


    以下是根据技术手册提取出的关键技术规格:
    | 参数名称 | 最小值 | 最大值 | 单位 |
    ||
    | 集电极-发射极击穿电压 | 250 | 400 | Vdc |
    | 发射极-基极击穿电压 | 6.0 | - | Vdc |
    | 集电极-发射极截止电流 | 0.2 | - | μAdc |
    | 集电极-基极截止电流 | 0.1 | 1.0 | μAdc |
    | 基极电流 | 1.0 | - | Adc |
    | 集电极电流 | 5.0 | - | Adc |
    | 功耗 | 2.5 | 35 | W |
    | 工作温度范围 | -65 | +200 | °C |

    3. 产品特点和优势


    独特功能
    - 高可靠性:符合军用标准MIL-PRF-19500/455,确保在极端条件下的稳定运行。
    - 宽温域支持:能够在-65°C至+200°C范围内正常工作。
    - 快速开关速度:典型的开关时间分别为0.25μs(导通时间)和1.5~2.0μs(关断时间)。

    市场竞争力
    该系列产品以其卓越的性能表现和广泛的适用性脱颖而出,尤其适合对安全性和稳定性要求极高的场合。相比同类产品,它提供了更优的热管理和更高的耐压能力。

    4. 应用案例和使用建议


    典型应用场景
    1. 航空航天:作为飞行器姿态控制系统的执行元件,处理高频信号并承受极端温度变化。
    2. 电动汽车:用于电池管理系统中调节电流流向以实现高效充放电。
    使用建议
    - 在设计电路时需注意散热措施,避免因过热导致器件失效。
    - 若需长时间处于高温环境下运行,则应参考19500/455中的热降额曲线进行调整。

    5. 兼容性和支持


    兼容性
    此款晶体管可直接替换市场上其他品牌的同类型号,无需更改现有电路布局即可完成升级换代。
    支持服务
    Microsemi公司提供详尽的技术文档和技术支持服务,帮助客户解决安装过程中可能遇到的问题。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开机后无法正常工作 | 检查电源连接是否正确;确认所有引脚焊接无误 |
    | 温度过高导致自动关闭 | 增加外部散热片或风扇改善冷却效果 |
    | 输出信号失真 | 调整输入偏置电阻值使其符合工作点要求 |

    7. 总结和推荐


    综合评估
    这款NPN Power Silicon Switching Transistor凭借其强大的电流处理能力和广泛的温度适应性,在多个行业中展现出了优异的表现。特别是在需要极高可靠性的场合下,它的表现尤为突出。
    推荐使用
    综上所述,强烈推荐将此款晶体管应用于各类需要高性能功率控制的应用场景中。无论是从产品质量还是性价比来看,这都是一款值得信赖的选择。

JANTXV2N5667参数

参数
配置 -
最大功率耗散 1.2W
VCEO-集电极-发射极最大电压 300V
VEBO-最大发射极基极电压 6V
最大集电极发射极饱和电压 1V@ 1A,5A
不同 Ib,Ic 时的 Vce 最大饱和值 -
晶体管类型 NPN
VCBO-最大集电极基极电压 400V
集电极电流 5A
集电极截止电流 200nA
通用封装 TO-5
安装方式 通孔安装
零件状态 在售
包装方式 散装

JANTXV2N5667厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTXV2N5667数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 三极管(BJT) MICROCHIP TECHNOLOGY JANTXV2N5667 JANTXV2N5667数据手册

JANTXV2N5667封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 25.714 ¥ 217.2833
4+ $ 25.1484 ¥ 212.504
15+ $ 24.6114 ¥ 207.9663
30+ $ 24.2256 ¥ 204.7063
75+ $ 23.419 ¥ 197.8906
库存: 45
起订量: 3 增量: 1
交货地:
最小起订量为:1
合计: ¥ 217.28
